A válvula esférica pneumática de aço inoxidável de 3- vias adota um corpo de válvula forjado de peça única-, um núcleo de esfera tipo T- ou L-integrado e desvio médio, confluência ou mudança de direção de fluxo por meio de um atuador pneumático tipo rack de 90 graus. Projetos de retorno por mola de ação simples-ou dupla-de ação podem ser abertos e fechados em 0,5-2 segundos em ambientes sem energia e à prova de explosão e têm sido amplamente utilizados em linhas de produção química, farmacêutica, alimentícia e de novas energias.
Detalhes do produto:
| Nome do produto | Válvula de esfera pneumática de 3 vias em aço inoxidável |
| Marca | XM e OEM também são aceitos |
| Diâmetro Nominal | DN8–DN200 (1/4"–8"") |
| Material do corpo da válvula | CF8 (304) / CF8M (316) / CF3M (316L) |
| Direção do fluxo da bola | T-tipo (Desviar/Mix) ou L-tipo (Switch) |
| Classe de vedação | PTFE (-20~180 graus) / R-PTFE / Vedação Dura Metálica |
| Pressão de Trabalho | PN16/25/40/64; ANSI 150/300 libras |
| Tipo de conexão | Rosca Interna BSP/NPT, Flange RF/RTJ, Soldagem SW/EW |
| Tipo de atuador | DA de Dupla Ação / SR de Retorno por Mola de Ação Simples (FC/FO) |
| Pressão de fornecimento de ar | 0,3–0,8 MPa de ar comprimido limpo |
| Tempo de troca | 0,5–2 s (determinado pelo tamanho do atuador) |
| Taxa de vazamento | Menor ou igual a 1×10^-6 Pa.m^3/s (Classe VI) |

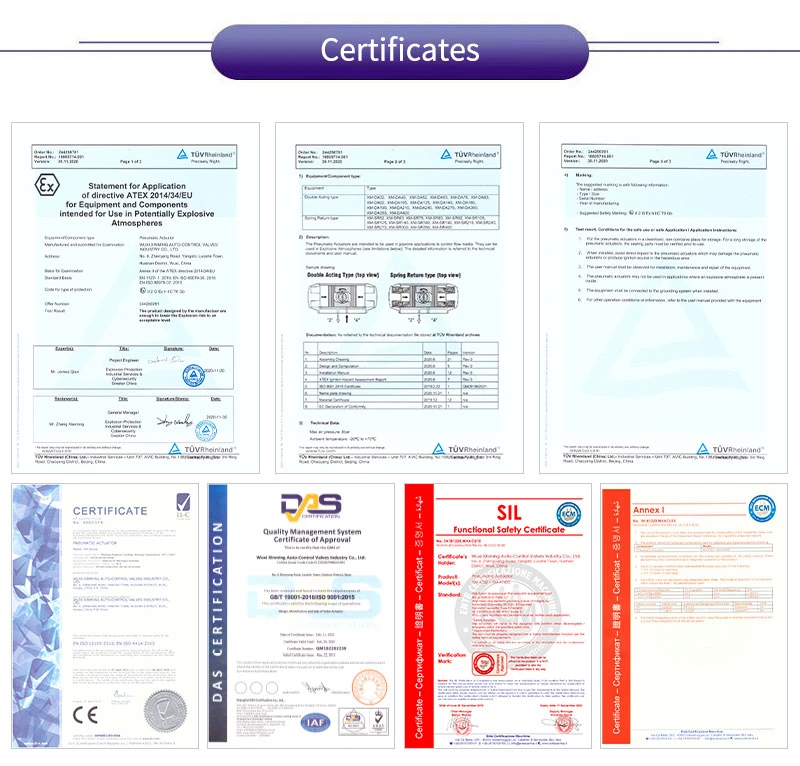

| Padrões de Certificação | Marcação, ATEX, SIL3, ISO9001:2016 |
Tamanho e peso:
| DN | L | D | D1 | H | Peso |
|---|---|---|---|---|---|
| 25 | 160 | 115 | 85 | 145 | 3.8 |
| 50 | 200 | 165 | 125 | 170 | 7.2 |
| 80 | 230 | 200 | 160 | 195 | 12.5 |
| 100 | 260 | 220 | 180 | 210 | 18.0 |
Aplicações típicas:
• Troca de lotes de reatores químicos
• Sistema de limpeza farmacêutica CIP/SIP
• Desvio de linha de produção de alimentos e bebidas
• Novo gerenciamento térmico de refrigeração líquida de bateria de energia
• Aquecimento urbano, mistura de água fria/quente
Entrega e pós{0}}venda:
• Entrega spot DN15-DN{1}}h
• Fornecer modelo CAD/3D, certificado de material EN 10204 3.1
• Garantia de 24 meses, suporte global para depuração remota
Para obter mais informações sobre a seleção de válvulas de esfera acionadas por ar em aço inoxidável, combinação de acessórios ou revestimento especial, entre em contato com WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Sobre nós:

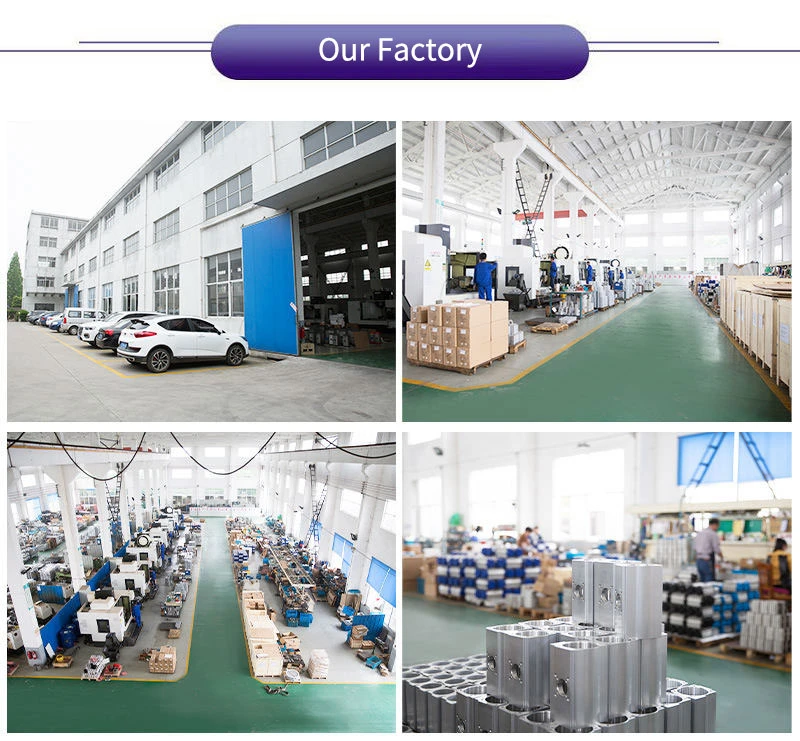

é especializada na fabricação de atuadores pneumáticos e válvulas de controle automático da série XM com certificação ISO9001, em conformidade com os padrões ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Com recursos avançados de P&D e instalações de produção, nossos produtos atendem a diversos setores, incluindo petróleo e gás, produtos químicos e usinas de energia, incorporando nosso compromisso com "Tecnologia em Primeiro Lugar, Excelência em Qualidade" por meio de soluções inovadoras e desempenho confiável.
