O atuador pneumático ATP é um dispositivo crucial em diversos sistemas de automação industrial, proporcionando atuação confiável e eficiente para válvulas e outros componentes mecânicos. O ajuste adequado do seu curso é essencial para garantir um desempenho ideal e um controle preciso. Como fornecedor líder de atuadores pneumáticos ATP, estou aqui para compartilhar algum conhecimento profundo sobre como ajustar o curso de um atuador pneumático AT.
Compreendendo o atuador pneumático ATP
Antes de nos aprofundarmos no processo de ajuste, é importante compreender os componentes básicos e o princípio de funcionamento de um atuador pneumático ATP. Um atuador pneumático ATP normalmente consiste em um cilindro, pistões, molas e conexões de válvula. Utiliza ar comprimido para gerar movimento linear ou rotativo, que é então transferido para a válvula ou outro equipamento ao qual está conectado.
O curso de um atuador pneumático refere-se à distância que o pistão percorre dentro do cilindro em uma única direção. Essa distância determina o grau de abertura ou fechamento da válvula, o que por sua vez afeta a vazão e o controle de pressão no sistema. O ajuste incorreto do curso pode levar a problemas como abertura incompleta da válvula, desgaste excessivo dos componentes da válvula e controle impreciso do processo.
Ferramentas necessárias para ajuste de curso
Para ajustar o curso de um atuador pneumático ATP, você precisará das seguintes ferramentas:
- Chaves: Chaves apropriadas para afrouxar e apertar os parafusos de montagem e porcas de ajuste do atuador.
- Ferramentas de medição: Um paquímetro ou régua para medir o traço com precisão.
- Medidor de pressão pneumático: Para monitorar a pressão do ar fornecida ao atuador.
Procedimento passo a passo de ajuste do curso
1. Segurança em primeiro lugar
Antes de iniciar qualquer ajuste, certifique-se de isolar o atuador da fonte de alimentação (alimentação de ar comprimido) e aliviar qualquer pressão residual no sistema. Isto pode ser feito fechando a válvula de alimentação de ar e abrindo a válvula de exaustão.
2. Localize o mecanismo de ajuste de curso
O mecanismo de ajuste do curso de um atuador pneumático ATP pode variar dependendo do modelo. Na maioria dos casos, está localizado na extremidade do cilindro do atuador e consiste em porcas ou parafusos de ajuste.
3. Defina a posição inicial
Com o pistão na posição totalmente retraído, ajuste sua ferramenta de medição para zero. Isso servirá como ponto de referência para medir o curso.
4. Aplique pressão de ar
Aplique pressão de ar gradualmente ao atuador usando um suprimento de ar regulado. Observe o movimento do pistão. À medida que a pressão do ar aumenta, o pistão começará a se mover.
5. Meça o curso inicial
Assim que o pistão atingir a posição totalmente estendida, meça a distância percorrida usando a ferramenta de medição. Compare esta medida com o curso necessário especificado para sua aplicação.
6. Ajuste o curso
Se o curso medido for diferente do curso necessário, será necessário ajustar o mecanismo do curso. Para atuadores lineares, girar as porcas de ajuste no sentido horário diminuirá o curso, enquanto girá-las no sentido anti-horário irá aumentá-lo. Para atuadores rotativos, o ajuste pode envolver a alteração da posição de um came ou de uma chave fim de curso.
7. Meça novamente o curso
Após fazer o ajuste, repita o processo de aplicação de pressão de ar e medição do curso. Faça ajustes adicionais, se necessário, até que o curso medido corresponda ao curso necessário dentro de uma tolerância aceitável.
8. Proteja o ajuste
Assim que o curso correto for alcançado, use as chaves para apertar as porcas ou parafusos de ajuste para evitar que se soltem durante a operação.
Fatores que afetam o ajuste do curso
Vários fatores podem afetar o ajuste do curso de um atuador pneumático ATP:
1. Pressão do ar
A pressão do ar fornecida ao atuador tem impacto direto no seu curso. Uma pressão de ar mais alta geralmente resultará em um curso mais longo, enquanto uma pressão de ar mais baixa resultará em um curso mais curto. É importante manter uma pressão de ar estável e adequada durante todo o processo de ajuste.
2. Carregar
A carga no atuador, como o atrito na válvula ou a resistência na ligação mecânica, também pode afetar o curso. Uma carga mais pesada pode fazer com que o atuador tenha um curso mais curto do que o esperado. Nesses casos, pode ser necessário aumentar a pressão do ar ou ajustar o design do atuador para suportar a carga.
3. Desgaste
Com o tempo, os componentes do atuador podem desgastar-se, o que pode afetar o curso. A manutenção e inspeção regulares do atuador podem ajudar a identificar e substituir peças desgastadas antes que causem problemas significativos.
Produtos Relacionados

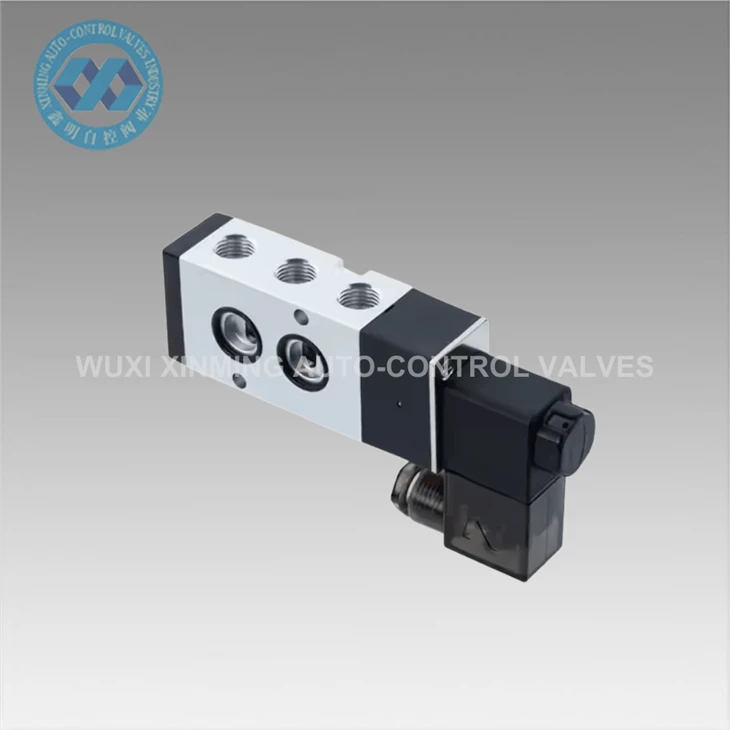

Se você está no mercado de atuadores pneumáticos e produtos relacionados, oferecemos uma gama de soluções de alta qualidade. Por exemplo, nossoVálvula de esfera pneumática de alta qualidade da linha com atuação de um quarto de volta para controle de fluxo automatizadoé uma excelente escolha para aplicações que exigem controle de fluxo preciso. OAtuador pneumático pequeno XM AT040é ideal para espaços compactos onde é necessário um atuador pequeno, mas potente. E nossoVálvula solenóide pneumática de alta pressão de 2 vias e 5 portas (0 - 10MPA)pode fornecer controle confiável do sistema pneumático.
Importância do ajuste adequado do curso
O ajuste adequado do curso de um atuador pneumático ATP não envolve apenas alcançar a posição correta da válvula. Também tem um impacto significativo no desempenho geral e na eficiência do sistema.
- Controle de processo aprimorado: O ajuste preciso do curso garante que a válvula abra e feche no grau exato necessário, o que por sua vez leva a um controle mais preciso da vazão, pressão e temperatura no processo.
- Vida útil estendida dos componentes: Quando o atuador opera com o curso correto, há menos tensão nos componentes da válvula e no próprio atuador. Isso reduz o desgaste, aumentando a vida útil do equipamento.
- Eficiência Energética: Um atuador bem ajustado utiliza a quantidade certa de pressão de ar para atingir o curso desejado, o que pode resultar em economia de energia ao longo do tempo.
Conclusão
Ajustar o curso de um Atuador Pneumático AT é uma tarefa crítica que requer atenção cuidadosa aos detalhes. Seguindo as etapas descritas neste blog e considerando os fatores que podem afetar o curso, você pode garantir que seu atuador funcione da melhor forma.
Se você estiver interessado em adquirir nossos atuadores pneumáticos AT de alta qualidade ou precisar de mais assistência com ajuste de curso ou outros problemas técnicos, não hesite em nos contatar para uma discussão sobre aquisição. Temos o compromisso de fornecer a você os melhores produtos e serviços para atender às suas necessidades de automação industrial.
Referências
- "Manual do Atuador Pneumático", Publicação de Automação Industrial
- Documentação técnica de atuadores pneumáticos AT
