A calibração de uma válvula borboleta é um processo crucial que garante seu desempenho e longevidade ideais. Como fornecedor de válvula de borboleta confiável, entendemos o significado da calibração adequada na manutenção da eficiência e confiabilidade desses componentes essenciais. Nesta postagem do blog, o guiaremos no processo passo a passo de calibrar uma válvula borboleta, fornecendo a você o conhecimento e as habilidades para executar essa tarefa de maneira eficaz.
Compreendendo o básico de uma válvula de borboleta
Antes de se aprofundar no processo de calibração, é essencial ter um entendimento básico de como uma válvula borboleta funciona. Uma válvula de borboleta é uma válvula de quarto de volta que usa um elemento de fechamento em forma de disco para regular o fluxo de fluido através de uma tubulação. O disco é montado em um eixo que gira 90 graus para abrir ou fechar a válvula. Quando o disco é paralelo à direção do fluxo, a válvula está totalmente aberta, permitindo o fluxo máximo. Por outro lado, quando o disco é perpendicular à direção do fluxo, a válvula está totalmente fechada, bloqueando o fluxo.
Por que a calibração é necessária
A calibração é o processo de ajustar uma válvula para garantir que ela opere de forma precisa e consistente. Com o tempo, fatores como desgaste e rasgo, mudanças de temperatura e flutuações de pressão podem causar uma válvula borboleta se desviarem de suas configurações pretendidas. Isso pode resultar em controle de fluxo impreciso, eficiência reduzida e até falhas do sistema. Ao calibrar a válvula regularmente, você pode manter seu desempenho, prolongar sua vida útil e evitar o tempo de inatividade dispendioso.
Ferramentas e equipamentos necessários
Antes de iniciar o processo de calibração, você precisará reunir as ferramentas e equipamentos necessários. Estes podem incluir:
- Uma chave de torque
- Um medidor de pressão
- Um medidor de fluxo
- Um gráfico de calibração ou manual
- Equipamentos de segurança, como luvas e óculos
Processo de calibração passo a passo
As etapas a seguir descrevem o processo geral de calibrar uma válvula borboleta. No entanto, é importante observar que o procedimento de calibração específico pode variar dependendo da marca e modelo da válvula. Sempre consulte as instruções e diretrizes do fabricante para obter informações detalhadas.
Etapa 1: Preparação
- Isolar a válvula:Antes de começar a trabalhar na válvula, isole -a do sistema fechando as válvulas a montante e a jusante. Isso impedirá que qualquer fluido flua através da válvula durante o processo de calibração.
- Aliviar a pressão:Use um medidor de pressão para verificar a pressão na válvula e aliviar qualquer pressão residual abrindo a válvula de drenagem ou ventando o sistema.
- Limpe a válvula:Remova qualquer sujeira, detritos ou corrosão da válvula e seus componentes usando um pano limpo ou uma solução de limpeza suave. Isso garantirá leituras precisas e evitará danos à válvula.
Etapa 2: verifique a posição da válvula
- Verifique a posição da válvula:Use uma inspeção visual ou um indicador de posição para confirmar que a válvula está na posição totalmente fechada. Se a válvula não estiver totalmente fechada, ajuste -a manualmente até que esteja.
- Marque a posição da válvula:Use um marcador ou um escriba para marcar a posição da haste da válvula ou do atuador no corpo da válvula. Isso ajudará você a garantir que a válvula retorne à mesma posição após a calibração.
Etapa 3: ajuste o atuador
- Verifique as configurações do atuador:Consulte as instruções do fabricante para determinar as configurações corretas para o atuador, como torque, pressão e comprimento do curso. Use uma chave de torque para ajustar o atuador às configurações especificadas.
- Teste o atuador:Use um medidor de pressão para aplicar pressão ao atuador e verifique se ele move o haste da válvula de forma suave e precisa. Se o atuador não funcionar corretamente, ajuste as configurações ou substitua o atuador, se necessário.
Etapa 4: verifique a taxa de fluxo
- Instale um medidor de fluxo:Instale um medidor de fluxo no pipeline a montante ou a jusante da válvula para medir a taxa de fluxo. Certifique -se de seguir as instruções do fabricante para instalar e calibrar o medidor de fluxo.
- Abra a válvula gradualmente:Abra lentamente a válvula e monitore a taxa de fluxo usando o medidor de fluxo. Ajuste a posição da válvula conforme necessário para atingir a vazão desejada.
- Registre a taxa de fluxo:Registre a taxa de fluxo em diferentes posições da válvula e compare -a com as especificações do fabricante. Se a taxa de fluxo se desviar das especificações, ajuste a válvula ou o atuador até atender aos requisitos.
Etapa 5: verifique o vazamento
- Feche totalmente a válvula:Depois de atingir a vazão desejada, feche a válvula e verifique qualquer vazamento usando um medidor de pressão ou um detector de vazamento. Se houver algum vazamento, ajuste a válvula ou o atuador até que ela pare.
- Teste a válvula sob pressão:Aplique a pressão na válvula e verifique se há vazamento em diferentes níveis de pressão. Se a válvula vazar com altas pressões, ajuste a válvula ou o atuador para melhorar seu desempenho de vedação.
Etapa 6: cheques finais
- Verifique a posição da válvula:Use uma inspeção visual ou um indicador de posição para confirmar que a válvula está na posição totalmente fechada. Se a válvula não estiver totalmente fechada, ajuste -a manualmente até que esteja.
- Verifique as marcas de calibração:Verifique as marcas de calibração na haste da válvula ou no atuador para garantir que a válvula retorne à mesma posição após a calibração.
- Teste a operação da válvula:Abra e feche a válvula várias vezes para verificar se ela opera de maneira suave e precisa. Verifique se há ruídos, vibrações ou resistência incomuns durante a operação.
Tipos de válvulas de borboleta e suas considerações de calibração
Existem vários tipos de válvulas de borboleta disponíveis no mercado, cada uma com seus próprios recursos exclusivos e requisitos de calibração. Aqui estão alguns dos tipos mais comuns de válvulas de borboleta e suas considerações de calibração:
Válvulas de borboleta concêntrica
As válvulas concêntricas de borboleta são o tipo mais básico de válvulas de borboleta, com o disco centrado no caule da válvula. Essas válvulas são normalmente usadas em aplicações de baixa pressão e requerem menos calibração do que outros tipos de válvulas. No entanto, ainda é importante verificar a posição da válvula, as configurações do atuador e a taxa de fluxo regularmente para garantir o desempenho ideal.
Válvulas excêntricas de borboleta
As válvulas excêntricas de borboletas têm um disco deslocado que fornece melhor desempenho de vedação e desgaste reduzido. Essas válvulas são comumente usadas em aplicações de alta pressão e requerem calibração mais precisa do que as válvulas de borboletas concêntricas. Ao calibrar uma válvula de borboleta excêntrica, é importante prestar atenção à posição da válvula, as configurações do atuador e o desempenho de vedação para garantir uma vedação apertada e evitar vazamentos.
Válvulas de borboleta dupla com excentricidade
As válvulas de borboleta dupla com excesso de compensação têm dois compensações, uma no disco e outra no caule, que fornece desempenho de vedação ainda melhor e atrito reduzido. Essas válvulas são normalmente usadas em aplicações críticas, onde é necessário um alto nível de precisão e confiabilidade. Ao calibrar uma válvula de borboleta com centros de centros duplos, é importante seguir as instruções do fabricante cuidadosamente e usar equipamentos de calibração especializados para garantir resultados precisos e consistentes.
Válvulas de borboleta tripla com centradas
As válvulas de borboleta tripla com centradas têm três compensações, que fornecem o nível mais alto de desempenho de vedação e a vida útil mais longa. Essas válvulas são comumente usadas em aplicações de alta temperatura, alta pressão e corrosivas. Ao calibrar uma válvula de borboleta tripla com centradas, é importante usar uma chave de torque para ajustar o atuador às configurações especificadas e verificar a posição da válvula e o desempenho de vedação regularmente para garantir o desempenho ideal.
Nossos produtos de válvula de borboleta
Como fornecedor de válvula de borboleta líder, oferecemos uma ampla gama de válvulas de borboleta de alta qualidade para atender às necessidades de várias indústrias e aplicações. Nossos produtos incluem:

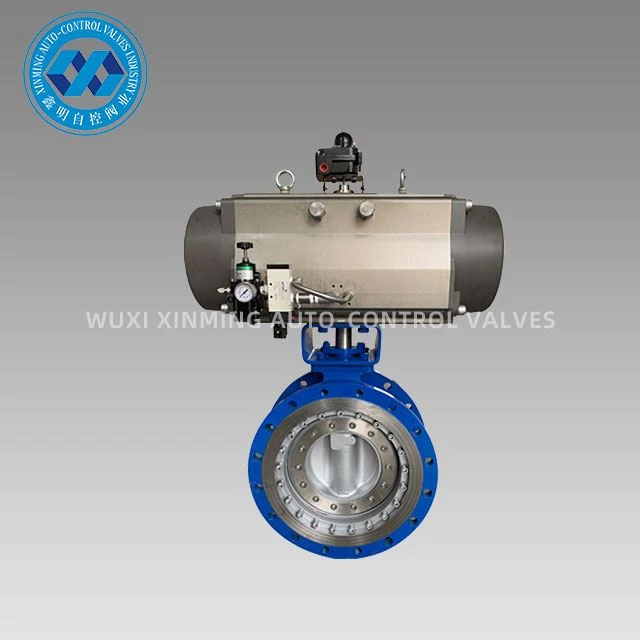

- Atuador pneumático Tri-Centric Butterfly Valve: Esta válvula apresenta um design triplo-central que oferece excelente desempenho de vedação e vida útil longa. É adequado para aplicações de alta temperatura, alta pressão e corrosivas.
- Atuador pneumático Flange Butterfly Vlave: Esta válvula foi projetada para uso em pipelines com conexões flangeadas. Possui um atuador pneumático que fornece operação confiável e eficiente.

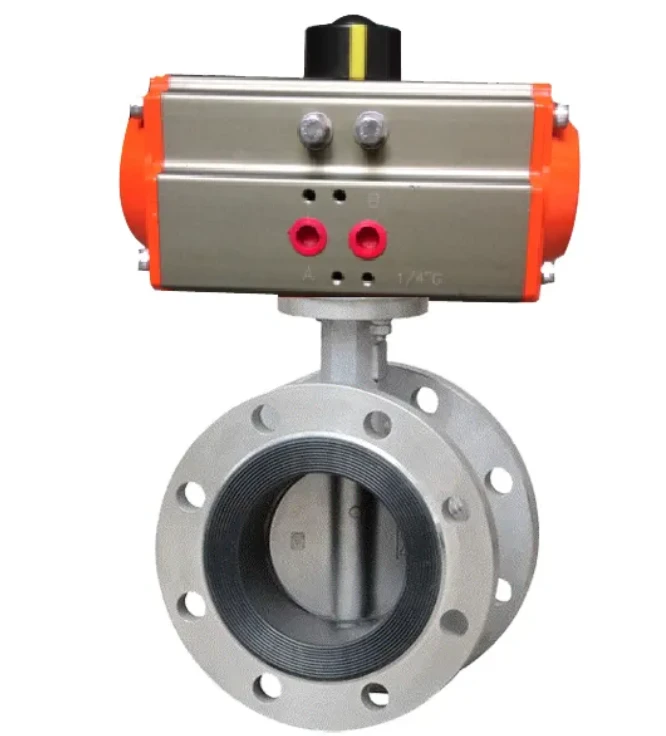

- Válvula de borboleta sanitária pneumática: Esta válvula é projetada especificamente para uso nas indústrias de alimentos, bebidas e produtos farmacêuticos. Possui um design sanitário que atenda aos mais altos padrões de higiene e limpeza.
Entre em contato conosco para compras e consulta
Se você precisar de uma válvula borboleta de alta qualidade ou tiver alguma dúvida sobre a calibração da válvula, não hesite em entrar em contato conosco. Nossa equipe de especialistas está disponível para fornecer conselhos profissionais, suporte técnico e soluções personalizadas para atender às suas necessidades específicas. Estamos comprometidos em fornecer aos nossos clientes os melhores produtos e serviços a preços competitivos. Seja você uma pequena empresa ou uma grande corporação, podemos ajudá -lo a encontrar a válvula certa para o seu aplicativo.
Referências
- Manual da Valve, de Cameron Iron Works, Inc.
- Manual da Válvula de Controle, por Emerson Process Management
- Manual de instalação e manutenção da válvula de borboleta, por vários fabricantes
