Quando se trata de automação industrial e sistemas de controle, os atuadores pneumáticos desempenham um papel crucial. São dispositivos que convertem a energia do ar comprimido em movimento mecânico e vêm em dois tipos principais: rotativos e lineares. Como fornecedor de atuadores pneumáticos, encontro frequentemente clientes que não têm certeza se devem escolher um atuador rotativo pneumático ou um atuador linear para suas aplicações específicas. Nesta postagem do blog, abordarei os fatores que você deve considerar ao tomar essa decisão.
Compreendendo o básico: atuadores rotativos vs. lineares
Antes de discutirmos o processo de seleção, é essencial compreender as diferenças fundamentais entre atuadores pneumáticos rotativos e lineares.
Um atuador rotativo pneumático é projetado para produzir um movimento rotacional ou angular. Normalmente gira em um ângulo específico, geralmente 90 graus ou 180 graus, embora outros ângulos também estejam disponíveis. Os atuadores rotativos são ideais para aplicações onde é necessário um movimento de giro ou torção, como abertura e fechamento de válvulas, operação de sistemas transportadores ou rotação de peças em processos de fabricação.
Por outro lado, um atuador linear pneumático gera um movimento retilíneo ou linear. Ele se move em um único eixo, empurrando ou puxando um objeto. Atuadores lineares são comumente usados em aplicações onde é necessário um deslocamento linear, como levantar, empurrar ou puxar cargas, ajustar a posição de componentes ou controlar o movimento de corrediças e portões.
Fatores a serem considerados ao escolher entre atuadores rotativos e lineares
1. Requisitos de movimento

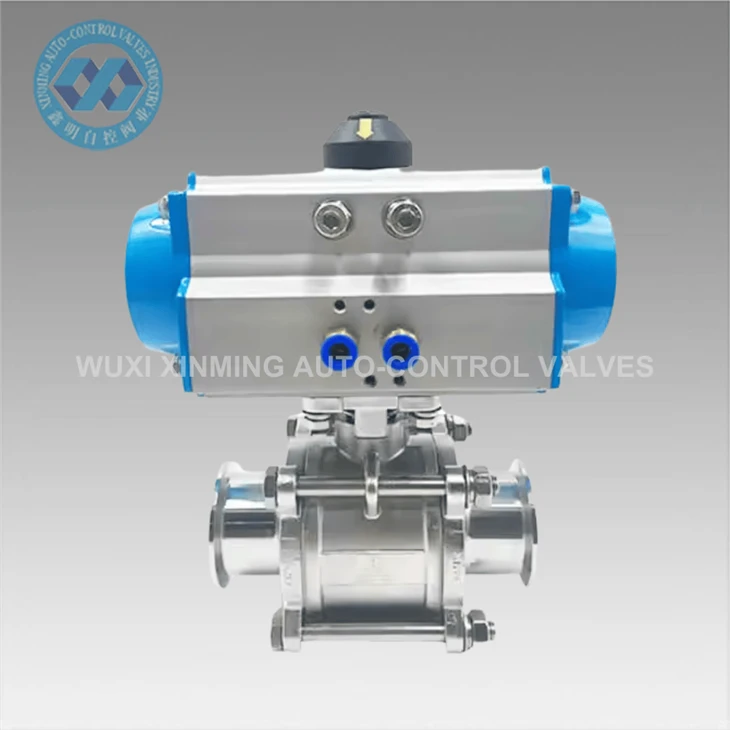

O fator mais crítico na escolha entre um atuador rotativo e um linear é o tipo de movimento necessário para sua aplicação. Se a sua tarefa envolve girar um objeto, um atuador rotativo é a escolha óbvia. Por exemplo, em um processo onde você precisa abrir e fechar umVálvula de esfera sanitária de aço inoxidável 304 316, um atuador rotativo pode fornecer a rotação necessária de 90 graus para controlar o fluxo de fluidos.
Por outro lado, se a sua aplicação exigir um movimento em linha reta, um atuador linear é mais adequado. Por exemplo, numa máquina de embalagem, um atuador linear pode ser usado para empurrar produtos para uma correia transportadora ou para ajustar a posição de um mecanismo de vedação.
2. Capacidade de carga
Outra consideração importante é a capacidade de carga do atuador. Os atuadores rotativos e lineares vêm em vários tamanhos e configurações, cada um com suas próprias capacidades de suporte de carga.
Os atuadores rotativos são normalmente classificados com base no torque que podem gerar. Torque é a força rotacional que faz com que um objeto gire em torno de um eixo. Ao selecionar um atuador rotativo, você precisa garantir que ele possa gerar torque suficiente para superar a resistência da carga e realizar a rotação necessária.
Os atuadores lineares, por outro lado, são classificados com base na força que podem exercer em uma direção linear. Essa força é medida em libras ou newtons. Você deve escolher um atuador linear com uma classificação de força suficiente para mover a carga sem sobrecarregar o atuador.
3. Velocidade e precisão
Os requisitos de velocidade e precisão da sua aplicação também desempenham um papel significativo no processo de seleção do atuador.
Os atuadores rotativos podem atingir velocidades de rotação relativamente altas, tornando-os adequados para aplicações que exigem movimento rápido. Contudo, a precisão da rotação pode ser limitada, especialmente em aplicações de alta velocidade. Se sua aplicação exigir posicionamento angular preciso, talvez seja necessário considerar dispositivos de feedback ou sistemas de controle adicionais.
Os atuadores lineares podem fornecer movimento linear preciso, tornando-os ideais para aplicações que exigem posicionamento preciso. Eles podem ser controlados para se moverem a uma velocidade específica e parar em um local preciso. No entanto, a velocidade máxima dos atuadores lineares é geralmente inferior à dos atuadores rotativos.
4. Restrições de espaço
O espaço disponível na sua aplicação é outro fator a considerar. Os atuadores rotativos normalmente têm um design mais compacto, especialmente quando comparados aos atuadores lineares com cursos longos. Se o espaço for limitado, um atuador rotativo pode ser uma escolha melhor.
Entretanto, se você tiver espaço suficiente e precisar de um deslocamento linear longo, um atuador linear pode ser mais apropriado. Os atuadores lineares podem ser projetados com diferentes comprimentos de curso para atender aos requisitos específicos de sua aplicação.
5. Condições Ambientais
As condições ambientais nas quais o atuador irá operar também são importantes. Os atuadores pneumáticos são geralmente robustos e podem suportar uma ampla variedade de condições ambientais. No entanto, algumas aplicações podem exigir atuadores projetados especificamente para operar em ambientes agressivos.

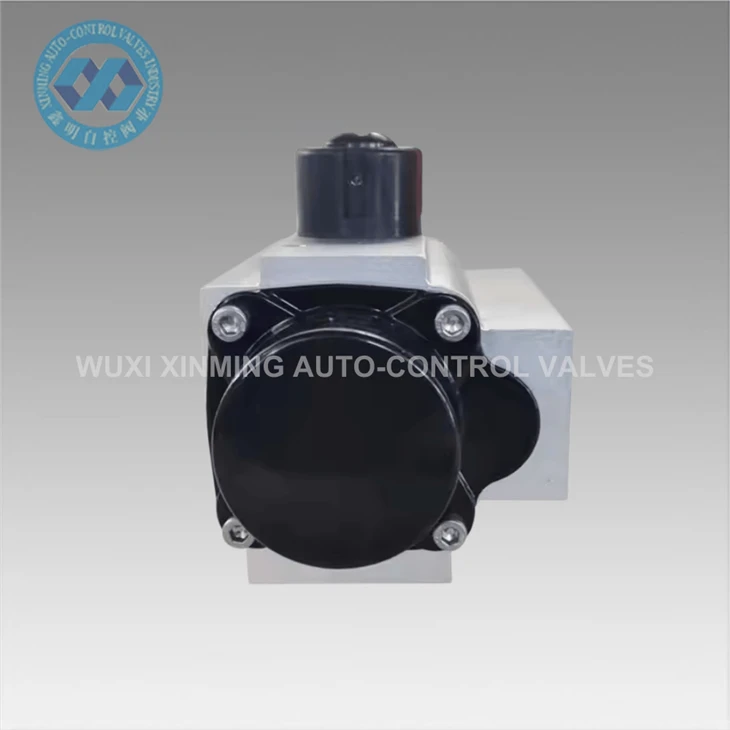

Por exemplo, em indústrias como a de processamento de alimentos, farmacêutica ou de fabricação de produtos químicos, os atuadores podem precisar ser feitos de materiais resistentes à corrosão para evitar contaminação. NossoCondições adversas exigem nossos atuadores pneumáticos de confiabilidadesão projetados para atender a esses requisitos, com recursos como construção em aço inoxidável e gabinetes selados para proteção contra poeira, umidade e produtos químicos.
6. Custo
O custo é sempre levado em consideração ao tomar qualquer decisão de compra. O custo dos atuadores pneumáticos pode variar dependendo de fatores como tamanho, capacidade de carga, velocidade, precisão e recursos adicionais.
Em geral, os atuadores rotativos tendem a ser mais baratos que os atuadores lineares, especialmente para aplicações com requisitos de carga mais baixos. Contudo, se a sua aplicação exigir um alto nível de precisão ou um curso longo, o custo de um atuador linear pode ser justificado.
Exemplos de aplicação
Aplicações de atuadores rotativos
- Controle de válvula:Os atuadores rotativos são amplamente utilizados em aplicações de controle de válvulas, como em estações de tratamento de água, oleodutos e gasodutos e instalações de processamento químico. Eles podem fornecer o movimento rotacional necessário para abrir e fechar válvulas, controlando o fluxo de fluidos e gases.
- Sistemas transportadores:Em sistemas de transporte, os atuadores rotativos podem ser usados para girar correias transportadoras, transferir produtos entre diferentes transportadores ou posicionar peças para processamento posterior.
- Robótica:Atuadores rotativos também são usados em robótica para fornecer às articulações o movimento rotacional necessário. Eles podem ser usados para controlar o movimento de braços robóticos, garras e outros componentes.
Aplicações de Atuadores Lineares
- Manuseio de materiais:Os atuadores lineares são comumente usados em aplicações de manuseio de materiais, como elevação e movimentação de cargas pesadas, empurrar produtos para prateleiras ou ajustar a altura das estações de trabalho.
- Fabricação automotiva:Na fabricação automotiva, os atuadores lineares são usados para controlar o movimento das linhas de montagem, ajustar a posição de ferramentas e acessórios e realizar outras tarefas de movimento linear.
- Equipamento Médico:Atuadores lineares também são usados em equipamentos médicos, como camas hospitalares, elevadores de pacientes e máquinas de diagnóstico. Eles podem fornecer o movimento linear preciso necessário para essas aplicações.
Conclusão
A escolha entre um atuador pneumático rotativo e linear depende de vários fatores, incluindo requisitos de movimento, capacidade de carga, velocidade e precisão, restrições de espaço, condições ambientais e custo. Como fornecedor de atuadores pneumáticos, posso ajudá-lo a avaliar suas necessidades específicas de aplicação e recomendar o atuador mais adequado para seu projeto.
NossoAtuadores pneumáticos versáteis para diversas necessidades de automaçãosão projetados para atender a uma ampla gama de aplicações industriais, oferecendo alto desempenho, confiabilidade e economia. Se você tiver alguma dúvida ou precisar de ajuda para selecionar o atuador certo para sua aplicação, não hesite em nos contatar. Estamos ansiosos para discutir seus requisitos e ajudá-lo a encontrar a melhor solução para suas necessidades de automação.
Referências
- "Atuadores Pneumáticos: Princípios, Tipos e Aplicações." Manual de Automação Industrial.
- "Guia de seleção para atuadores pneumáticos." Associação de Fabricantes de Componentes Pneumáticos.
- "Considerações de projeto para sistemas de atuadores pneumáticos." Jornal de Fluid Power e Controle de Movimento.
