Como fornecedor de válvulas de bola de vedação mole, testemunhei em primeira mão a importância de dominar os mecanismos de abertura e fechamento desses componentes essenciais. As válvulas de esfera de seleção são amplamente utilizadas em várias indústrias, do tratamento de água ao processamento químico, devido ao seu desempenho confiável de vedação e facilidade de operação. Nesta postagem do blog, compartilharei algumas idéias sobre como controlar a abertura e o fechamento de uma válvula de esfera de seleção suave de maneira eficaz.
Compreendendo o básico das válvulas de bola de seleção mole
Antes de se aprofundar nos métodos de controle, é crucial entender a estrutura básica e o princípio de trabalho de uma válvula de esfera de vedação mole. Uma válvula típica de esfera mole-sela consiste em uma bola com um furo, um caule, um assento e um corpo. A bola é o componente principal que controla o fluxo de fluido. Quando a bola é girada 90 graus, o furo se alinha com o caminho do fluxo, permitindo que o fluido passe (posição aberta). Por outro lado, quando a bola é girada para trás 90 graus, o furo é perpendicular ao caminho do fluxo, bloqueando o fluxo do fluido (posição fechada).
A vedação macia, geralmente feita de materiais como PTFE (politetrafluoroetileno) ou NBR (Nitrile Butadiene Rubber), fornece uma vedação apertada entre a bola e o assento, impedindo o vazamento. Esse mecanismo de vedação torna as válvulas de esfera mole adequadas para aplicações onde o vazamento zero é necessário.
Controle manual
O controle manual é o método mais simples e direto de operar uma válvula de esfera com vedação mole. Envolve o uso de uma roda de mão ou uma alavanca para girar o caule, que por sua vez gira a bola. O controle manual é comumente usado em aplicações em pequena escala ou onde a automação não é necessária.
Para abrir uma válvula de esfera de seleção mole operada manualmente, gire a roda de mão ou alavanca no sentido horário (na maioria dos casos) até que a válvula atinja a posição totalmente aberta. Geralmente, você pode sentir uma ligeira resistência quando a válvula está totalmente aberta, indicando que a bola está alinhada com o caminho do fluxo. Para fechar a válvula, gire o volante ou a alavanca no sentido anti -horário até que a válvula esteja totalmente fechada. Novamente, você pode sentir um ligeiro aumento de resistência quando a válvula é completamente desligada.
O controle manual tem suas vantagens, como simplicidade, baixo custo e fácil manutenção. No entanto, também possui limitações, especialmente em aplicações em larga escala ou de alta pressão, onde a operação manual pode ser demorada e exigente fisicamente.
Atuação elétrica
A atuação elétrica é uma escolha popular para controlar as válvulas de esfera de seleção mole em ambientes industriais. Um atuador elétrico é um dispositivo que converte energia elétrica em movimento mecânico para abrir e fechar a válvula. Oferece vários benefícios, incluindo controle preciso, operação remota e a capacidade de integrar -se aos sistemas de automação.
Existem dois tipos principais de atuadores elétricos: multi-turnos e quartas de volta. Os atuadores de várias turnos são usados para válvulas que requerem várias rotações do caule para abrir ou fechar, enquanto os atuadores de um quarto de volta são projetados para válvulas que precisam apenas de uma rotação de 90 graus, como válvulas de bola de vedação macia.
Para operar uma válvula de esfera de seleção com um atuador elétrico, você normalmente precisa conectar o atuador a uma fonte de energia e um sistema de controle. O sistema de controle pode ser uma chave liga/desliga simples ou um controlador lógico programável mais sofisticado (PLC) que permite o controle preciso da velocidade, posição e tempo de fechamento da válvula.
Ao usar um atuador elétrico, é importante garantir que o atuador seja dimensionado e configurado adequadamente para a válvula. Isso inclui a seleção da classificação de torque, velocidade e tensão apropriados para atender aos requisitos da válvula. Além disso, a manutenção e inspeção regular do atuador são necessárias para garantir sua operação confiável.
Atuação pneumática
A atuação pneumática é outro método comum de controlar as válvulas de bola de vedação mole. Um atuador pneumático usa ar comprimido para gerar a força necessária para abrir e fechar a válvula. É conhecido por seu tempo de resposta rápido, alta saída de torque e adequação a ambientes perigosos.
Atuadores pneumáticos podem ser de ação dupla ou de retenção de mola. Atuadores de ação dupla usam ar comprimido para abrir e fechar a válvula, enquanto os atuadores de retorno da mola usam ar comprimido para abrir a válvula e uma mola para fechá-la.
Para operar uma válvula de esfera com seleção com um atuador pneumático, você precisa conectar o atuador a um suprimento de ar comprimido e uma válvula de controle. A válvula de controle regula o fluxo de ar comprimido para o atuador, permitindo controlar a abertura e o fechamento da válvula.
Uma das principais vantagens da atuação pneumática é sua capacidade de fornecer operação à prova de falhas. No caso de uma falha de energia ou perda de ar comprimido, um atuador de retorno de mola fechará automaticamente a válvula, impedindo o fluxo de fluido. Esse recurso faz da atuação pneumática uma escolha popular em aplicativos onde a segurança é uma prioridade.
Atuação hidráulica
A atuação hidráulica é normalmente usada em aplicações onde são necessários alto torque e controle preciso, como em processos industriais em larga escala ou operações offshore de petróleo e gás. Um atuador hidráulico usa o fluido hidráulico para gerar a força necessária para abrir e fechar a válvula.
Os sistemas de atuação hidráulica consistem em uma bomba hidráulica, uma válvula de controle e um atuador. A bomba hidráulica pressuriza o fluido hidráulico, que é então direcionado ao atuador pela válvula de controle. O atuador converte a energia hidráulica em movimento mecânico para abrir e fechar a válvula.
A atuação hidráulica oferece várias vantagens, incluindo saída de alta força, controle preciso e capacidade de operar em ambientes severos. No entanto, também requer um sistema mais complexo e caro em comparação com outros métodos de atuação, e a manutenção adequada é essencial para garantir sua operação confiável.
Escolhendo o método de atuação correta
Ao escolher um método de atuação para uma válvula de esfera de seleção, vários fatores precisam ser considerados, incluindo os requisitos de aplicação, o tamanho e o tipo da válvula, o ambiente operacional e o orçamento.
- Requisitos de aplicação:Considere a taxa de fluxo, pressão, temperatura e mídia do fluido que está sendo controlado. Por exemplo, em aplicações em que são necessárias abertas e fechamentos rápidos, a atuação pneumática ou elétrica pode ser mais adequada. Em aplicações em que é necessário alto torque, a atuação hidráulica pode ser a melhor escolha.
- Tamanho e tipo da válvula:O tamanho e o tipo da válvula também podem influenciar a escolha do método de atuação. As válvulas maiores geralmente exigem mais torque para operar; portanto, um atuador mais poderoso pode ser necessário. Além disso, algumas válvulas podem ter requisitos específicos para a atuação, como um certo tipo de conexão ou montagem.
- Ambiente operacional:O ambiente operacional, incluindo fatores como temperatura, umidade e presença de substâncias perigosas, pode afetar o desempenho e a durabilidade do atuador. Por exemplo, em um ambiente corrosivo, um aço inoxidável ou atuador revestido pode ser necessário. Em uma área perigosa, um atuador à prova de explosão pode ser necessário.
- Orçamento:O custo do sistema de atuação também é uma consideração importante. O controle manual é a opção mais econômica, mas pode não ser adequada para todas as aplicações. Os sistemas de atuação elétrica, pneumática e hidráulica podem variar significativamente em custo, dependendo do tamanho, tipo e recursos do atuador.
Conclusão
Controlar a abertura e o fechamento de uma válvula de esfera de seleção é essencial para garantir a operação eficiente e confiável de vários processos industriais. Ao entender os diferentes métodos de atuação disponíveis e escolher o certo para o seu aplicativo, você pode otimizar o desempenho da sua válvula e minimizar o risco de vazamento e outros problemas.
Como fornecedor de válvulas de bola de vedação mole, oferecemos uma ampla gama de produtos e opções de atuação para atender às suas necessidades específicas. Se você precisa de uma válvula operada manualmente para uma aplicação em pequena escala ou um sistema automatizado para uma grande planta industrial, temos a experiência e a experiência para fornecer a solução certa.
Se você estiver interessado em aprender mais sobre nossas válvulas de bola de seleção mole ou ter alguma dúvida sobre controle de válvulas, não hesite emContate-nos. Nossa equipe de especialistas está pronta para ajudá -lo com suas necessidades de compras e ajudá -lo a encontrar a melhor válvula para o seu aplicativo.
Referências
- "Válvula Handbook", de Clark Wright.
- "Válvulas industriais: um guia prático", de Tom Jenkins.
- Manuais do fabricante e documentação técnica para válvulas e atuadores de esferas de seleção mole.
Para obter mais informações sobre nossos produtos, você pode conferir os seguintes links:
- Válvula de controle de fluxo da China com NELES NE724 NE726 POPOSIDADOR DE VÁLVULA

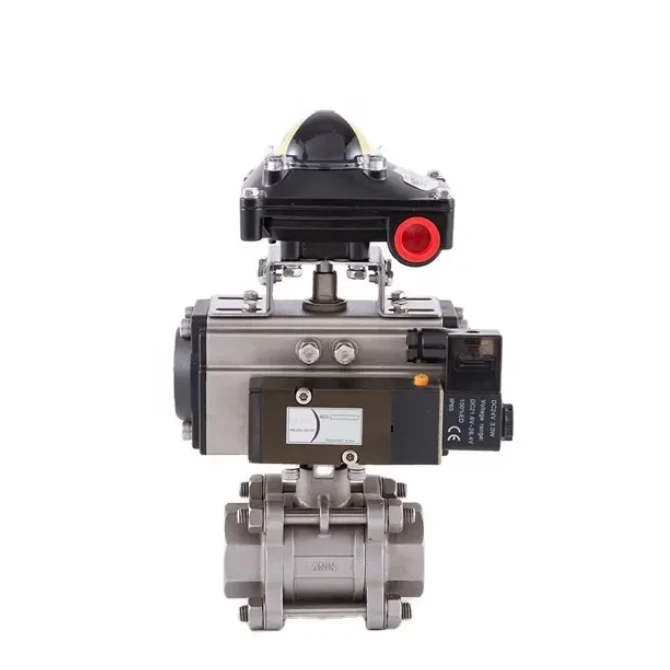

- Válvula de esfera isolada pneumática
