A instalação de uma válvula borboleta em um pipeline horizontal é uma tarefa que requer planejamento e precisão cuidadosos. Como fornecedor de válvula de borboleta, tive o privilégio de testemunhar em primeira mão a importância da instalação adequada para o desempenho ideal dessas válvulas. Nesta postagem do blog, eu o guiarei através do processo passo a passo de instalar uma válvula borboleta em um pipeline horizontal, compartilhando informações e dicas valiosas ao longo do caminho.
Preparações de pré-instalação
Antes de iniciar o processo de instalação, é crucial reunir todas as ferramentas e materiais necessários. Aqui está uma lista de itens que você normalmente precisa:
- Válvula de borboleta: verifique se a válvula que você selecionou é o tamanho e o tipo corretos para o seu sistema de tubulação. Você pode explorar nossa variedade de válvulas de borboleta, incluindo oVálvula de borboleta de wafer pneumática, Assim,Válvula de borboleta do amortecedor, eVálvula de borboleta de liga de alumínio de alta qualidade Válvula de borboleta à prova de poeira.
- Juntas: Escolha Juntas que são compatíveis com a válvula e o material da tubulação. Eles ajudam a criar uma vedação apertada e evitar vazamentos.
- Parafusos e porcas: selecione o tamanho e o grau apropriados de parafusos e porcas para proteger a válvula ao pipeline.
- Chaves e soquetes: você precisará dessas ferramentas para apertar os parafusos e as porcas.
- Cortador de tubo e moedor: se necessário, use essas ferramentas para preparar as extremidades do pipeline para instalação.
- Medição de fita e nível: essas ferramentas são essenciais para garantir o alinhamento e o posicionamento adequados da válvula.
Depois de ter todas as ferramentas e materiais prontos, é hora de inspecionar o pipeline e a válvula. Verifique o oleoduto quanto a qualquer dano, detritos ou desalinhamentos. Verifique se a válvula está em boas condições e livre de qualquer defeito. Limpe as extremidades da tubulação e as faces da válvula para remover qualquer sujeira, ferrugem ou graxa.
Preparação de pipeline
A preparação adequada do pipeline é crucial para uma instalação de válvula bem -sucedida. Siga estas etapas para preparar o pipeline:
- Corte o oleoduto: Se o oleoduto precisar ser cortado para acomodar a válvula, use um cortador de tubos para fazer um corte limpo e reto. Verifique se o corte é perpendicular ao eixo da tubulação.
- Chanfro o pipeline termina: Use um moedor ou uma ferramenta chanfrada para chanfrar o pipeline termina. Isso ajuda a criar uma transição suave entre a tubulação e a válvula, reduzindo o risco de turbulência e queda de pressão.
- Limpe o termine do oleoduto: Use uma escova de arame ou um solvente para limpar as extremidades do oleoduto. Remova qualquer sujeira, ferrugem ou detritos que possam afetar a vedação entre a válvula e a tubulação.
- Medir e marcar o pipeline: Use uma fita de medição para medir a distância entre os flanges de tubulação. Marque a linha central do oleoduto em ambos os flanges. Isso ajudará você a alinhar a válvula corretamente.
- Verifique o alinhamento do pipeline: Use um nível para verificar o alinhamento do pipeline. Verifique se o pipeline está reto e nivelado. Se necessário, ajuste o suportado do oleoduto para garantir o alinhamento adequado.
Instalação da válvula
Agora que o pipeline está preparado, é hora de instalar a válvula borboleta. Siga estas etapas para uma instalação bem -sucedida:
- Posicione a válvula: Coloque a válvula entre os flanges da tubulação, alinhando a linha central da válvula com a linha central da tubulação. Verifique se a válvula está orientada corretamente, com a seta da direção do fluxo no corpo da válvula apontando na direção do fluxo.
- Insira as juntas: Coloque as juntas entre os flanges da válvula e os flanges da tubulação. Verifique se as juntas estão centralizadas e alinhadas com os orifícios dos parafusos.
- Insira os parafusos e porcas: Insira os parafusos através dos orifícios dos parafusos nos flanges da válvula e nos flanges da tubulação. Use uma chave inglesa ou um soquete para apertar as nozes. Comece apertando os parafusos em um padrão cruzado, aumentando gradualmente o torque até que as porcas estejam confortáveis.
- Verifique a operação da válvula: Depois que a válvula estiver instalada, verifique a operação da válvula. Abra e feche a válvula várias vezes para garantir que ela se mova suavemente e livremente. Verifique se há vazamentos ao redor dos flanges da válvula.
- Realizar um teste de pressão: Após a instalação da válvula e a operação é verificada, execute um teste de pressão para garantir a integridade da instalação. Siga as instruções do fabricante para realizar o teste de pressão.
Verificações pós-instalação
Após a instalação da válvula e o teste de pressão é concluído, é importante executar algumas verificações pós-instalação. Aqui estão algumas coisas para verificar:
- Verifique a posição da válvula: Verifique se a válvula está na posição correta. A válvula deve estar totalmente aberta ou totalmente fechada, dependendo dos requisitos do sistema.
- Verifique a operação da válvula: Opere a válvula várias vezes para garantir que ela se mova suavemente e livremente. Verifique se há ruídos ou vibrações incomuns.
- Verifique se há vazamentos: Inspecione os flanges da válvula e as conexões da tubulação para que qualquer vazamento. Se você detectar um vazamento, aperte os parafusos ou substitua as juntas conforme necessário.
- Verifique os suportes do pipeline: Verifique se os suportes do pipeline estão em boas condições e ajustados adequadamente. Os suportes devem impedir o movimento excessivo ou a vibração do pipeline.
- Documentar a instalação: Mantenha um registro da instalação da válvula, incluindo o modelo da válvula, o tamanho, a data da instalação e qualquer outra informação relevante. Esta documentação será útil para manutenção e solução de problemas futuros.
Dicas para uma instalação bem -sucedida
Aqui estão algumas dicas adicionais para garantir uma instalação bem -sucedida da válvula borboleta:
- Siga as instruções do fabricante: Sempre siga as instruções do fabricante para a instalação da válvula. As instruções fornecem diretrizes e recomendações específicas para o seu modelo de válvula.
- Use as ferramentas e materiais certos: Certifique -se de usar as ferramentas e materiais certos para a instalação. O uso das ferramentas ou materiais errados pode levar a uma instalação ruim e problemas em potencial.
- Sem pressa: A instalação é uma tarefa precisa que requer paciência e atenção aos detalhes. Reserve um tempo para garantir que cada etapa seja executada corretamente.
- Procure ajuda profissional, se necessário: Se você não estiver confiante em sua capacidade de instalar a válvula, procure ajuda profissional. Um técnico qualificado pode garantir uma instalação adequada e evitar problemas em potencial.
Conclusão

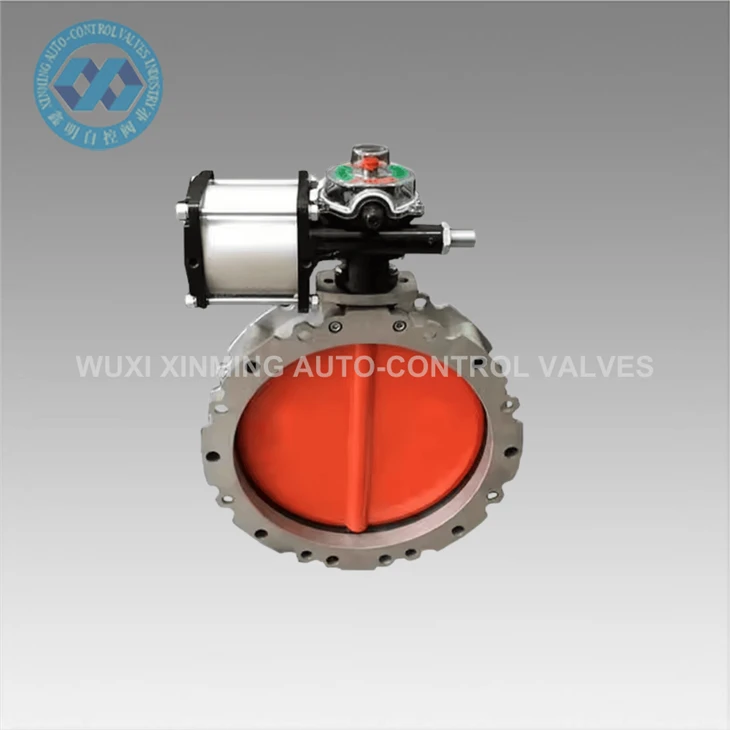

A instalação de uma válvula borboleta em um pipeline horizontal é uma tarefa complexa, mas alcançável. Seguindo as etapas descritas nesta postagem do blog e usando as ferramentas e materiais certos, você pode garantir uma instalação bem -sucedida. Lembre-se de executar preparações de pré-instalação, preparação de pipeline, instalação de válvulas e verificações pós-instalação. Se você tiver alguma dúvida ou precisar de mais assistência, não hesite em entrar em contato conosco. Estamos aqui para ajudá -lo a encontrar a válvula borboleta certa para o seu aplicativo e garantir um processo de instalação suave. Se você precisa de umVálvula de borboleta de wafer pneumática, Assim,Válvula de borboleta do amortecedor, ouVálvula de borboleta de liga de alumínio de alta qualidade Válvula de borboleta à prova de poeira, nossa equipe de especialistas está pronta para ajudá -lo. Entre em contato conosco hoje para discutir seus requisitos e iniciar o processo de compras.
Referências
- Manuais de instalação do fabricante de válvulas
- Padrões e diretrizes de instalação de pipeline
