A instalação de uma válvula borboleta WCB em uma tubulação com fluxo de alta velocidade requer planejamento cuidadoso e execução precisa. Como fornecedor de válvula borboleta WCB, testemunhei em primeira mão a importância da instalação adequada para garantir o desempenho da válvula a longo prazo e a segurança geral do sistema de tubulação. Neste blog, compartilharei etapas e considerações detalhadas para este processo de instalação.
Preparação pré-instalação
Antes de iniciar a instalação, é crucial realizar uma inspeção abrangente da válvula borboleta WCB e da tubulação. Primeiro, verifique se há danos visíveis na válvula durante o transporte, como arranhões, amassados ou rachaduras no corpo, disco ou haste da válvula. Certifique-se de que todos os componentes da válvula, incluindo juntas, parafusos e porcas, estejam em boas condições.
Em seguida, examine o pipeline. Meça o diâmetro interno da tubulação para confirmar se corresponde ao tamanho da válvula. A tubulação deve estar limpa e livre de detritos, ferrugem ou quaisquer outros contaminantes que possam afetar o desempenho de vedação da válvula. Use ferramentas de limpeza apropriadas, como escovas e ar comprimido, para limpar completamente a tubulação.
Selecionando o local certo
A escolha do local correto para a válvula borboleta WCB na tubulação de fluxo de alta velocidade é essencial. A válvula deve ser instalada em uma seção reta da tubulação, longe de cotovelos, tês ou outros elementos que perturbem o fluxo. Recomenda-se uma seção reta de pelo menos 5 a 10 vezes o diâmetro do tubo a montante e 2 a 3 vezes o diâmetro do tubo a jusante da válvula. Isto permite que o fluxo seja estável antes e depois de passar pela válvula, reduzindo o risco de cavitação e desgaste excessivo.
Além disso, considere a acessibilidade da válvula para manutenção e operação. A válvula deve ser instalada em um local onde possa ser facilmente alcançada para inspeção, reparo e substituição. Evite instalar a válvula em áreas com espaço limitado ou onde possa estar bloqueada por outros equipamentos.
Montagem da válvula
Uma vez determinado o local, é hora de montar a válvula borboleta WCB. Primeiro, coloque as juntas em ambos os lados da válvula. Certifique-se de que as juntas estejam centralizadas e alinhadas corretamente com a válvula e os flanges da tubulação. As juntas devem ser feitas de material compatível com o fluido da tubulação e com as condições de operação.
Em seguida, alinhe a válvula com os flanges da tubulação. Use uma ferramenta de alinhamento de flange para garantir que os orifícios dos parafusos na válvula e nos flanges da tubulação estejam perfeitamente alinhados. Insira os parafusos nos orifícios e aperte as porcas manualmente de maneira uniforme. Não aperte totalmente as porcas nesta fase, pois isso pode causar desalinhamento.
Apertando os parafusos
O aperto adequado dos parafusos é fundamental para uma instalação sem vazamentos. Use uma chave de torque para apertar os parafusos com o valor de torque recomendado especificado pelo fabricante da válvula. Aperte os parafusos em um padrão cruzado para garantir uma distribuição uniforme da força de fixação. Apertar demais os parafusos pode danificar as juntas e os flanges da válvula, enquanto apertar demais pode causar vazamento.
Após apertar os parafusos com o valor de torque inicial, verifique novamente o alinhamento da válvula e da tubulação. Se necessário, faça pequenos ajustes e depois aperte novamente os parafusos com o valor de torque final. Este processo ajuda a garantir uma vedação adequada e evitar possíveis vazamentos.
Testando a válvula
Após a conclusão da instalação, é necessário testar a Válvula Borboleta WCB. Primeiro, realize uma inspeção visual para verificar se há sinais óbvios de desalinhamento ou danos. Em seguida, realize um teste de pressão para verificar a integridade da instalação.
Feche a válvula e aumente gradualmente a pressão na tubulação até a pressão operacional. Verifique se há vazamentos ao redor dos flanges da válvula, juntas ou corpo da válvula. Se for detectado algum vazamento, desligue imediatamente o sistema, libere a pressão e verifique novamente a instalação. Faça os ajustes necessários, como apertar os parafusos ou substituir as juntas, e repita o teste de pressão.
Considerações especiais para fluxo de alta velocidade
Em uma tubulação de fluxo de alta velocidade, considerações adicionais precisam ser levadas em consideração. O fluxo em alta velocidade pode causar cavitação, que é a formação e colapso de bolhas de vapor no fluido. A cavitação pode danificar o disco da válvula, a sede e outros componentes, levando à redução do desempenho da válvula e a uma vida útil mais curta.
Para evitar a cavitação, considere usar uma válvula com design adequado, como uma válvula borboleta de alto desempenho. Essas válvulas são projetadas para lidar com fluxo de alta velocidade e reduzir o risco de cavitação. Além disso, você pode instalar dispositivos de controle de fluxo a montante da válvula para reduzir a velocidade do fluxo e estabilizá-lo.
Manutenção e Monitoramento
A manutenção e o monitoramento regulares são essenciais para o desempenho a longo prazo da válvula borboleta WCB em uma tubulação de fluxo de alta velocidade. Estabeleça um cronograma de manutenção para inspecionar a válvula periodicamente. Verifique a condição das juntas, parafusos e disco da válvula e sede quanto a desgaste ou danos. Substitua quaisquer componentes desgastados em tempo hábil.
Monitore os parâmetros operacionais da válvula, como pressão, temperatura e vazão. Quaisquer alterações significativas nestes parâmetros podem indicar um problema com a válvula ou com o sistema de tubulação. Utilize um sistema de monitorização para recolher e analisar os dados e tome as medidas adequadas com base nos resultados.
Produtos Relacionados

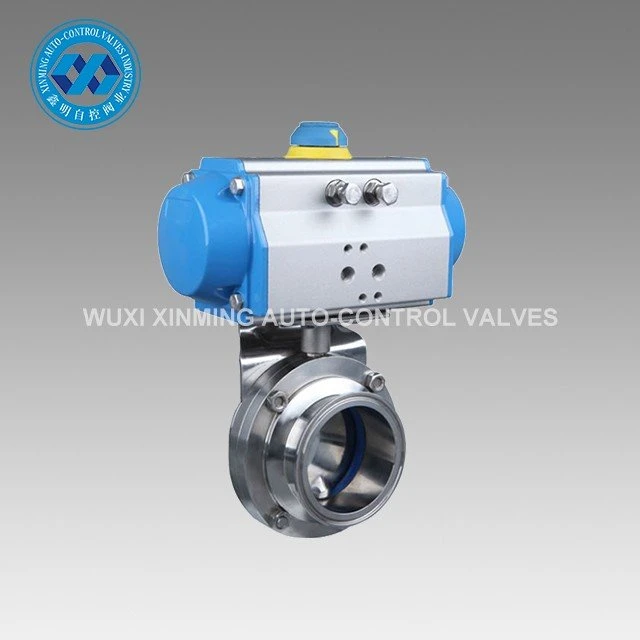

Como fornecedor de válvula borboleta WCB, também oferecemos uma ampla gama de outras válvulas borboleta de alta qualidade. Por exemplo, nossoNova chegada válvula borboleta pneumática de wafer de aço inoxidávelfoi projetado para diversas aplicações industriais, proporcionando desempenho confiável e fácil operação. NossoVálvula Borboleta Sanitáriaé adequado para as indústrias de alimentos, bebidas e farmacêutica, atendendo a rígidos padrões de higiene. E nossoAtuador Pneumático Tri - Válvula Borboleta Excêntricaé ideal para aplicações de alta pressão e alta temperatura.
