Ei! Como fornecedor de válvulas de borboleta WCB, muitas vezes me perguntam sobre os requisitos de instalação dessas válvulas em um pipeline. Então, pensei em compartilhar algumas idéias para ajudá -lo.
Primeiro, vamos falar sobre o que é uma válvula de borboleta WCB. É um tipo de trimestre - válvula de giro que usa um disco para controlar o fluxo de fluido em uma tubulação. A parte WCB refere -se ao material do corpo da válvula, que é um tipo de aço carbono conhecido por sua resistência e durabilidade.
Preparação de pipeline
Antes de instalar uma válvula de borboleta WCB, o pipeline precisa ser preparado corretamente. O oleoduto deve estar limpo e livre de qualquer detritos, ferrugem ou sujeira. Quaisquer partículas estranhas no pipeline podem danificar o disco da válvula ou a superfície de vedação, levando a vazamentos ou operação inadequada. Você pode usar um limpador de tubo ou uma explosão de ar de alta pressão para limpar o interior do oleoduto.
O oleoduto também precisa ser cortado para o comprimento correto. Certifique -se de que as pontas do oleoduto sejam quadradas e lisas. Se as extremidades não forem quadradas, poderá causar desalinhamento durante a instalação da válvula, o que afetará o desempenho da válvula. Você pode usar um cortador de tubos ou uma serra para cortar o oleoduto e, em seguida, usar um arquivo para suavizar as bordas.
Inspeção da válvula
Quando o oleoduto estiver pronto, é hora de inspecionar a válvula borboleta WCB. Verifique a válvula quanto a qualquer dano visível, como rachaduras, amassados ou arranhões no corpo da válvula ou no disco. Além disso, verifique se a haste da válvula gira suavemente sem qualquer ligação. Se você notar algum problema, entre em contato com o fabricante ou fornecedor imediatamente.
Você também deve verificar as superfícies de vedação da válvula. Os selos são cruciais para impedir vazamentos. Procure quaisquer sinais de desgaste ou dano nos selos. Se os selos estiverem danificados, precisam ser substituídos antes da instalação.
Localização da instalação
Escolher o local certo de instalação é importante. A válvula deve ser instalada em um local onde é fácil acessar para manutenção e operação. Evite instalar a válvula em áreas propensas a inundações ou onde serão expostas a temperaturas extremas ou substâncias corrosivas.
A válvula também deve ser instalada em uma seção reta do pipeline. Isso garante a distribuição adequada do fluxo e reduz o risco de turbulência, o que pode afetar o desempenho da válvula. Uma boa regra é ter pelo menos 5 a 10 diâmetros de tubo de tubo reto a montante e 2 - 3 diâmetros de tubo a jusante da válvula.
Montando a válvula
Ao montar a válvula de borboleta WCB, verifique se está alinhada corretamente com o pipeline. Use ferramentas de alinhamento, se necessário, para garantir que a válvula esteja centrada e reta. Você pode usar parafusos e juntas para conectar a válvula ao pipeline. Os parafusos devem ser apertados uniformemente para evitar estresse desigual no corpo da válvula, o que pode causar vazamentos.
É importante usar o torque correto ao apertar os parafusos. Acabando - apertar os parafusos pode danificar a válvula ou as juntas, enquanto o aperto sob o aperto pode levar a vazamentos. Consulte as instruções do fabricante para obter os valores de torque recomendados.
Instalação do atuador (se aplicável)

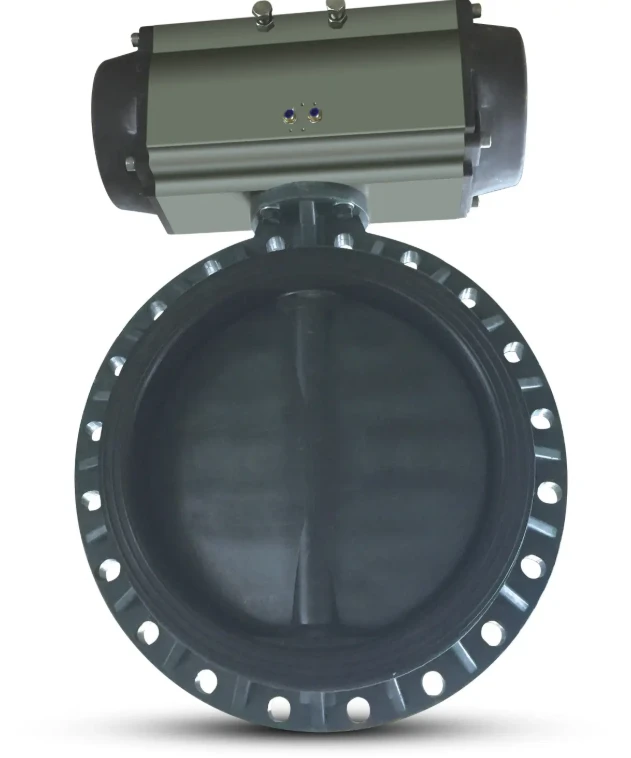

Se sua válvula de borboleta WCB vem com um atuador, como oVálvula de borboleta de PVC de controle pneumático do atuador, a instalação adequada do atuador é crucial. O atuador deve ser montado com segurança na haste da válvula. Verifique se o atuador está adequadamente conectado ou canalizado (dependendo de ser um atuador elétrico ou pneumático) e que todas as conexões sejam apertadas.
Teste o atuador para garantir que ele opere sem problemas e que possa abrir e fechar completamente a válvula. Ajuste as configurações do atuador, se necessário, para atingir a operação da válvula desejada.
Teste de pressão
Depois que a válvula é instalada, é importante realizar um teste de pressão. Isso ajuda a verificar se há vazamentos e garantir que a válvula esteja funcionando corretamente. Você pode usar um medidor de pressão para monitorar a pressão no pipeline.
Comece aumentando lentamente a pressão no pipeline. Fique de olho na válvula e nas conexões para obter sinais de vazamentos. Se você notar algum vazamento, desligue a pressão imediatamente e aperte os parafusos ou substitua as juntas conforme necessário.
Compatibilidade com outros componentes
A válvula borboleta WCB deve ser compatível com outros componentes no sistema de tubulação. Por exemplo, se você está usando umAtuador de alívio Botão da bola Válvula de borboleta pneumática com selo PTFE de forro, verifique se é compatível com o tipo de fluido, pressão e temperatura na tubulação.
Além disso, considere as características do fluxo da válvula. A válvula deve ser capaz de lidar com a taxa de fluxo e a pressão do fluido na tubulação sem causar quedas de pressão excessivas ou restrições de fluxo.
Considerações suaves - selo

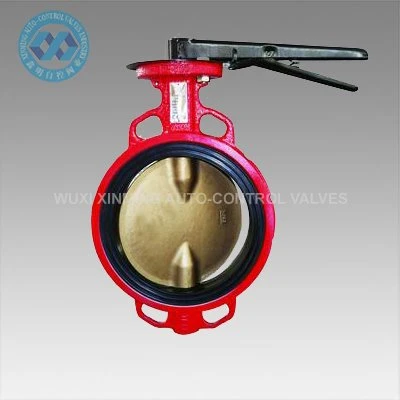

Se você está usando umVálvula de borboleta macia - selo, existem algumas considerações adicionais. As válvulas macias - de vedação são mais sensíveis à temperatura e exposição química. Verifique se o material de vedação macia é compatível com o fluido da tubulação.
Além disso, tenha cuidado ao instalar válvulas de vedação macias. Evite demais - apertando os parafusos, pois isso pode danificar o selo macio e causar vazamentos.
Acesso à manutenção
Por fim, verifique se há espaço suficiente ao redor da válvula para manutenção. Você precisará acessar a válvula para inspeções de rotina, limpeza e substituição de peças. Planeje com antecedência e verifique se não há obstáculos que impedirão o fácil acesso à válvula.
Em conclusão, a instalação de uma válvula de borboleta WCB em uma tubulação requer preparação cuidadosa, técnicas de instalação adequadas e testes completos. Seguindo esses requisitos de instalação, você pode garantir que sua válvula opere de maneira suave e eficiente por um longo tempo.
Se você estiver no mercado de válvulas de borboleta WCB ou tiver alguma dúvida sobre a instalação deles, não hesite em alcançar. Estamos aqui para ajudá -lo com todas as suas necessidades de válvula e podemos ajudá -lo a escolher a válvula certa para o seu aplicativo específico. Se você precisa de uma válvula simples para um projeto de pequena escala ou um sistema de válvula complexo para uma aplicação industrial, temos você coberto. Vamos conversar e discutir como podemos atender aos seus requisitos!
