Quando se trata de sistemas de controle de fluidos industriais, as válvulas de esfera pneumáticas desempenham um papel crucial na regulação do fluxo de vários meios. Como fornecedor confiável de válvulas esféricas pneumáticas, entendemos a importância de fornecer aos nossos clientes um conhecimento profundo sobre os diferentes tipos de válvulas esféricas pneumáticas. Neste blog, exploraremos as diferenças entre válvulas de esfera pneumáticas de ação direta e operadas por piloto.
1. Princípios Básicos de Trabalho
Válvula de esfera pneumática de ação direta
Uma válvula esférica pneumática de ação direta opera com base em um princípio relativamente simples. A válvula é acionada diretamente pela pressão do ar aplicada ao atuador. Quando a pressão do ar é introduzida na câmara do atuador, ela exerce força sobre o pistão ou diafragma dentro do atuador. Essa força faz com que a esfera dentro da válvula gire, abrindo ou fechando a válvula.
A simplicidade de sua operação o torna adequado para aplicações onde é necessário um controle rápido e direto. Por exemplo, em processos industriais de pequena escala ou configurações de laboratório, válvulas de esfera pneumáticas de ação direta podem ser usadas para controlar o fluxo de líquidos ou gases com uma simples operação liga-desliga.
Válvula de esfera pneumática operada por piloto
Uma válvula de esfera pneumática operada por piloto, por outro lado, usa uma válvula piloto para controlar a válvula principal. A válvula piloto é uma válvula menor que regula a pressão do ar aplicada ao atuador da válvula esférica principal. Quando a válvula piloto é energizada, ela permite que o ar flua para dentro ou para fora do atuador da válvula principal, fazendo com que a esfera gire.
Este tipo de válvula é frequentemente usado em aplicações onde é necessária uma grande quantidade de força para operar a válvula. A válvula piloto pode fornecer uma maneira mais precisa e eficiente de controlar a válvula principal, especialmente em aplicações de alta pressão ou grande diâmetro.
2. Diferenças Estruturais
Válvula de esfera pneumática de ação direta
A estrutura de uma válvula esférica pneumática de ação direta é relativamente simples. Normalmente consiste em uma esfera, uma haste, um atuador e um corpo de válvula. O atuador está diretamente conectado à haste, que por sua vez está conectada à esfera. Quando o atuador recebe um sinal de ar, ele gira diretamente a esfera para abrir ou fechar a válvula.
A simplicidade da estrutura também significa que ela possui menos componentes, o que pode levar a menores requisitos de manutenção e a um design mais compacto. Isso o torna uma escolha popular para aplicações onde o espaço é limitado.
Válvula de esfera pneumática operada por piloto
Uma válvula de esfera pneumática operada por piloto tem uma estrutura mais complexa. Além dos componentes principais da válvula (esfera, haste e corpo da válvula), também inclui uma válvula piloto. A válvula piloto é geralmente uma válvula pequena operada por solenóide que controla o fluxo de ar para o atuador da válvula principal.
A presença da válvula piloto acrescenta uma camada extra de controle, mas também significa que há mais componentes que podem falhar. No entanto, com manutenção adequada, a confiabilidade de uma válvula de esfera pneumática operada por piloto pode ser muito alta.
3. Características de desempenho
Capacidade de Fluxo
As válvulas esféricas pneumáticas de ação direta geralmente têm uma capacidade de fluxo menor em comparação com as válvulas operadas por piloto. Isso ocorre porque a válvula de ação direta é limitada pelo tamanho e pela força do atuador. Em contraste, as válvulas operadas por piloto podem ser projetadas para lidar com vazões maiores, pois a válvula piloto pode controlar a válvula principal de forma mais eficaz, permitindo uma abertura maior da esfera.
Classificação de pressão
As válvulas de esfera pneumáticas operadas por piloto geralmente são mais adequadas para aplicações de alta pressão. A válvula piloto pode fornecer a força necessária para operar a válvula principal contra altas pressões. As válvulas de ação direta, por outro lado, podem ter dificuldade para operar de maneira eficaz em pressões muito altas devido às limitações do atuador.
Tempo de resposta
As válvulas de esfera pneumáticas de ação direta normalmente têm um tempo de resposta mais rápido. Como não há válvula piloto intermediária, a válvula pode abrir ou fechar assim que a pressão do ar for aplicada ao atuador. As válvulas operadas por piloto podem ter um tempo de resposta ligeiramente mais lento devido ao tempo que leva para a válvula piloto abrir ou fechar e para a pressão do ar atuar no atuador da válvula principal.
4. Cenários de aplicação
Válvula de esfera pneumática de ação direta
Essas válvulas são comumente usadas em aplicações onde é necessário um controle liga-desliga rápido e simples. Por exemplo, em estações de tratamento de água de pequena escala, válvulas esféricas pneumáticas de ação direta podem ser usadas para controlar o fluxo de água em diferentes estágios do processo de tratamento. Eles também são adequados para aplicações na indústria de alimentos e bebidas, onde as válvulas precisam ser facilmente limpas e mantidas.
Válvula de esfera pneumática operada por piloto
As válvulas de esfera pneumáticas operadas por piloto são ideais para aplicações industriais de grande escala, como plantas de processamento químico e refinarias de petróleo. Nessas aplicações, muitas vezes é necessário controle de alta pressão e grande vazão. A válvula operada por piloto pode lidar com essas condições exigentes com mais eficiência do que uma válvula de ação direta.
5. Considerações sobre custos
Válvula de esfera pneumática de ação direta
As válvulas esféricas pneumáticas de ação direta são geralmente mais baratas do que as válvulas operadas por piloto. Isto se deve à sua estrutura mais simples e ao menor número de componentes. Eles são uma solução econômica para aplicações onde os requisitos não são muito exigentes.
Válvula de esfera pneumática operada por piloto
As válvulas de esfera pneumáticas operadas por piloto são mais caras devido ao seu design mais complexo e componentes adicionais. Entretanto, em aplicações onde são necessários alto desempenho e alta confiabilidade, o custo mais elevado pode ser justificado.
6. Nossas ofertas de produtos

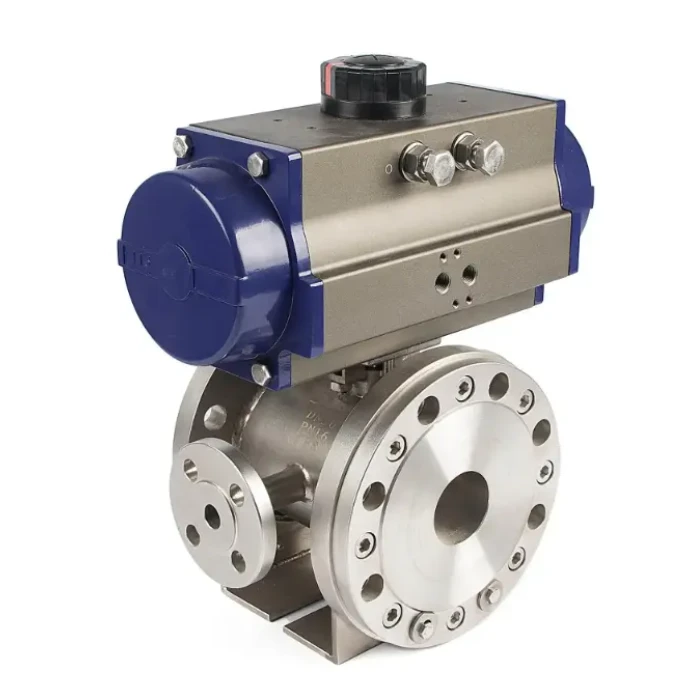

Como fornecedor de válvulas esféricas pneumáticas, oferecemos uma ampla variedade de válvulas esféricas pneumáticas de ação direta e operadas por piloto. NossoVálvula de esfera pneumáticaos produtos são projetados para atender às diversas necessidades de nossos clientes. Nós também fornecemosVálvula de esfera de PVCopções para aplicações onde a resistência à corrosão é importante. Além disso, nossoVálvula de bola Jacketed flutuante flangeada de aço inoxidável para carcaça de investimentoé adequado para aplicações de alta temperatura e alta pressão.
7. Conclusão e apelo à ação
Concluindo, compreender as diferenças entre válvulas esfera pneumáticas de ação direta e operadas por piloto é essencial para escolher a válvula certa para sua aplicação específica. Se você precisa de uma solução simples e econômica ou de uma válvula de alto desempenho para aplicações industriais exigentes, temos a experiência e os produtos para atender às suas necessidades.
Se você estiver interessado em saber mais sobre nossas válvulas de esfera pneumáticas ou quiser fazer uma compra, encorajamos você a entrar em contato conosco para uma discussão detalhada. Nossa equipe de especialistas está pronta para auxiliá-lo na seleção da válvula mais adequada para o seu projeto.
