Quando se trata de sistemas de controle de fluidos, as válvulas de borboletas são uma escolha popular devido à sua simplicidade, eficácia de custo e eficiência. Dois tipos comuns de válvulas de borboleta são o tipo e o tipo de wafer. Como fornecedor de válvula de borboleta de lug, tive uma vasta experiência com os dois tipos e entendi suas diferenças, vantagens e aplicações. Neste blog, vou me aprofundar nas principais disparidades entre as válvulas de borboleta do tipo LUG e Wafer - para ajudá -lo a tomar uma decisão informada por suas necessidades específicas.
Projeto estrutural
A diferença mais óbvia entre as válvulas de borboleta do tipo LUG e Wafer está em seu projeto estrutural. Uma válvula de borboleta do tipo wafer foi projetada para ser instalada entre dois flanges. Possui uma estrutura relativamente simples, com um corpo fino que se encaixa perfeitamente entre os flanges do oleoduto. A válvula é mantida no lugar pelos parafusos que passam pelos flanges de ambos os lados, que comprimem o corpo da válvula entre eles. Esse design torna as válvulas de wafer - digite válvulas compactas e leves, ideais para aplicações onde o espaço é limitado.
Por outro lado, uma válvula borboleta do tipo LUG apresenta terminais roscados em torno de sua circunferência. Esses terminais têm orifícios através dos quais os parafusos podem ser inseridos. Ao contrário das válvulas de tipo de wafer, as válvulas de tipo - podem ser instaladas em um pipeline sem a necessidade de que os flanges adjacentes sejam aparafusados. Cada extremidade da válvula pode ser aparafusada independentemente para um flange, permitindo fácil isolamento das seções do pipeline. Isso é particularmente útil em sistemas em que é necessária manutenção ou substituição de componentes, pois um lado do pipeline pode ser desligado enquanto o outro permanece operacional.
Instalação e manutenção
A instalação das válvulas de borboleta do tipo Wafer - Tipo e Lug também diferem significativamente. As válvulas de tipo de wafer requerem alinhamento preciso dos flanges nos dois lados da válvula. Como eles confiam na compressão entre os flanges para vedação, qualquer desalinhamento pode levar ao vazamento. A instalação normalmente envolve a inserção da válvula entre os flanges e apertando os parafusos uniformemente para garantir uma vedação adequada. No entanto, esse processo pode ser desafiador, especialmente em dutos de grande diâmetro, onde é difícil alcançar o alinhamento perfeito.
Válvulas de tipo, por outro lado, oferecem mais flexibilidade durante a instalação. Os terminais roscados permitem conexão independente a cada flange, reduzindo a necessidade de alinhamento preciso entre os dois flanges. Isso torna a instalação mais rápida e fácil, especialmente em projetos ou sistemas de modernização, onde os flanges de pipeline não estão em perfeita alinhamento. Além disso, quando se trata de manutenção, as válvulas do tipo LUG brilham. Se uma seção do pipeline precisar ser reparada, os parafusos de um lado da válvula do tipo LUG poderão ser removidos, isolando essa seção sem afetar o restante do sistema. Isso não é possível com válvulas de tipo de wafer, que exigem que todo o pipeline seja desligado para manutenção.
Desempenho de vedação
As válvulas de borboleta do tipo Lug - tipo e wafer são projetadas para fornecer vedação eficaz. No entanto, seus mecanismos de vedação e desempenho podem variar dependendo do aplicativo. As válvulas de tipo de wafer dependem da compressão entre os flanges para criar uma vedação. O assento elastomérico da válvula é comprimido contra o disco, impedindo o vazamento de fluidos. Em aplicações com baixa a média pressão e temperatura, as válvulas do tipo wafer podem fornecer vedação confiável. No entanto, em ambientes de alta pressão ou alta temperatura, a vedação de compressão pode ser comprometida, levando ao vazamento.
As válvulas de tipo, por outro lado, geralmente têm um mecanismo de vedação mais robusto. A conexão independente com cada flange permite um melhor controle sobre a compressão do assento da válvula. Além disso, muitas válvulas de tipo de lug são projetadas com discos de deslocamento duplo - deslocamento ou triplo, que fornecem uma vedação mais apertada, reduzindo o atrito entre o disco e o assento durante a operação. Isso torna as válvulas de tipo de LUG mais adequadas para aplicações de alta pressão e alta temperatura, bem como aplicações onde é necessário vazamento zero.
Aplicações
A escolha entre uma válvula de borboleta do tipo LUG e wafer geralmente depende do aplicativo específico. As válvulas de tipo de wafer são comumente usadas em aplicações em que custos e espaço são grandes considerações. Eles são amplamente utilizados em estações de tratamento de água, sistemas de HVAC e pipelines industriais gerais para controle de fluido de pressão baixa a média a média. Seu design compacto e custo relativamente baixo os tornam uma opção atraente para projetos de grande escala, onde são necessárias várias válvulas.
As válvulas de tipo de lug, por outro lado, são preferidas em aplicações onde o isolamento e a manutenção são críticos. Eles são comumente usados em usinas de processamento químico, oleodutos e gasodutos e instalações de geração de energia. Nessas indústrias, é essencial a capacidade de isolar seções do oleoduto para manutenção ou desligamento de emergência. As válvulas do tipo LUG também são usadas em aplicações em que o pipeline pode estar sujeito a vibração ou movimento, pois sua montagem independente fornece melhor estabilidade.
Recomendações de produtos

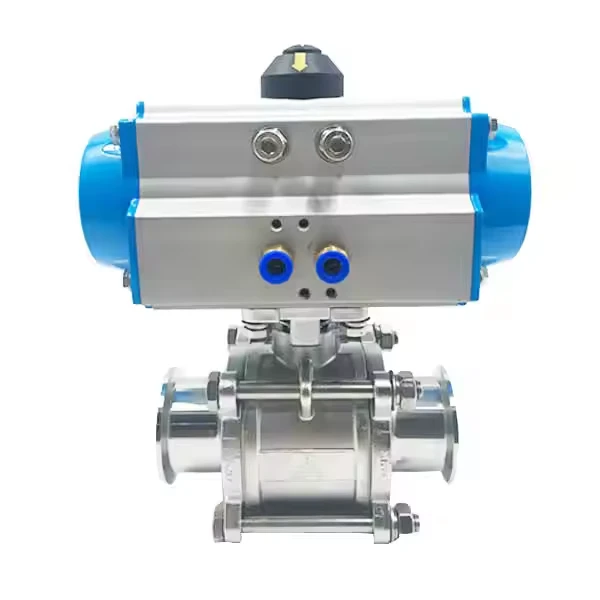

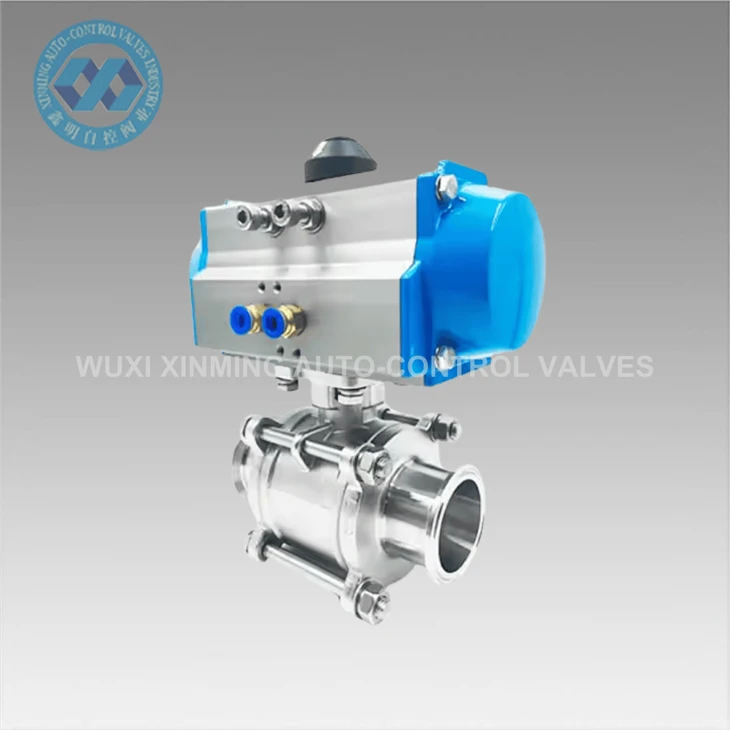

Se você estiver no mercado de uma válvula de borboleta, gostaria de recomendar alguns de nossos produtos relacionados. NossoVálvula de esfera de aço inoxidável 304é uma ótima opção para aplicações em que a resistência à higiene e corrosão é importante. É feito de aço inoxidável de alta qualidade 304, garantindo durabilidade e desempenho longo.
Para aplicações que requerem controle automatizado, nossoVálvula de borboleta sanitária pneumáticaé uma excelente opção. Possui um atuador pneumático que permite um controle preciso e confiável da válvula, tornando -o adequado para uso em processamento de alimentos e bebidas, fabricação farmacêutica e outras aplicações sanitárias.
Se você precisar de uma válvula para aplicações de alta pressão e alta temperatura, nossaVálvula de borboleta de flange duplo pneumático resistente e confiávelé a escolha ideal. Seu design duplo - excêntrico fornece uma vedação apertada e reduz o desgaste dos componentes da válvula, garantindo o desempenho longo e longo em ambientes exigentes.
Conclusão
Em conclusão, a escolha entre uma válvula de borboleta do tipo LUG e da wafer depende de vários fatores, incluindo requisitos de instalação, desempenho de vedação e aplicação. As válvulas de tipo de wafer são adequadas para aplicações sensíveis ao custo e espaço - enquanto as válvulas do tipo LUG são mais adequadas para aplicações onde o isolamento e a manutenção são críticos. Como fornecedor de válvula de borboleta de lug, temos a experiência e a experiência para ajudá -lo a selecionar a válvula certa para suas necessidades específicas. Esteja você procurando uma válvula para um projeto de pequena escala ou uma aplicação industrial em grande escala, podemos fornecer produtos de alta qualidade e excelente atendimento ao cliente.
Se você estiver interessado em aprender mais sobre nossos produtos ou precisar de assistência na seleção da válvula certa para o seu aplicativo, não hesite em entrar em contato conosco para compras e negociação. Estamos ansiosos para trabalhar com você para atender às suas necessidades de controle de fluidos.
Referências
- Grupo de válvula de guindaste. "Manual da válvula borboleta."
- Emerson Automation Solutions. "Guia de seleção de válvulas."
- Valmet. "Visão geral da tecnologia da válvula borboleta".
