Como fornecedor de válvulas de borboleta WCB, muitas vezes encontro consultas sobre o coeficiente de fluxo dessas válvulas. O coeficiente de fluxo, comumente indicado como CV, é um parâmetro crucial no campo do controle de fluidos. Serve como uma medida da capacidade de uma válvula de passar o fluido sob condições específicas. Compreender o coeficiente de fluxo de uma válvula de borboleta WCB é essencial para engenheiros, designers de sistemas e usuários finais, pois afeta diretamente o desempenho e a eficiência dos sistemas de fluidos.
Qual é o coeficiente de fluxo (CV)?
O coeficiente de fluxo CV é definido como o número de galões dos EUA por minuto (GPM) de água a 60 ° F que fluirá através de uma válvula com uma queda de pressão de 1 psi na válvula. Em outras palavras, ele quantifica a capacidade da válvula de permitir que o fluido passe. Um valor de CV mais alto indica que a válvula pode passar um volume maior de fluido para uma determinada queda de pressão.
Para uma válvula de borboleta WCB, o coeficiente de fluxo é influenciado por vários fatores. Em primeiro lugar, o tamanho da válvula desempenha um papel significativo. Válvulas maiores - de tamanho geralmente têm valores de CV mais altos porque oferecem uma área de fluxo maior. À medida que o diâmetro da válvula aumenta, a área transversal através da qual o fluido pode fluir também aumenta, permitindo que mais fluido passe por unidade de tempo.
Em segundo lugar, a posição do disco da válvula afeta o coeficiente de fluxo. Uma válvula de borboleta WCB opera girando um disco dentro do corpo da válvula. Quando o disco está totalmente aberto, a válvula oferece a menor resistência ao fluxo e o valor do CV está no máximo. À medida que o disco é gradualmente fechado, a área de fluxo é reduzida e o valor do CV diminui de acordo.
O design do corpo da válvula e o disco também afetam o coeficiente de fluxo. Bem - as válvulas de borboleta WCB projetadas com formas simplificadas podem minimizar as restrições de fluxo e a turbulência, resultando em valores mais altos de CV. Além disso, o material dos componentes da válvula pode ter um efeito indireto no coeficiente de fluxo. Por exemplo, uma válvula com superfícies internas lisas terá menos resistência de atrito ao fluxo, o que pode contribuir para um valor de CV relativamente mais alto.
Cálculo do coeficiente de fluxo de uma válvula de borboleta WCB
Cálculo do coeficiente de fluxo exato de uma válvula borboleta WCB pode ser um processo complexo. Normalmente, envolve testes de laboratório em condições controladas. Os fabricantes geralmente realizam testes em suas válvulas para determinar os valores de CV para diferentes tamanhos de válvulas e posições de disco. Esses valores são então fornecidos na documentação técnica da válvula.
Em alguns casos, as fórmulas empíricas podem ser usadas para estimar o coeficiente de fluxo. Uma fórmula comum para estimar o CV de uma válvula de borboleta é baseada no tamanho da válvula e na queda de pressão na válvula. No entanto, essas fórmulas são aproximações e podem não ser tão precisas quanto os resultados reais dos testes.
A relação geral entre a taxa de fluxo (q), a queda de pressão (ΔP) e o coeficiente de fluxo (CV) é dada pela seguinte equação:
[Q = cv \ sqrt {\ frac {\ delta p} {sg}}]
Onde q é a vazão no GPM, ΔP é a queda de pressão através da válvula em PSI e SG é a gravidade específica do fluido. Para água a 60 ° F, sg = 1.
Importância do coeficiente de fluxo no design do sistema
Ao projetar um sistema de fluido que incorpora uma válvula de borboleta WCB, o coeficiente de fluxo é uma consideração essencial. Ajuda os engenheiros a determinar o tamanho da válvula apropriado para uma determinada aplicação. Se o valor do CV da válvula selecionado estiver muito baixo, a válvula poderá não ser capaz de lidar com a taxa de fluxo necessária, levando a quedas de pressão excessivas e redução da eficiência do sistema. Por outro lado, se o valor do CV for muito alto, a válvula poderá ser superdimensionada, o que pode resultar em custos mais altos e possíveis problemas operacionais.
Por exemplo, em um sistema de distribuição de água, o conhecimento preciso do coeficiente de fluxo é essencial para garantir que a quantidade certa de água seja entregue a diferentes partes do sistema. Em uma planta de processamento químico, o coeficiente de fluxo da válvula borboleta do WCB é crucial para controlar o fluxo de vários produtos químicos, mantendo condições de reação adequadas e garantindo a segurança do processo.
Aplicações e o papel do coeficiente de fluxo
As válvulas Butterfly WCB são amplamente utilizadas em várias indústrias, incluindo tratamento de água, petróleo e gás, processamento químico e sistemas HVAC. Em cada uma dessas aplicações, o coeficiente de fluxo desempenha um papel vital.
Nas estações de tratamento de água, as válvulas de borboleta WCB são usadas para controlar o fluxo de água durante diferentes processos de tratamento. O coeficiente de fluxo ajuda a regular a taxa de fluxo para garantir que a água seja tratada de maneira eficaz. Por exemplo, durante o processo de filtração, o valor do CV da válvula é ajustado para manter uma taxa de fluxo consistente através dos filtros, impedindo a filtração excedida ou sob -.
Na indústria de petróleo e gás, essas válvulas são usadas em oleodutos para controlar o fluxo de petróleo bruto, gás natural e produtos refinados. O coeficiente de fluxo é fundamental para otimizar o fluxo desses fluidos, minimizar as perdas de pressão e garantir a operação segura e eficiente do sistema de tubulação.
Nas plantas de processamento químico, as válvulas Butterfly WCB são usadas para lidar com uma ampla gama de produtos químicos. O coeficiente de fluxo é usado para controlar a quantidade precisa de produtos químicos adicionados às reações, garantindo a qualidade e a consistência dos produtos finais.
Produtos relacionados e seu significado

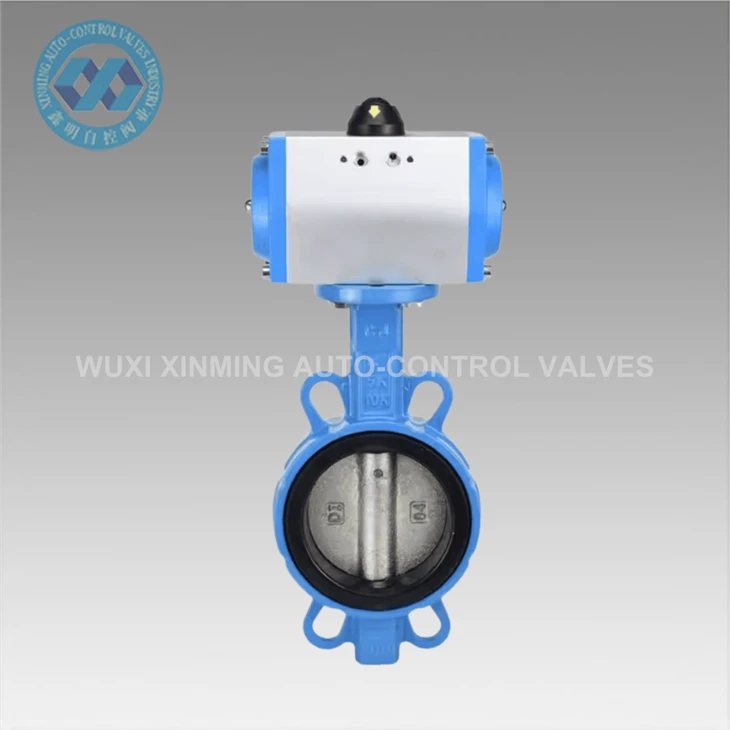

Como fornecedor, também oferecemos uma variedade de produtos relacionados, como oAço inoxidável SS304 316L Válvula de borboleta pneumática Válvula de borboleta. Essas válvulas são feitas de aço inoxidável de alta qualidade, que fornece excelente resistência à corrosão. A atuação pneumática permite o controle preciso da posição do disco da válvula, que por sua vez afeta o coeficiente de fluxo. Ajustando a pressão pneumática, a válvula pode ser aberta ou fechada para atingir a vazão desejada.
OVálvula de borboleta pneumática: componente -chave para desempenho ideal do sistema pneumáticoé outro produto importante em nosso portfólio. As válvulas de borboleta pneumática são conhecidas por seus tempos de resposta rápidos e operação confiável. Em um sistema pneumático, o coeficiente de fluxo dessas válvulas é crucial para manter o equilíbrio adequado do ar ou outros gases, garantindo a operação eficiente de todo o sistema.

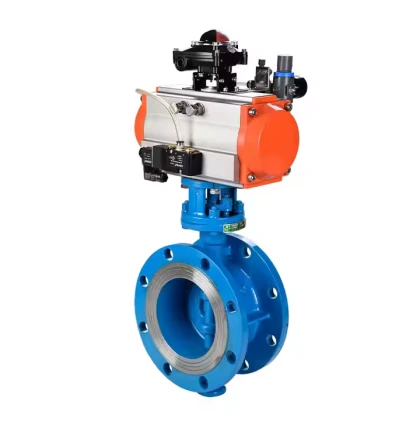

NossoVálvula de borboleta sanitária pneumática com baixa taxa de vazamentoé projetado especificamente para aplicações em que a higiene é de extrema importância, como na indústria de alimentos e bebidas e fabricação farmacêutica. A baixa taxa de vazamento garante que não haja contaminação do fluido que está sendo manuseado. O coeficiente de fluxo dessas válvulas é cuidadosamente calibrado para atender aos requisitos específicos de fluxo dessas indústrias, mantendo altos níveis de limpeza.
Conclusão
Em conclusão, o coeficiente de fluxo de uma válvula de borboleta WCB é um parâmetro fundamental que afeta significativamente o desempenho dos sistemas de fluidos. É influenciado por fatores como tamanho da válvula, posição do disco e design da válvula. Compreender o coeficiente de fluxo é essencial para a seleção de válvulas adequada e o design do sistema.
Como fornecedor de válvulas de borboleta WCB e produtos relacionados, estamos comprometidos em fornecer válvulas de alta qualidade com dados de coeficiente de fluxo precisos. Nossos produtos são projetados para atender às diversas necessidades de diferentes indústrias, garantindo o desempenho e a eficiência ideais.
Se você precisar de válvulas de borboleta WCB ou de qualquer um de nossos produtos relacionados, incentivamos você a nos contatar para compras e discussões técnicas adicionais. Temos uma equipe de especialistas que podem ajudá -lo a selecionar a válvula certa para sua aplicação específica, levando em consideração o coeficiente de fluxo e outros fatores importantes.
Referências
- Artigo técnico do guindaste nº 410, "Fluxo de fluidos através de válvulas, acessórios e tubos".
- Padrões e diretrizes da Associação de Fabricantes de Válvulas (VMA).
- Manual dos engenheiros químicos de Perry, seções relevantes sobre fluxo de fluidos e tecnologia de válvulas.
