Ei! Como fornecedor de válvulas esféricas finas, sou frequentemente questionado sobre o torque de abertura e fechamento dessas válvulas. Então, pensei em resumir isso para você e explicar o que significa, por que é importante e como afeta o desempenho de válvulas de esfera finas.
O que é Torque?
Primeiramente, vamos falar sobre torque. Torque é uma medida da força que faz com que um objeto gire em torno de um eixo. No contexto de uma válvula esférica fina, o torque é a força necessária para girar a esfera da válvula (o disco esférico dentro da válvula) para abrir ou fechar o fluxo de fluido. Geralmente é medido em unidades como Newton-metros (N·m) ou polegadas-libras (in·lbf).
Torque de abertura e fechamento definido
O torque de abertura de uma válvula esfera fina é a quantidade de força necessária para começar a mover a esfera da posição fechada para a posição aberta. É quando você supera a resistência inicial, que pode ser devido a fatores como atrito entre a esfera e as sedes da válvula, a pressão do fluido contra a esfera e qualquer resistência mecânica na haste e no atuador da válvula.
Por outro lado, o torque de fechamento é a força necessária para girar a esfera da posição aberta de volta para a posição fechada. Semelhante ao torque de abertura, o torque de fechamento é afetado pelo atrito, pressão do fluido e resistência mecânica. Contudo, o processo de fechamento também pode ser influenciado pela direção do fluxo e pelo diferencial de pressão através da válvula.
Por que o torque é importante?
Compreender o torque de abertura e fechamento de uma válvula esfera fina é crucial por vários motivos.
Seleção adequada de válvula
Ao escolher uma válvula de esfera fina para uma aplicação específica, você precisa ter certeza de que os requisitos de torque da válvula são compatíveis com o atuador que você planeja usar. Um atuador é um dispositivo que fornece força para abrir e fechar a válvula. Se o atuador não conseguir gerar torque suficiente, a válvula poderá não abrir ou fechar corretamente, causando problemas de fluxo ou até mesmo danos à válvula.

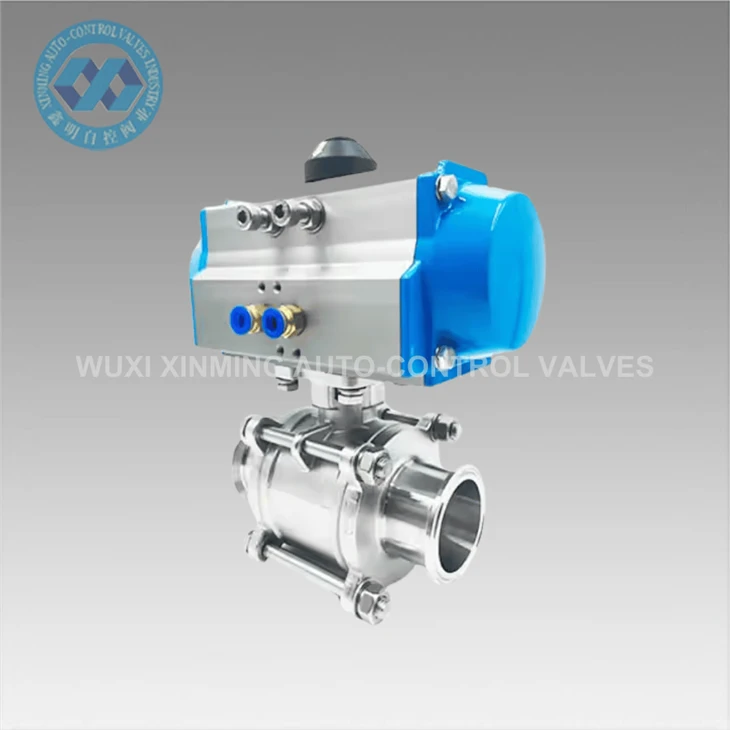

Por exemplo, se você estiver trabalhando com um sistema de alta pressão, precisará de uma válvula com uma classificação de torque mais alta e de um atuador que possa lidar com esse torque. Confira nossoVálvula de esfera de aço inoxidável 304 316 de grau sanitáriopara opções adequadas para vários requisitos de pressão e torque.
Eficiência do Sistema
O torque necessário para operar uma válvula pode ter um impacto significativo na eficiência geral de um sistema de fluidos. Se o torque for muito alto, significa que o atuador terá que trabalhar mais, o que pode levar ao aumento do consumo de energia. Por outro lado, se o torque for otimizado, a válvula pode operar suavemente com menos energia, reduzindo os custos operacionais a longo prazo.
Segurança
Em algumas aplicações, como nas indústrias química ou de petróleo e gás, a operação inadequada da válvula devido ao torque insuficiente pode ter sérias consequências de segurança. Uma válvula que não fecha corretamente pode causar vazamentos, que podem ser perigosos para o pessoal e o meio ambiente. Garantir que os requisitos de torque da válvula sejam atendidos é uma parte importante da manutenção de um ambiente de trabalho seguro.
Fatores que afetam o torque
Vários fatores podem influenciar o torque de abertura e fechamento de uma válvula esfera fina.
Tamanho da válvula
Geralmente, válvulas maiores requerem mais torque para operar porque possuem uma esfera maior e mais área de superfície em contato com o fluido e as sedes da válvula. À medida que o tamanho da válvula aumenta, a força necessária para mover a esfera também aumenta.
Pressão do Fluido
Uma pressão de fluido mais alta pode aumentar o torque necessário para abrir e fechar a válvula. Quando a pressão é alta, o fluido exerce mais força sobre a bola, dificultando seu giro. Isto é especialmente verdadeiro para válvulas em sistemas de alta pressão, como aquelas usadas em hidráulica industrial ou redes de tubulação de alta pressão.
Projeto de válvula
O projeto da válvula, incluindo o tipo de sede, o projeto da haste e a construção geral, podem afetar os requisitos de torque. Por exemplo, válvulas com sedes macias tendem a ter requisitos de torque mais baixos em comparação com aquelas com sedes metálicas porque o material macio reduz o atrito.
Direção do Fluxo
A direção do fluxo do fluido também pode afetar o torque. Em alguns casos, o fluxo pode auxiliar na abertura ou fechamento da válvula, reduzindo o torque necessário. Porém, em outras situações, o fluxo pode criar resistência adicional, aumentando o torque necessário.
Medindo Torque
Medir o torque de abertura e fechamento de uma válvula esfera fina é um passo importante para garantir seu funcionamento adequado. Existem vários métodos para medir o torque, mas o mais comum envolve o uso de uma chave dinamométrica.
Uma chave dinamométrica é uma ferramenta que permite aplicar uma quantidade específica de torque a um fixador ou, neste caso, à haste da válvula. Girando lentamente a válvula com o torquímetro e monitorando o torque aplicado, você pode determinar os valores de torque de abertura e fechamento.
É importante observar que as medições de torque devem ser realizadas sob condições específicas, como a uma determinada pressão e temperatura do fluido, para garantir resultados precisos.
Aplicações e requisitos de torque
Diferentes aplicações têm diferentes requisitos de torque para válvulas de esfera finas.
Encanamento Residencial
Em sistemas de encanamento residenciais, a pressão do fluido é relativamente baixa, portanto os requisitos de torque para válvulas esféricas finas também são baixos. Essas válvulas são normalmente operadas manualmente e uma simples alavanca manual pode fornecer força suficiente para abri-las e fechá-las.
Processos Industriais
Em ambientes industriais, como fábricas de produtos químicos, refinarias e instalações de geração de energia, os requisitos de torque podem ser muito maiores. Essas aplicações geralmente envolvem fluidos de alta pressão e válvulas de grandes tamanhos, portanto, são necessários atuadores mais potentes para operar as válvulas. Por exemplo, nossoVálvula de esfera de três vias com três braçadeiras de atuador pneumáticofoi projetado para aplicações industriais onde são necessários controle preciso e torque mais alto.
Indústria de Alimentos e Bebidas
Na indústria de alimentos e bebidas, válvulas de esfera finas são comumente usadas para aplicações sanitárias. Essas válvulas precisam ser fáceis de limpar e operar e geralmente exigem menores torques. NossoVálvula de esfera de aço inoxidável 304 316 de grau sanitárioé uma ótima opção para essas aplicações, oferecendo desempenho confiável com classificações de torque adequadas.
Escolhendo a válvula e o atuador corretos
Ao selecionar uma válvula de esfera fina e um atuador, é essencial considerar os requisitos de torque. Aqui estão algumas dicas para ajudá-lo a fazer a escolha certa:
Conheça sua aplicação
Entenda os requisitos específicos da sua aplicação, incluindo pressão do fluido, temperatura, vazão e tamanho da válvula. Isso o ajudará a determinar a classificação de torque apropriada para a válvula.
Consulte o Fabricante
Entre em contato com o fabricante da válvula para obter orientação sobre os requisitos de torque. Eles podem fornecer informações detalhadas sobre o desempenho da válvula e ajudá-lo a selecionar o atuador correto.
Considere a expansão futura
Se você antecipa futuras alterações ou expansões em seu sistema, escolha uma válvula e um atuador com uma classificação de torque um pouco mais alta para acomodar possíveis aumentos de pressão ou vazão.
Conclusão
Concluindo, o torque de abertura e fechamento de uma válvula esfera fina é um fator crítico que afeta seu desempenho, eficiência e segurança. Ao compreender o que é torque, por que ele é importante e os fatores que o influenciam, você poderá tomar decisões informadas ao selecionar uma válvula e um atuador para sua aplicação.
Se você está procurando uma válvula de esfera fina e precisa de ajuda com requisitos de torque ou seleção de válvula, não hesite em nos contatar. Somos um fornecedor líder de válvulas de esfera fina e temos uma ampla gama de produtos, incluindoVálvula de esfera acionada pneumática, para atender às suas necessidades. Nossa equipe de especialistas está pronta para ajudá-lo a encontrar a solução de válvula perfeita para o seu projeto. Vamos iniciar a conversa e encontrar a válvula certa para sua aplicação!
Referências
- Manual da Válvula, 4ª Edição, por Ernest O. Doebelin
- Mecânica dos Fluidos e Termodinâmica de Turbomáquinas, 5ª Edição, por SL Dixon e CA Hall
- Válvulas Industriais: Um Guia para Seleção e Aplicação, por John P. Carruthers
