Qual é o nível de vibração quando uma válvula esfera está em operação?

Como fornecedor experiente de válvulas esféricas, encontrei inúmeras dúvidas sobre os níveis de vibração durante a operação de uma válvula esférica. Compreender esses níveis de vibração é crucial para garantir o desempenho, a segurança e a eficiência a longo prazo da válvula e de todo o sistema ao qual ela está integrada.

Fatores que afetam os níveis de vibração

Características de fluxo de fluido
A natureza do fluido que flui através da válvula esférica desempenha um papel significativo na determinação do nível de vibração. Fluidos de alta velocidade podem causar mais turbulência e flutuações de pressão, que por sua vez levam ao aumento das vibrações. Por exemplo, em uma tubulação onde o fluido flui a uma velocidade muito alta, a mudança repentina de direção ao passar pela válvula esférica pode criar redemoinhos e vórtices. Estas perturbações do fluido exercem forças instáveis nos componentes da válvula, resultando em vibrações. Além disso, se o fluido tiver alta viscosidade, poderá causar mais resistência e padrões de fluxo irregulares, contribuindo também para vibrações.
Projeto e geometria da válvula
O design da válvula esférica em si é um fator chave. Uma válvula de esfera bem projetada com contornos internos suaves pode minimizar perturbações de fluidos e, assim, reduzir vibrações. Por exemplo, válvulas com projeto de porta completa, onde o diâmetro da válvula é do mesmo tamanho da tubulação, permitem um fluxo mais laminar do fluido, reduzindo as chances de turbulência e vibração. Por outro lado, uma válvula de passagem reduzida pode causar quedas de pressão e interrupções de fluxo mais significativas, levando a níveis de vibração mais elevados. O formato da bola e do assento também são importantes. Uma esfera com superfície irregular ou sede mal usinada pode causar vedação irregular e vazamento de fluido, o que pode gerar vibrações.
Condições Operacionais
A pressão e a temperatura do sistema no qual a válvula esférica opera podem afetar os níveis de vibração. Os sistemas de alta pressão podem sujeitar a válvula a forças maiores, o que pode fazer com que a válvula vibre mais. Da mesma forma, temperaturas extremas podem afetar as propriedades dos materiais dos componentes da válvula. Por exemplo, em altas temperaturas, alguns materiais podem se expandir, alterando as folgas entre a esfera e a sede, o que pode levar ao aumento das vibrações. Além disso, mudanças rápidas de pressão ou temperatura, como as causadas pela abertura ou fechamento repentino da válvula, podem criar ondas de choque no fluido, resultando em vibrações transitórias.
Instalação e montagem
A instalação adequada é essencial para minimizar as vibrações. Se a válvula esférica não for instalada corretamente, ela poderá ficar sujeita a desalinhamento ou tensão excessiva. Por exemplo, se a válvula não estiver devidamente alinhada com a tubulação, poderá causar forças desiguais no corpo da válvula, causando vibrações. O suporte inadequado durante a instalação também pode permitir que a válvula se mova livremente, aumentando a amplitude da vibração. Além disso, o tipo de hardware de montagem utilizado pode afetar a transferência de vibração. O uso de suportes flexíveis pode ajudar a absorver algumas das vibrações, enquanto os suportes rígidos podem transmitir vibrações mais facilmente para a estrutura circundante.

Medindo Níveis de Vibração

Para avaliar com precisão os níveis de vibração de uma válvula esfera durante a operação, vários métodos podem ser empregados.

Acelerômetros
Acelerômetros são sensores comumente usados para medir vibrações. Eles podem ser fixados ao corpo da válvula em locais estratégicos para detectar a aceleração das vibrações. Ao analisar os dados de aceleração, podemos determinar a frequência e amplitude das vibrações. Vibrações de alta frequência podem indicar problemas como cavitação de fluido ou ressonância mecânica, enquanto vibrações de grande amplitude podem ser sinal de um problema mais sério, como desalinhamento ou componente danificado.
Vibrômetros Laser Doppler
Esses dispositivos usam luz laser para medir a velocidade da superfície vibrante. Eles oferecem um método de medição de vibração sem contato, que é particularmente útil em situações onde não é viável conectar sensores diretamente à válvula, como em ambientes perigosos ou de alta temperatura. Os vibrômetros Laser Doppler podem fornecer medições altamente precisas da velocidade de vibração, permitindo uma análise detalhada das características de vibração.
Software de análise de vibração
Uma vez coletados os dados de vibração, o software de análise de vibração pode ser usado para processar e interpretar os dados. Este software pode identificar padrões, frequências e amplitudes das vibrações e compará-los com padrões predefinidos ou dados de linha de base. Ao fazer isso, ele pode ajudar a diagnosticar possíveis problemas, como desgaste, componentes soltos ou problemas relacionados a fluidos.

Níveis de vibração aceitáveis

A determinação dos níveis de vibração aceitáveis para uma válvula esfera depende de vários fatores, incluindo a aplicação, o tipo de válvula e os padrões da indústria.

Padrões da Indústria
Diferentes indústrias têm seus próprios padrões para níveis de vibração em válvulas. Por exemplo, na indústria de petróleo e gás, onde as válvulas são frequentemente utilizadas em aplicações de alta pressão e alto fluxo, existem padrões rigorosos para garantir a segurança e a confiabilidade do equipamento. Esses padrões normalmente especificam as amplitudes e frequências de vibração máximas permitidas para diferentes tipos de válvulas. Na indústria de geração de energia, padrões semelhantes são usados para evitar danos às válvulas e outros componentes da usina.
Aplicação - Requisitos Específicos
A aplicação específica da válvula esfera também influencia os níveis de vibração aceitáveis. Por exemplo, em um sistema de controle de precisão, mesmo pequenas vibrações podem afetar a precisão do controle de fluxo, portanto, são necessários níveis de vibração muito baixos. Em contraste, numa aplicação menos crítica, tal como um simples sistema de abastecimento de água, níveis de vibração ligeiramente mais elevados podem ser tolerados, desde que não causem quaisquer danos significativos à válvula ou à tubagem.

Impacto da vibração excessiva

A vibração excessiva em uma válvula esférica pode ter diversas consequências negativas.

Desgaste e rasgo de componentes
As vibrações podem fazer com que os componentes da válvula esfreguem uns contra os outros, causando maior desgaste. Por exemplo, a esfera e a sede podem sofrer desgaste acelerado devido à vibração constante, o que pode afetar o desempenho de vedação da válvula. Com o tempo, isso pode causar vazamentos e redução da eficiência da válvula. Além disso, outros componentes internos, como a haste e a gaxeta, também podem estar sujeitos a desgaste, o que pode comprometer ainda mais a funcionalidade da válvula.
Danos Estruturais
A exposição prolongada a vibrações de alto nível pode causar danos estruturais ao corpo da válvula e à tubulação circundante. As vibrações podem criar concentrações de tensão na válvula, causando rachaduras ou fraturas no material. Isto pode não só resultar em reparações dispendiosas, mas também representar um risco de segurança, especialmente em aplicações onde o fluido manuseado é perigoso.
Geração de Ruído
As vibrações podem gerar ruído, o que pode ser um incômodo em ambientes industriais. Ruído excessivo também pode indicar um problema na válvula, como cavitação de fluido ou ressonância mecânica. Além disso, a exposição contínua a níveis elevados de ruído pode ter um impacto negativo na saúde dos trabalhadores nas proximidades.

Nossas soluções como fornecedor de válvulas esféricas

Como fornecedor de válvulas esféricas, oferecemos uma gama de soluções para resolver problemas de vibração.

Design de válvula de alta qualidade
Projetamos nossas válvulas de esfera com foco na minimização de vibrações. Nossos engenheiros usam simulações avançadas de dinâmica de fluidos computacional (CFD) para otimizar a geometria interna da válvula, garantindo um fluxo suave e laminar do fluido. Também usamos materiais de alta qualidade e processos de fabricação precisos para garantir a precisão e confiabilidade dos componentes da válvula. Por exemplo, nossoVálvula de esfera elétricafoi projetado com um caminho de fluxo simplificado para reduzir turbulência e vibração.
Personalização
Entendemos que diferentes aplicações têm requisitos diferentes. É por isso que oferecemos soluções personalizadas de válvulas de esfera para atender às necessidades específicas de nossos clientes. Quer se trate de uma aplicação de alta pressão e alta temperatura ou de um sistema de controle de precisão, podemos projetar e fabricar uma válvula de esfera que pode operar com vibrações mínimas. Por exemplo, nossoVálvula de esfera cerâmicaé adequado para aplicações onde são necessárias alta resistência ao desgaste e baixa vibração.
Suporte de instalação e manutenção

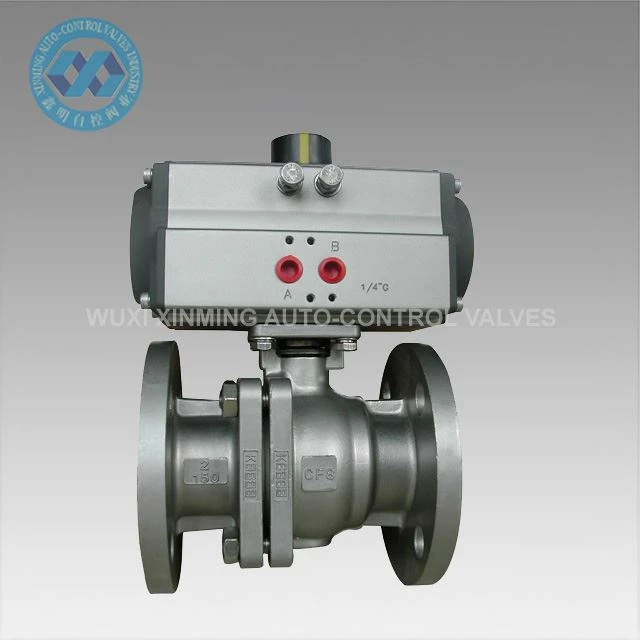

Fornecemos suporte abrangente de instalação e manutenção aos nossos clientes. Nossos técnicos podem auxiliar na instalação adequada da válvula esfera para garantir que ela esteja corretamente alinhada e apoiada. Também oferecemos serviços de manutenção regulares, incluindo monitoramento e análise de vibração, para detectar e resolver quaisquer problemas potenciais antes que se tornem problemas graves. NossoVálvula de esfera de aço inoxidável flangeadavem com diretrizes detalhadas de instalação e manutenção para ajudar nossos clientes a garantir seu desempenho a longo prazo.

Se você procura válvulas esfera de alta qualidade com baixos níveis de vibração para sua aplicação, teremos o maior prazer em discutir suas necessidades. Nossa equipe de especialistas pode fornecer aconselhamento profissional e soluções personalizadas. Contate-nos hoje para iniciar o processo de negociação de aquisição e encontrar a válvula de esfera perfeita para suas necessidades.

Referências

ANSI/ISA - 75.23 - 2002, “Teste de vibração da válvula de controle”
API 6D, “Especificação para Válvulas de Tubulação”
ASME B31.3, “Tubulação de Processo”
