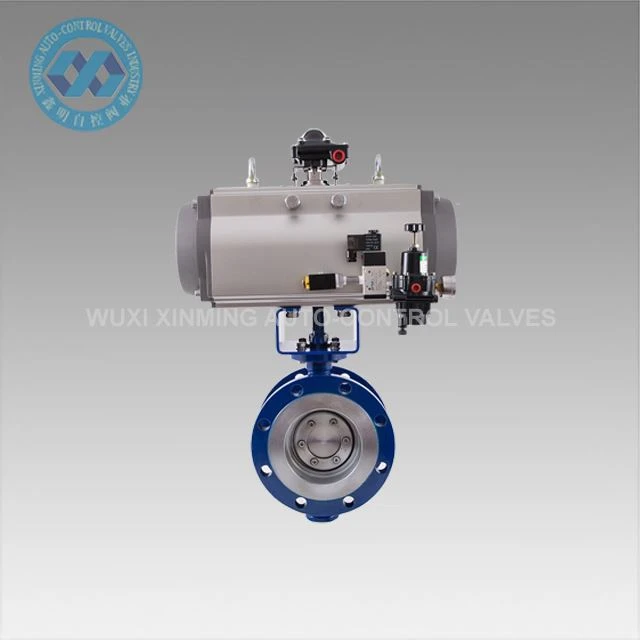

Válvula borboleta com metal com metal

A válvula borboleta com metal com metal é adequada para tubulações de alta-temperatura, alta-pressão e preservação de calor-. Tem a função de abrir, fechar ou regular o fluxo. Possui estrutura compacta, tamanho pequeno, peso leve, operação flexível e uso conveniente.

Enviar inquérito

Descrição

Nossa válvula borboleta com metal com metal é uma solução de controle de fluxo compacta, leve e{0}} econômica que oferece desempenho versátil em diversas aplicações. Projetado com uma configuração estilo wafer-para fácil instalação de flange, ele é particularmente adequado para sistemas de tubulação-com espaço limitado em serviços de água, ar, gás e produtos químicos leves. A válvula se destaca em condições exigentes, incluindo tubulações de alta-temperatura, alta-pressão e preservação de calor-, fornecendo funções confiáveis de abertura/fechamento e recursos precisos de ajuste de fluxo. Seu design otimizado combina uma estrutura compacta, dimensões reduzidas e construção leve com operação flexível para uso conveniente em diversos ambientes industriais.

Parâmetro técnico:

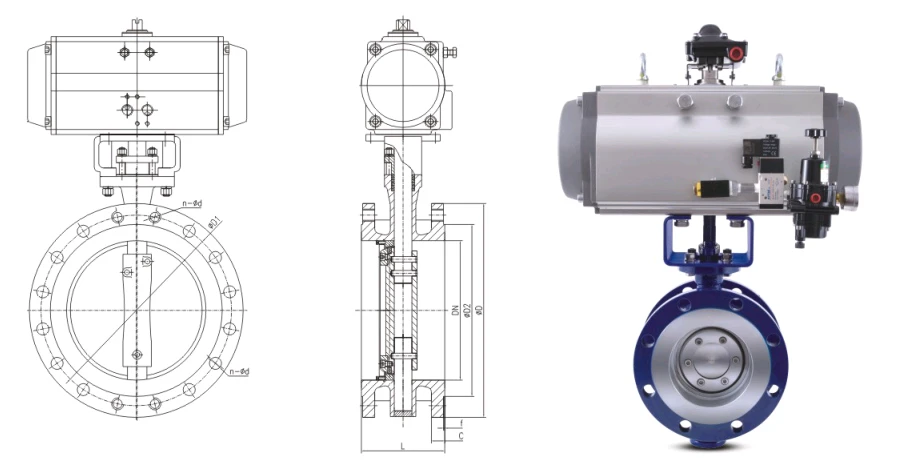

product-908-465

Diâmetro nominal DN (mm)	L (mm)	D (mm)	D1 (mm)	D2 (mm)	C (mm)	Hum)	n-d
80	114	200	160	132	20	310	8-18
100	127	220	180	156	22	325	8-18
125	140	250	210	184	22	360	8-18
150	140	285	240	211	24	395	8-22
200	152	340	295	266	24	480	12-22
250	165	405	355	319	26	550	12-26
300	178	460	410	370	28	610	12-26
350	190	520	470	429	30	710	16-26
400	216	580	525	480	32	755	16-30
450	222	640	585	548	40	835	20-30
500	229	715	650	609	44	900	20-33
600	267	840	770	720	54	1060	20-36
700	292	910	840	794	40	1170	24-36
800	318	1025	950	901	42	1320	24-39
900	330	1125	1050	1001	44	1440	28-39
1000	410	1255	1170	1112	46	1640	28-42
1200	470	1485	1390	1328	52	1850	32-48
1400	530	1685	1590	1530	58	2040	36-48
1600	600	1930	1820	1750	64	2280	40-55
1800	670	2130	2020	1950	68	2495	44-55
2000	760	2345	2230	2150	70	2685	48-60

Padrão executivo		Escopo de aplicação
Projeto e fabricação	JB/T8527,GB/T12224,API609,ASME B16.34 etc.Padrão	Diâmetro nominal	DN50-DN3600 2"-144"	Válvulas diferentes têm dimensões diferentes. Por favor ligue para mais detalhes
Flange de conexão	GB/T9113.1~9113.4,ASME B16.5,ASME B16.47 etc.Padrão	Pressão nominal	PN2.5-PN260 Classe150-Class1500
Comprimento da estrutura	GB/T12221API609 IS05752, etc.Padrão	Faixa de temperatura	-196C-600C
Inspeção e experimento	JB/T9092 GB/T26480 API598 IS05208 etc.Padrão	Método de conexão	Tipo de flange, tipo buttweld, tipo wafer, tipo lug, etc.
		Material do corpo	Aço carbono, aço cromo molibdênio, aço inoxidável austenítico, aço inoxidável duplex, liga de titânio, Hastelloy, Monel, etc.

Características do produto:
Vedação de metal premium: sede e disco em aço inoxidável endurecido garantem fechamento confiável-mesmo após uso prolongado
Projeto de alta-temperatura/alta{1}}pressão: adequado para serviços de até 650 graus e classificações de pressão ANSI classe 600
Compacto e leve: 30% mais leve que válvulas gaveta com classificações comparáveis
Fluxo-bidirecional: excelente desempenho de vedação em ambas as direções de fluxo

Vantagens do projeto:
O design-com deslocamento triplo evita desgaste e garante vazamento zero
A construção-à prova de fogo atende aos padrões API 607/6FA
O baixo torque operacional reduz os requisitos do atuador
Operação-livre de manutenção e longa vida útil

Aplicações típicas:
Processos de refinaria e petroquímicos
Sistemas de vapor para usinas de energia
Transmissão de gás-em alta temperatura
Processamento químico com meios abrasivos

Sobre nós:

Os atuadores pneumáticos da série XM produzidos por nossa empresa são pesquisados, desenvolvidos e projetados com base na aplicação abrangente da introdução de novas tecnologias, novos materiais, novos processos e conceitos inovadores no país e no exterior, e cumprem integralmente os novos padrões internacionais: ISO5211, DIN3337 e VDINDE-3845, padrão NAMUR. Os produtos passaram na inspeção da agência nacional de supervisão técnica e na demonstração do sistema de qualidade internacional ISO9001:2000. Os produtos são amplamente utilizados no controle automático da indústria química, refino de petróleo, mineração, usinas de energia, metalurgia, construção, medicina, alimentos, gás, pesquisa científica, etc.

A empresa adere ao princípio corporativo de "buscar o melhor, a tecnologia em primeiro lugar, a sinceridade e a confiabilidade". Estamos comprometidos com uma gestão perfeita, alta qualidade, eficiência duplicada, para fornecer aos clientes serviços satisfatórios e para estabelecer um relacionamento cooperativo relativamente estável e bom em indústrias relacionadas. Todos os meus colegas da empresa esperam sinceramente cooperar com você para criar brilho juntos.

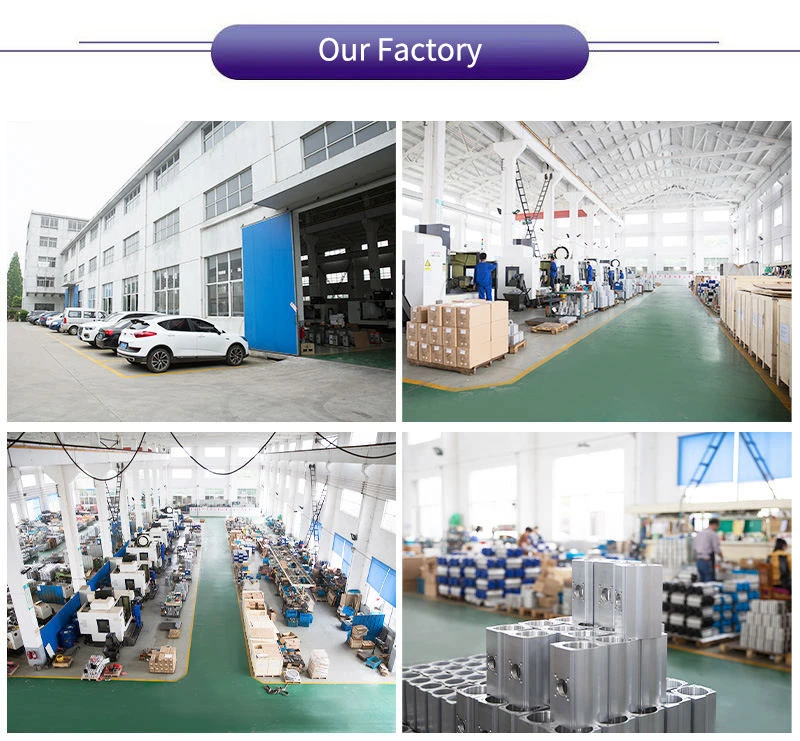

Our Factory
