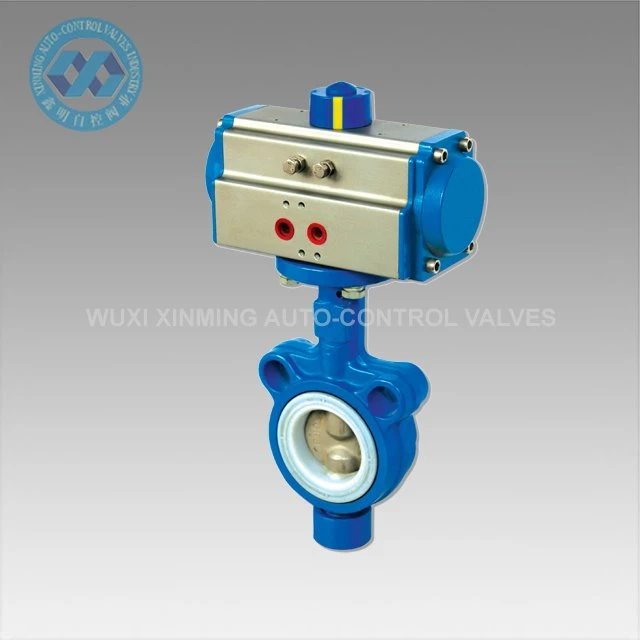

A válvula borboleta wafer tem uma estrutura simples, tamanho pequeno, peso leve, baixo custo, controle e operação convenientes, grande área de circulação eficaz, abertura e fechamento rápidos, economia de trabalho e bom desempenho de vedação, e tem as vantagens de vedação rígida de metal e vedação elástica.
Para iniciar e interromper automaticamente o fluxo mais rapidamente do que válvulas{0}acionadas por motor, que operam com ar comprimido. Você deve controlar o ar para o atuador usando a válvula piloto elétrica incluída ou uma válvula liga/desliga manual. As válvulas não requerem uma queda mínima de pressão entre a entrada e a saída para funcionar.
O atuador é montado diretamente no corpo da válvula para minimizar o movimento e reduzir o desgaste. Um indicador visual de fluxo na parte superior do atuador mostra se a válvula está aberta ou fechada. O comando manual permite operar a válvula durante cortes de energia.
Detalhes do produto
| Nome do produto | Válvula borboleta wafer |
| Marca | XM e OEM também são aceitos |
| Tamanho da válvula borboleta | 25mm-1000mm |
| Certificação | Marcação, ATEX, SIL3, ISO9001:2016 |
| Tipo de válvula | Borboleta |
| Para uso com | Água, Óleo, Ar, Gás Natural, Vapor, Água Potável |
| Material de vedação | Borracha EPDM, NBR, PTFE, metal-com{1}}metal |
| Especificações atendidas | API 609 |

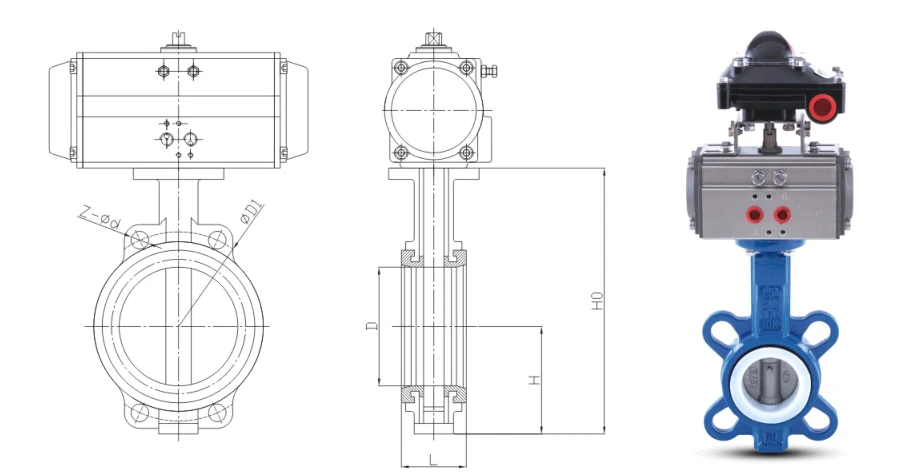

Parâmetro técnico:
| Diâmetro nominal | D (mm) | D1 (mm) | Hum) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| milímetros | polegada | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Projeto e fabricação de válvulas | De acordo com o padrão GB/T12238 | ||||||
| Tamanho do flange da válvula | De acordo com o padrão GB/T9113, GB/T17241.6 | ||||||
| Comprimento estrutural da válvula | De acordo com o padrão GB/T12221 | ||||||
| Inspeção e experimento de válvulas | De acordo com o padrão GB/T13927 | ||||||
Características do produto:
• Leve e compacto: O peso do mesmo calibre é de apenas 1/6 da válvula gaveta e o espaço de instalação é reduzido em 50%
• Vedação de grau de bolha-bidirecional: sede de válvula elástica EPDM/NBR/VITON/PTFE, vazamento zero (ISO 5208 Taxa A)
• Baixo torque: placa borboleta simplificada + luva auto{1}lubrificante, fácil de acionar por atuadores manuais, pneumáticos e elétricos
• Manutenção on-line: O corpo da válvula não se estende para dentro da tubulação e a placa borboleta pode ser retirada afrouxando quatro parafusos de flange para desmontagem e montagem
• Multifuncional: pode ser totalmente aberto e fechado e também pode ser regulado com precisão na faixa de 15 graus a 75 graus
Aplicações do produto:
• Água municipal: água bruta, água limpa, esgoto, isolamento de estação de bombeamento
• HVAC: ar condicionado central, aquecimento urbano, circulação de água de resfriamento
• Alimentos e medicamentos: sistema de limpeza CIP/SIP, grau sanitário FDA 3A opcional
• Químico e petroquímico: ácido fraco e álcali, solvente, pó, tubulação de transporte pneumático
• Energia elétrica: torre de resfriamento, condensado, sistema de extinção de incêndios
Capacidade de fornecimento
Capacidade de fornecimento: 1000 unidades por mês, válvula borboleta pneumática
Embalagem e entrega
Detalhe da embalagem:
1) Se for uma grande quantidade, uma caixa de madeira compensada
2) Se for uma pequena quantidade, uma caixa ou palete de madeira compensada
Porto de partida: Xangai, China
Tempo de espera:
|
Quantidade (Unidades) |
1-50 |
51-1000 |
＞1001 |
|
Husa. Tempo (dias) |
Bens em estoque |
30 |
A ser negociado |
Nosso serviço
1) linha direta 7x24 horas
2)Rigoroso controle de qualidade
3)Boa qualidade a um preço favorável
4)Excelente pós--atendimento
5) Suporte técnico on-line
6) Prazo de entrega rápido
Dicas de seleção e pedido:
Quando o meio contém partículas maiores ou iguais a 2 mm, escolha uma vedação rígida ou uma estrutura excêntrica dupla.
Quando a segurança contra incêndio é necessária, o enchimento de grafite + tala SS316L pode ser selecionado.
Fornece 24 V/220 V elétrico, dupla ação pneumática/reset de mola, interruptor de limite, conjunto completo de posicionador.
Se você precisar de desenhos CAD de válvula borboleta Wafer, modelos 3D ou soluções de personalização de projetos, entre em contato com: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
