estrutura central
Módulo de conversão elétrica
Conversor I/P: o sinal de corrente é linearmente convertido no sinal de pressão (como o posicionador analógico).
Microprocessador: O núcleo do localizador inteligente, processamento integrado de algoritmo, função de auto-diagnóstico.
Módulo de amplificador pneumático
Relé pneumático: amplifica o sinal de pressão do ar para garantir um impulso suficiente para acionar válvulas grandes.
Mecanismo de feedback
Baste de conexão mecânica: conecta a haste ao posicionador para transmitir o sinal de deslocamento.
Sensores sem contato: como sensores de relutância, reduzem o desgaste mecânico.
Interface de interação homem-máquina
Exibição do LCD: Abertura da válvula de exibição, código de falha, etc.
Botão de operação: usado para calibração local ou configuração de parâmetros.

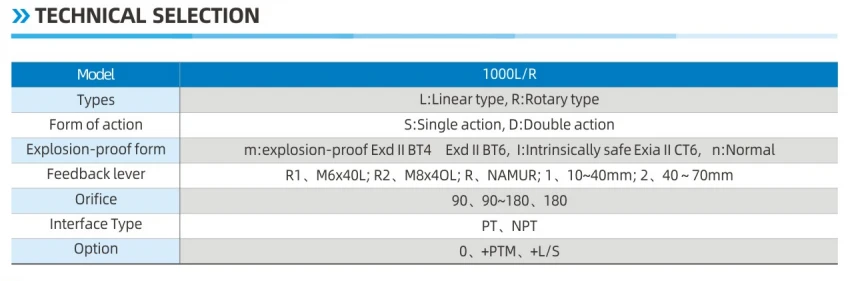

Pontos de seleção
Correspondência de sinal
Tipo de sinal de entrada: 4-20 ma, 0-10 v, fieldbus protocolo.
Saída Pressão da fonte do ar: geralmente 0. 14-0. 7mpa, precisam atender às necessidades do atuador.
Característica da válvula
Requisitos de impulso: de acordo com o tamanho da válvula (como DN300 ou mais, precisa de um posicionador de impulso alto).
Tipo de AVC: AVC reto (como válvula globo) versus ângulo (como válvula de esfera, válvula de borboleta).
Necessidades especiais
Requisitos à prova de explosão: a certificação ATEX ou IECEX é necessária para a indústria petroquímica.
Nível de proteção: IP67 ou acima para aplicações externas.
Projeto dividido: o corpo da válvula de alta temperatura precisa ser separado do corpo de posicionamento.
Cenários de aplicação típicos
Válvula de redução da pressão da refinaria de petróleo: responda rapidamente às flutuações de pressão para evitar a sobrepressão.
Controle de entrada da turbina da usina: controle preciso do fluxo de vapor para corresponder à carga.
Válvulas assépticas para a indústria farmacêutica: atenda aos requisitos GMP para limpeza e precisão.
Regulação do fluxo de tratamento de água: adapte -se a um grande fluxo, alto meio de viscosidade.
