Os atuadores pneumáticos desempenham um papel importante na automação industrial em virtude de sua segurança, confiabilidade e economia. Ao selecionar, a demanda de carga, as condições ambientais, a precisão do controle e o custo de manutenção devem ser considerados de maneira abrangente, e acessórios como posicionador e interruptor de limite devem ser usados para melhorar o desempenho, se necessário. Para cenários de controle de alta precisão ou complexos, sistemas elétricos ou hidráulicos complementares podem ser combinados.
a estrutura básica e o princípio de trabalho dos atuadores pneumáticos
1. Composição do núcleo
Unidade de acionamento pneumático:
Cilindro: pistão ou estrutura de filme que converte a pressão do ar em movimento mecânico.
Pistão/diafragma: empurre o eixo de saída (rotação ou movimento linear) após a compressão.
Mecanismo de transmissão:

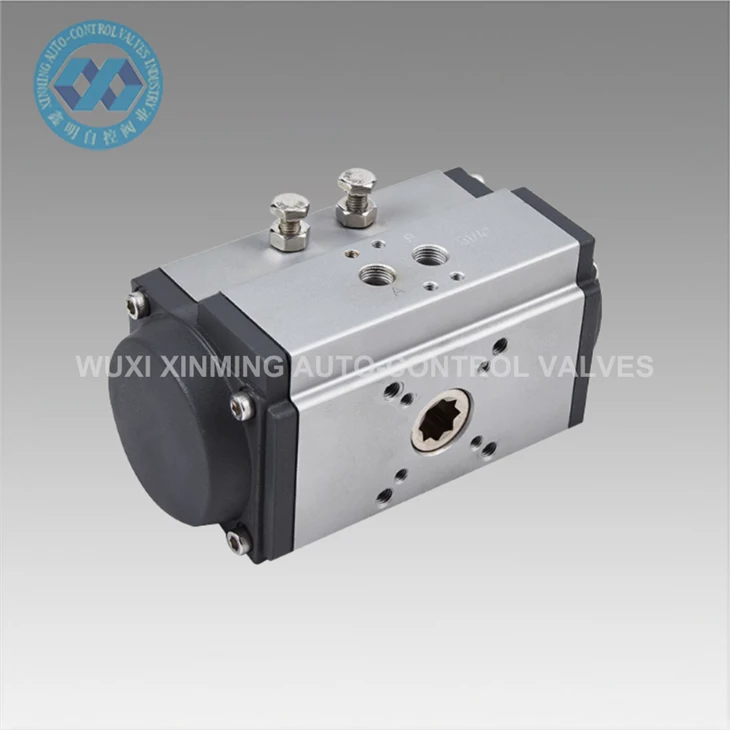

Rack e pinhão (tipo rotativo): converte o movimento linear em rotação.
Mecanismo de retorno da mola (tipo de ação única): Usado para redefinição quando não há fonte de ar.
Acessórios de controle:
Válvula solenóide: controle a direção do fluxo de ar para obter ação de comutação.
Posicionador: Receba sinais de controle (como 4-20 ma), ajuste com precisão a abertura.
Chave de limite: sinal de feedback Position para controle de intertravamento.
2. Como funciona
O ar comprimido entra no cilindro através de uma válvula solenóide e empurra o pistão ou o diafragma para produzir um movimento reto ou rotativo. Dependendo do modo de ação:
Ação única (retorno da mola): um lado do suprimento de gás, a mola fornece a força de redefinição. Redefinição automática quando o ar é perdido.
Atuação dupla: Alternando o suprimento de gás de ambos os lados, sem mola, exigindo sinais externos para controlar o movimento bidirecional.
