Visão geral do produto
A caixa de chave fim de curso mecânica APL-210N foi projetada para indicação precisa da posição da válvula e feedback em sistemas de automação industrial. É amplamente utilizado em atuadores rotativos pneumáticos e válvulas de quarto de volta, como válvulas esféricas e válvulas borboleta, para fornecer sinais confiáveis de status de abertura/fechamento para sistemas de controle.
Esta caixa de interruptor de limite converte a rotação mecânica da haste da válvula em sinais de comutação elétrica através de um mecanismo de came interno, garantindo monitoramento preciso da posição durante a operação automatizada da válvula. É um componente essencial em indústrias de processo onde o feedback-do status da válvula em tempo real é necessário para um controle seguro e estável do sistema.
Princípio de funcionamento
O APL-210N é instalado no topo de um atuador pneumático e ligado mecanicamente à haste da válvula. Quando a válvula gira entre 0 graus e 90 graus, o came dentro da caixa de distribuição gira de acordo e aciona os interruptores mecânicos internos.

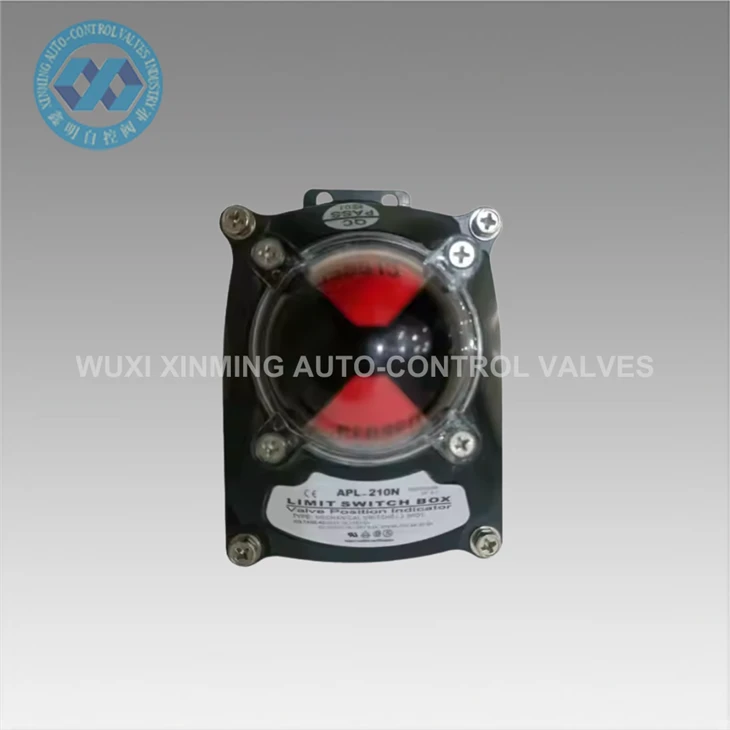

Essas chaves enviam sinais ON/OFF para PLC ou sistemas de controle, indicando se a válvula está na posição totalmente aberta ou totalmente fechada. Um indicador visual na tampa superior fornece uma confirmação clara no local, sem abrir o dispositivo.
Especificações Técnicas
| Modelo | APL-210N |
| Tipo de produto | Caixa de interruptor de limite mecânico |
| Aplicativo | Indicação de posição da válvula |
| Válvulas Compatíveis | Válvula de esfera, válvula borboleta |
| Faixa de rotação | 0 grau – 90 graus |
| Material da Habitação | Liga de alumínio |
| Classe de Proteção | IP67 |
| Padrão de montagem | NAMUR |
| Tipo de sinal | Interruptor liga/desliga mecânico |
| Instalação | Atuador rotativo pneumático montado |
Aplicativos
A caixa de chave fim de curso APL-210N é amplamente utilizada em sistemas de automação industrial que exigem feedback da posição da válvula:
- Sistemas de controle de válvulas para oleodutos e gasodutos
- Instalações de tratamento de água e águas residuais
- Plantas de processamento químico
- Sistemas de geração de energia
- Linhas de automação de processos industriais
- HVAC e sistemas gerais de controle de fluxo
Em operação típica, ele é instalado em um atuador pneumático que aciona uma válvula borboleta, onde reporta continuamente o status de abertura/fechamento da válvula para a sala de controle para monitoramento seguro do processo.
