Princípio de trabalho cooperativo
Link de controle:
PLC/controlador → Sinal elétrico da válvula solenóide → Comutação de canal de ar comprimido → Ação do atuador pneumático (On/Off/Ajuste).
Processo típico:
A válvula solenóide obtém energia, alterna o caminho do gás e o ar comprimido entra na câmara do atuador;
A pressão empurra o pistão/diafragma, resultando em deslocamento mecânico;
Após a falha de energia, a válvula solenóide é redefinida, o gás é descarregado e o atuador retorna à posição inicial (retorno da mola ou suprimento de gás reverso).
Projeto da estrutura do núcleo
Seção da válvula solenóide
Tipo de corpo da válvula:
Tee de duas posições (2/3): Controle cilindro de ação única (ingestão única + escape).
Duas posições de cinco direções (2/5): Controle cilindros de ação dupla (ingestão dupla + escape duplo).
Modo de direção:
Ação direta: unidade direta de pequeno fluxo (resposta rápida, adequada para operação de alta frequência).
Operado por piloto: comutação assistida pela pressão do ar (fluxo grande, cenários de alta pressão).
Design especial:
Bobinas à prova de explosão (certificado ATEX) para ambientes inflamáveis;
Baixo consumo de energia (0. 5w ~ 1w) para prolongar a duração da bateria;
Botão de emergência manual (pode ser forçado a alterar o caminho do gás em caso de falha de energia).
Combinando com o atuador
Padrão de interface: atende às especificações ISO 15407 ou NFPA para garantir uma conexão rápida do gás.
Correspondência de fluxo: o valor do CV da válvula deve atender aos requisitos de velocidade do atuador.

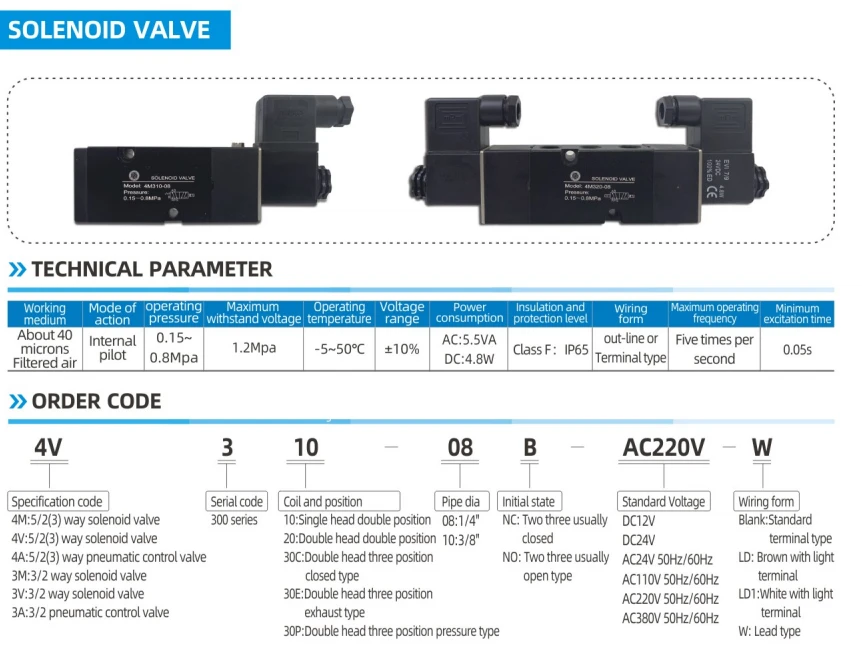

Principais parâmetros de desempenho
Compatibilidade de tensão: CC 24V (comumente usado na indústria), AC 220V (cenário de alta potência).
Tempo de resposta: Menos ou igual a 50ms (válvula de alta velocidade pode atingir 10ms, afetando a frequência do atuador).
Faixa de pressão de trabalho: {{0}}.
Classe de proteção: IP65 (à prova de poeira e à prova d'água) adequado para condições duras de trabalho.
Vida de bicicleta: maior ou igual a 10 milhões de vezes (design industrial de alta confiabilidade).
Cenários de aplicação típicos
Controle automático da válvula:
Abertura remota e fechamento da válvula de esfera de oleoduto;
Controle preciso do fluxo das válvulas de regulação em plantas químicas.
Unidade de ação mecânica:
Pinça de cilindro automática da linha de produção;
Empurro e posicionamento de material de máquinas de embalagem.
Sistema de intertravamento de segurança:
Cortar rapidamente o suprimento de ar durante o desligamento de emergência (ESD);
Fechamento de emergência pneumático da válvula de incêndio.
