Garantir o alinhamento adequado de uma válvula de esfera de cerâmica durante a instalação é crucial para seu desempenho e longevidade ideais. Como fornecedor de válvula de esfera de cerâmica respeitável, entendo o significado desse processo e estou aqui para compartilhar informações valiosas sobre como obter um alinhamento preciso.
Compreendendo a importância do alinhamento
Antes de se aprofundar no processo de instalação, é essencial compreender por que o alinhamento adequado é tão vital. Uma válvula de esfera cerâmica desalinhada pode levar a uma variedade de problemas, incluindo vazamentos, controle de fluxo reduzido, desgaste prematuro e até falhas do sistema. Quando uma válvula não está alinhada corretamente, a bola pode não sentar adequadamente dentro do corpo da válvula, causando lacunas que permitem que o fluido ou o gás escape. Isso não apenas compromete a eficiência do sistema, mas também pode representar riscos de segurança em determinadas aplicações.
Preparação de pré-instalação
A primeira etapa para garantir o alinhamento adequado é a preparação completa da instalação. Comece inspecionando cuidadosamente a válvula e todos os componentes associados, como flanges, juntas e tubulações. Verifique se há sinais de dano, deformação ou detritos que possam afetar o alinhamento ou o desempenho da válvula. Limpe todos os componentes cuidadosamente para remover a sujeira, a ferrugem ou outros contaminantes.
Em seguida, meça as dimensões da válvula e a tubulação para garantir um ajuste adequado. A válvula deve ser o tamanho correto e a classificação de pressão para a aplicação específica. Também é importante verificar se a tubulação é reta e livre de qualquer curvas ou torções que possam causar desalinhamento. Se necessário, use as ferramentas apropriadas para endireitar a tubulação ou fazer os ajustes necessários.
Técnicas de alinhamento
Inspeção visual
A inspeção visual é uma maneira simples e eficaz de iniciar o processo de alinhamento. Coloque a válvula na posição desejada dentro do sistema de tubulação e verifique visualmente os sinais óbvios de desalinhamento. Procure lacunas entre os flanges da válvula e os flanges de tubulação, ou qualquer desalinhamento visível do corpo da válvula com a tubulação. Use uma rédea ou um nível para ajudá -lo a determinar se a válvula é reta e nivelada.
Uso de ferramentas de alinhamento
Além da inspeção visual, existem várias ferramentas de alinhamento disponíveis que podem ajudar a garantir o alinhamento preciso. Uma ferramenta comumente usada é um sistema de alinhamento a laser. Este sistema projeta um feixe de laser na válvula e na tubulação, permitindo medir com precisão e ajustar o alinhamento. Os sistemas de alinhamento a laser são altamente precisos e podem detectar até os menores desalinhamentos.
Outra ferramenta útil é um indicador de discagem. Um indicador de discagem pode ser usado para medir a quantidade de desalinhamento entre a válvula e a tubulação. Ao conectar o indicador de discagem à válvula ou tubulação e movê -la ao longo da superfície, você pode medir quaisquer desvios do alinhamento desejado. Esta informação pode ser usada para fazer os ajustes necessários.
Alinhamento do flange
O alinhamento adequado do flange é crucial para o alinhamento geral da válvula de esfera de cerâmica. Ao conectar a válvula à tubulação usando flanges, verifique se as faces do flange são paralelas e os orifícios dos parafusos estão alinhados adequadamente. Use uma ferramenta de alinhamento do flange ou um conjunto de parafusos para manter os flanges no lugar durante o processo de alinhamento. Certifique -se de apertar os parafusos uniformemente para evitar estresse desigual nos flanges, o que pode causar desalinhamento.
Processo de instalação
Depois que o alinhamento foi verificado, é hora de prosseguir com a instalação. Comece aplicando uma junta adequada às faces do flange da válvula e da tubulação. A junta deve ser o tamanho e o material corretos para a aplicação específica. Coloque cuidadosamente a válvula na posição e alinhe os orifícios dos parafusos com os dos flanges de tubulação. Insira os parafusos através dos orifícios e aperte -os para segurar a válvula no lugar.
Em seguida, use uma chave de torque para apertar os parafusos com o valor de torque recomendado. Acabando - apertar ou menos - apertar os parafusos pode levar a desalinhamento ou vazamentos. Consulte as especificações do fabricante da válvula para obter os valores de torque corretos. Aperte os parafusos em um padrão cruzado para garantir a distribuição uniforme da força de aperto.
Teste e verificação
Após a conclusão da instalação, é importante testar a válvula para garantir o alinhamento e a funcionalidade adequados. Realize um teste de pressão para verificar se há vazamentos. Aumente gradualmente a pressão no sistema e monitore a válvula para obter sinais de vazamento. Se forem detectados algum vazamento, desligue imediatamente o sistema e faça os ajustes necessários.
Além do teste de pressão, execute também um teste de fluxo para verificar se a válvula está funcionando corretamente. Abra e feche a válvula várias vezes para garantir a operação suave e o controle adequado do fluxo. Verifique a taxa de fluxo e a queda de pressão através da válvula para garantir que elas estejam dentro do intervalo aceitável.
Conclusão
O alinhamento adequado de uma válvula de esfera de cerâmica durante a instalação é uma etapa crítica que não deve ser negligenciada. Seguindo as etapas descritas acima, você pode garantir que a válvula seja instalada corretamente e funcione de maneira ideal. Como fornecedor de válvulas de esfera de cerâmica, estou comprometido em fornecer válvulas de alta qualidade e suporte abrangente aos nossos clientes. Se você tiver alguma dúvida ou precisar de mais assistência com a instalação de nossas válvulas de bola de cerâmica, não hesite em entrar em contato conosco. Estamos aqui para ajudá -lo a aproveitar ao máximo nossos produtos e garantir o sucesso de seus projetos.

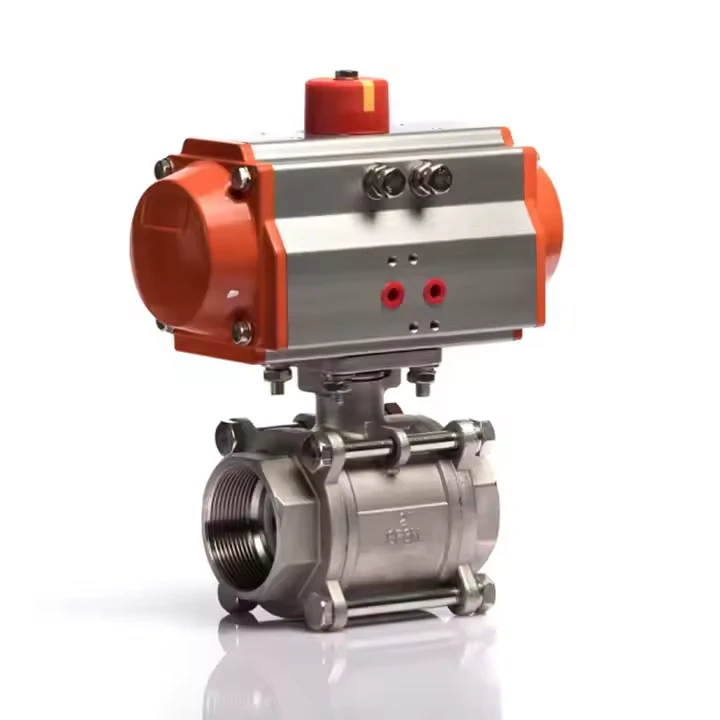

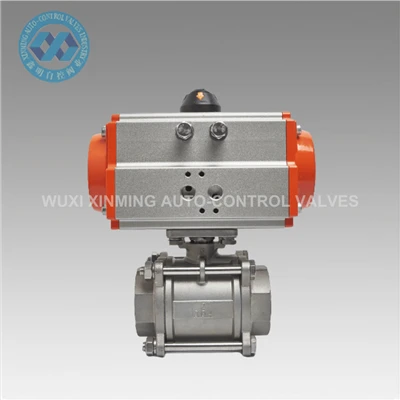

Se você estiver interessado em explorar nossa gama de produtos, pode conferir nossoVálvula de espreguiçadeira de 2pc, Assim,Válvulas de bola de rosca pneumática: as válvulas principais em sistemas de dutos industriais, eVálvula de espreguiçadeira pneumática.
Para obter mais informações sobre a instalação e o alinhamento da válvula de esfera de cerâmica, bem como discutir seus requisitos específicos e compras em potencial, fique à vontade para alcançar para nós. Nossa equipe de especialistas está pronta para ajudá -lo a encontrar as melhores soluções para suas necessidades industriais.
Referências
- Manuais de instalação e manutenção de válvulas dos principais fabricantes
- Padrões e diretrizes do setor para instalação e alinhamento de válvulas
