Ei! Como fornecedor de válvulas de esfera fina, vi em primeira mão como o alinhamento adequado é crucial durante a instalação. Uma válvula de esfera fina desalinhada pode levar a todos os tipos de problemas, como vazamentos, eficiência de fluxo reduzida e até desgaste prematuro. Então, neste blog, vou compartilhar algumas dicas sobre como garantir o alinhamento adequado de uma válvula de esfera fina durante a instalação.
Verificações de pré -instalação
Antes mesmo de iniciar o processo de instalação, é importante fazer algumas verificações. Primeiro, verifique se você tem a válvula certa para o trabalho. Verifique as especificações da válvula em relação aos requisitos do seu sistema. Você não quer acabar com uma válvula muito pequena ou grande demais para o pipeline.
Inspecione a válvula quanto a qualquer dano visível. Procure rachaduras, amassados ou quaisquer sinais de corrosão. Uma válvula danificada não funcionará corretamente, mesmo que esteja perfeitamente alinhada. Além disso, verifique as superfícies de acasalamento da válvula e da tubulação. Eles devem estar limpos e livres de detritos. Qualquer sujeira ou sujeira pode impedir uma vedação e alinhamento adequados.
Medição e marcação
A medição precisa é essencial para o alinhamento adequado. Use uma ferramenta de medição confiável, como uma fita métrica ou uma pinça, para medir o diâmetro da tubulação e da válvula. Verifique se as medições correspondem. Se houver uma diferença significativa, talvez seja necessário procurar um adaptador ou uma válvula diferente.
Depois de confirmar as medidas, marque o pipeline e a válvula. Marque a linha central da tubulação e da válvula. Isso o ajudará a alinhá -los corretamente durante a instalação. Você pode usar um marcador permanente ou um escriba para fazer as marcas.
Posicionando a válvula
Ao posicionar a válvula, é importante considerar a direção do fluxo. A maioria das válvulas de esfera fina tem uma seta indicando a direção do fluxo. Verifique se a seta na válvula está alinhada com a direção do fluxo na tubulação. A direção incorreta do fluxo pode levar a um desempenho reduzido e até danos à válvula.
Coloque a válvula no pipeline com cuidado. Tente alinhar as linhas centrais da válvula e o pipeline o mais próximo possível. Pode ser necessário usar um dispositivo de elevação, como uma guinã ou um guindaste, para válvulas maiores. Verifique se a válvula está nivelada e não se inclina para um lado.
Usando ferramentas de alinhamento
Existem várias ferramentas de alinhamento disponíveis que podem ajudá -lo a garantir o alinhamento adequado. Uma das ferramentas mais comuns é uma ferramenta de alinhamento de flange. Se sua válvula de esfera fina tiver flanges, essa ferramenta poderá ser muito útil. Ajuda a alinhar os orifícios dos parafusos nos flanges da válvula e da tubulação. Isso garante que os parafusos possam ser inseridos facilmente e que a válvula esteja adequadamente sentada.
Outra ferramenta é uma ferramenta de alinhamento a laser. Esta ferramenta usa um feixe de laser para fornecer uma referência precisa de alinhamento. Pode ser especialmente útil para tubulações longas ou quando é necessária alta precisão. Usando uma ferramenta de alinhamento a laser, você pode garantir que a válvula esteja alinhada dentro de uma tolerância muito pequena.
Apertando os parafusos
Uma vez que a válvula está na posição e alinhada adequadamente, é hora de apertar os parafusos. Mas não enlouqueça e aperte -os de uma só vez. Você precisa seguir uma sequência de aperto específica. Comece apertando os parafusos em um padrão cruzado. Isso ajuda a distribuir a pressão uniformemente ao redor do flange e garante um selo adequado.
Use uma chave de torque para apertar os parafusos com o valor de torque recomendado. Over - apertar os parafusos pode danificar a válvula ou a tubulação, enquanto o aperto pode levar a vazamentos. Consulte o manual de instalação da válvula para obter os valores de torque corretos.
Testando o alinhamento
Depois que a válvula é instalada e os parafusos são apertados, é importante testar o alinhamento. Você pode fazer uma inspeção visual para garantir que a válvula pareça adequadamente alinhada. Verifique se há quaisquer sinais de desalinhamento, como lacunas entre os flanges ou uma válvula que parece estar inclinada.
Você também pode realizar um teste de pressão. Aplique a pressão ao sistema e verifique se há vazamentos. Se houver vazamentos, pode ser um sinal de desalinhamento. Nesse caso, pode ser necessário afrouxar os parafusos, realinhar a válvula e, em seguida, reaparecer os parafusos.
Questões e soluções comuns de alinhamento
Às vezes, você pode encontrar alguns problemas comuns de alinhamento durante a instalação. Uma questão comum é o desalinhamento do flange. Isso pode acontecer se os flanges não forem usinados adequadamente ou se o pipeline não for reto. Para resolver esse problema, você pode usar calços para ajustar o alinhamento. Os calços são pedaços finos de material que podem ser colocados entre os flanges para corrigir o alinhamento.
Outra questão é o desalinhamento da haste da válvula. Isso pode causar problemas com a operação da válvula. Se você perceber que a haste da válvula não está se movendo sem problemas ou que a válvula é difícil de abrir e fechar, pode ser devido ao desalinhamento do caule. Nesse caso, pode ser necessário desmontar a válvula e realinhar o caule.
A importância do alinhamento adequado para diferentes tipos de válvulas de esfera fina

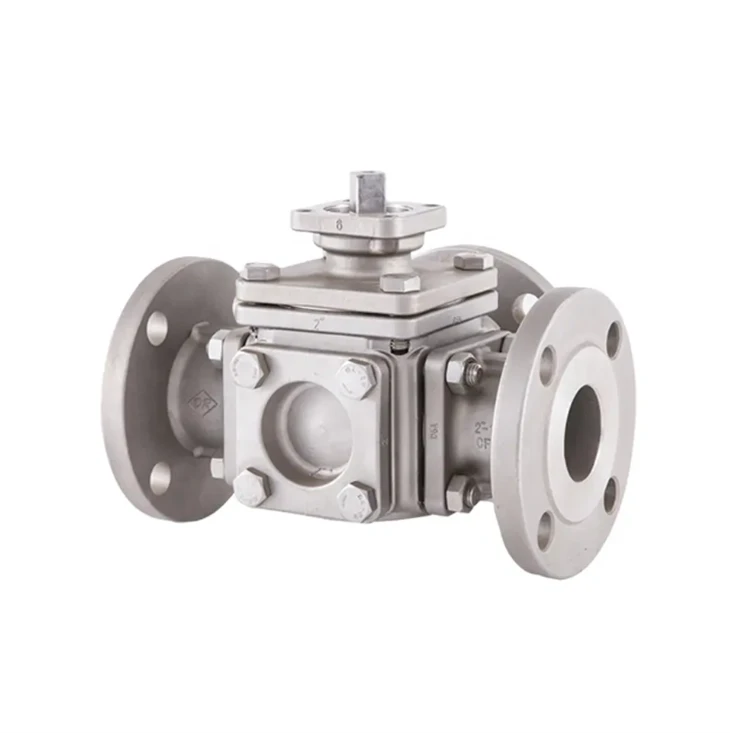

Diferentes tipos de válvulas de esfera finas têm diferentes requisitos de alinhamento. Por exemplo, oAtuador pneumático de 180 graus 3 válvula de esferaprecisa estar alinhado com precisão para garantir uma operação adequada do atuador. Uma válvula desalinhada pode fazer com que o atuador funcione, levando a problemas com o controle do fluxo.
ODouble Union L - Válvula de esfera em forma de três maneirasTambém requer alinhamento cuidadoso. O design em forma de L significa que a válvula deve ser posicionada corretamente para direcionar o fluxo conforme o pretendido. Qualquer desalinhamento pode interromper o padrão de fluxo e reduzir a eficiência do sistema.
Válvulas de bola elétrica de alto desempenho para operação confiávelsão outro tipo que precisa de alinhamento adequado. Essas válvulas são frequentemente usadas em aplicações críticas, onde a confiabilidade é fundamental. Uma válvula de esfera elétrica desalinhada pode levar a problemas elétricos e afetar o desempenho geral do sistema.
Conclusão
Garantir o alinhamento adequado de uma válvula de esfera fina durante a instalação é essencial para o seu desempenho e longevidade ideais. Seguindo as etapas que descrevi neste blog, desde verificações pré -instalação até o teste do alinhamento, você pode evitar muitos problemas comuns associados a válvulas desalinhadas.
Se você está no mercado de válvulas de bola fina de alta qualidade, estamos aqui para ajudar. Oferecemos uma ampla gama de válvulas de esfera finas projetadas para atender às suas necessidades específicas. Se você precisa de uma válvula simples de duas maneiras ou uma válvula de três maneiras mais complexa, temos você coberto. Se você tiver alguma dúvida ou quiser discutir seus requisitos, sinta -se à vontade para alcançar conosco. Estamos sempre felizes em ajudá -lo a encontrar a válvula certa e garantir um processo de instalação suave.
Referências
- Manuais de instalação da válvula
- Padrões do setor para instalação de válvulas
- Guias técnicos no encaixe de tubos e alinhamento de válvulas
