Instalar uma válvula borboleta lug em uma tubulação vertical é uma tarefa que requer planejamento e execução cuidadosos. Como fornecedor confiável de válvulas borboleta tipo lug, temos ampla experiência nesta área e estamos aqui para orientá-lo durante todo o processo. Nesta postagem do blog, orientaremos você nas etapas de instalação de uma válvula borboleta lug em uma tubulação vertical, desde a preparação até o teste final.
Etapa 1: Preparação
Antes de iniciar o processo de instalação, você precisa reunir todos os materiais e ferramentas necessários. Isso inclui a própria válvula borboleta, os componentes da tubulação, juntas, parafusos, porcas, uma chave de torque, um cortador de tubos, uma lima e quaisquer outras ferramentas específicas para sua instalação.
Certifique-se de que a válvula e todos os componentes da tubulação estejam limpos e livres de quaisquer detritos que possam interferir na instalação ou operação da válvula. Verifique as dimensões da válvula e da tubulação para ter certeza de que são compatíveis. A válvula deve se encaixar perfeitamente na tubulação e os orifícios do flange devem estar alinhados corretamente.
Passo 2: Posicionando a Válvula
O próximo passo é posicionar a válvula na tubulação vertical. Comece cortando a tubulação no local onde a válvula será instalada. Certifique-se de que o corte esteja reto e limpo para garantir uma vedação adequada. Use uma lima para alisar as bordas do tubo cortado para evitar danos às juntas.
Ao posicionar a válvula, é importante observar que as válvulas borboleta tipo lug são projetadas para serem instaladas na posição vertical com a haste na orientação horizontal. Isto permite o controle adequado do fluxo e a fácil operação da válvula. Posicione a válvula entre as duas seções da tubulação, certificando-se de que os flanges da válvula estejam alinhados com os flanges do tubo.
Etapa 3: Instalando as juntas
As juntas são cruciais para evitar vazamentos na conexão válvula-tubo. Coloque uma junta em cada lado da válvula, alinhando os furos da junta com os furos do flange. Certifique-se de que a junta esteja centralizada e cubra toda a face do flange. Use um material de vedação de alta qualidade que seja compatível com o fluido transportado na tubulação e com as condições de operação.
Etapa 4: aparafusando a válvula
Assim que as juntas estiverem no lugar, é hora de parafusar a válvula na tubulação. Insira os parafusos através dos orifícios do flange, certificando-se de usar o tamanho e tipo correto de parafusos. Coloque uma porca em cada parafuso e aperte-os manualmente para segurar a válvula no lugar.
Depois que todos os parafusos forem apertados manualmente, use uma chave de torque para apertar os parafusos com o valor de torque recomendado pelo fabricante. Apertar os parafusos uniformemente e com o torque correto é essencial para uma vedação adequada e para evitar danos à válvula e às juntas. Certifique-se de seguir um padrão de estrela ao apertar os parafusos para garantir uma distribuição uniforme da pressão.
Etapa 5: Conectando o Atuador (se aplicável)

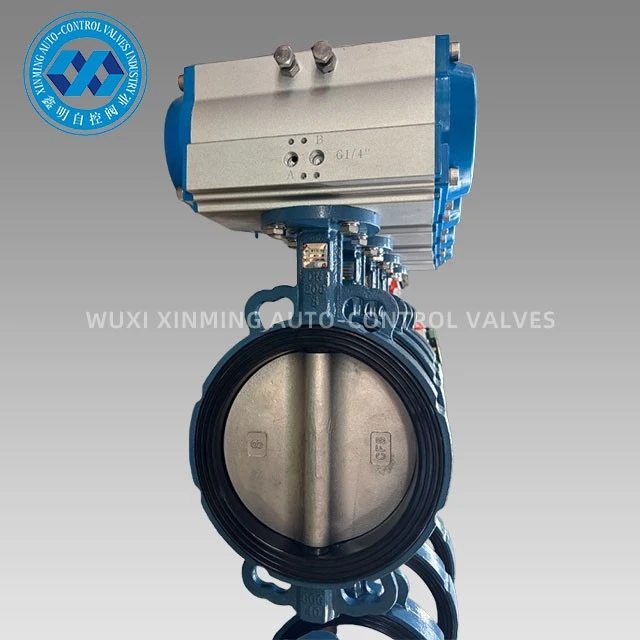

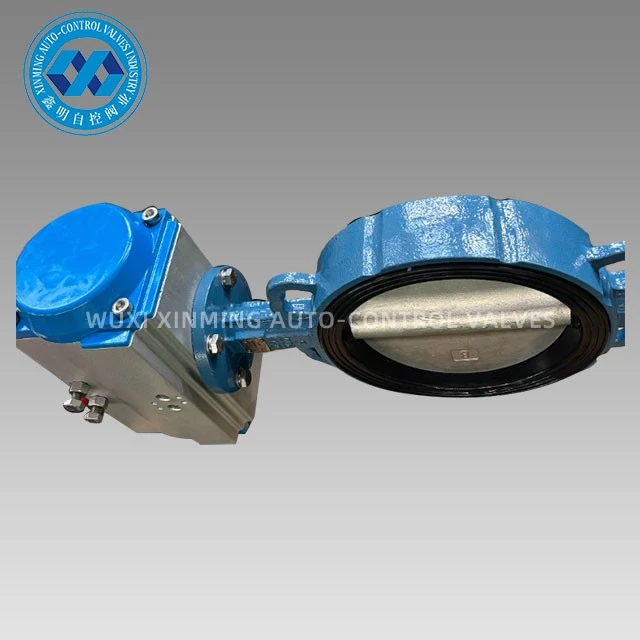

Se a sua válvula borboleta tipo lug estiver equipada com um atuador, como umVálvula borboleta operada por atuador pneumático, o próximo passo é conectar o atuador à válvula. Siga as instruções do fabricante para instalar o atuador, o que normalmente envolve fixar o atuador à haste da válvula e conectar as linhas de fornecimento de ar ou a fiação elétrica.
Certifique-se de que o atuador esteja devidamente alinhado e preso à válvula para garantir um funcionamento suave. Teste o atuador para ter certeza de que ele abre e fecha a válvula corretamente e que o indicador de posição no atuador corresponde à posição real do disco da válvula.
Etapa 6: Testando a Instalação
Depois que a válvula estiver instalada e o atuador conectado (se aplicável), é hora de testar a instalação. Feche a válvula e pressurize a tubulação até a pressão operacional. Verifique se há vazamentos ao redor dos flanges da válvula, juntas ou conexões do atuador. Se detectar algum vazamento, aperte ainda mais os parafusos ou substitua as juntas conforme necessário.
Abra e feche a válvula várias vezes para garantir um funcionamento suave. Verifique a capacidade da válvula de regular o fluxo e seu desempenho de vedação. Se a válvula não funcionar suavemente ou se houver algum problema com o controle de fluxo, inspecione a válvula e o atuador quanto a problemas mecânicos ou desalinhamentos.
Etapa 7: finalizando a instalação
Após a instalação ter sido testada e aprovada, faça os ajustes finais necessários. Limpe a área de instalação e remova quaisquer ferramentas ou detritos. Rotule a válvula e a tubulação para fácil identificação e manutenção futura.
Também oferecemos uma ampla gama de outras válvulas borboleta, comoVálvula borboleta pneumática com atuador de grau higiênico wafereVálvula Borboleta Sanitária Pneumática, que são adequados para diversas aplicações em diferentes setores.
Para quem deseja comprar
Se você precisar de válvulas borboleta lug ou de qualquer um de nossos outros produtos, incentivamos você a iniciar uma conversa conosco. Nossa equipe de especialistas é bem versada em tecnologia de válvulas e pode fornecer orientação detalhada sobre seleção, instalação e manutenção de produtos. Trabalharemos com você para entender seus requisitos específicos e garantir que você obtenha a melhor solução para seu projeto. Esteja você envolvido em uma aplicação industrial de pequena escala ou em um projeto de infraestrutura de grande escala, estamos aqui para ajudá-lo em cada etapa do processo. Entre em contato conosco para iniciar a discussão sobre aquisição.
Referências
- "Manual de Válvulas", Associação de Fabricantes de Válvulas
- Manuais de produtos fornecidos pelos fabricantes de válvulas borboleta e atuadores.
