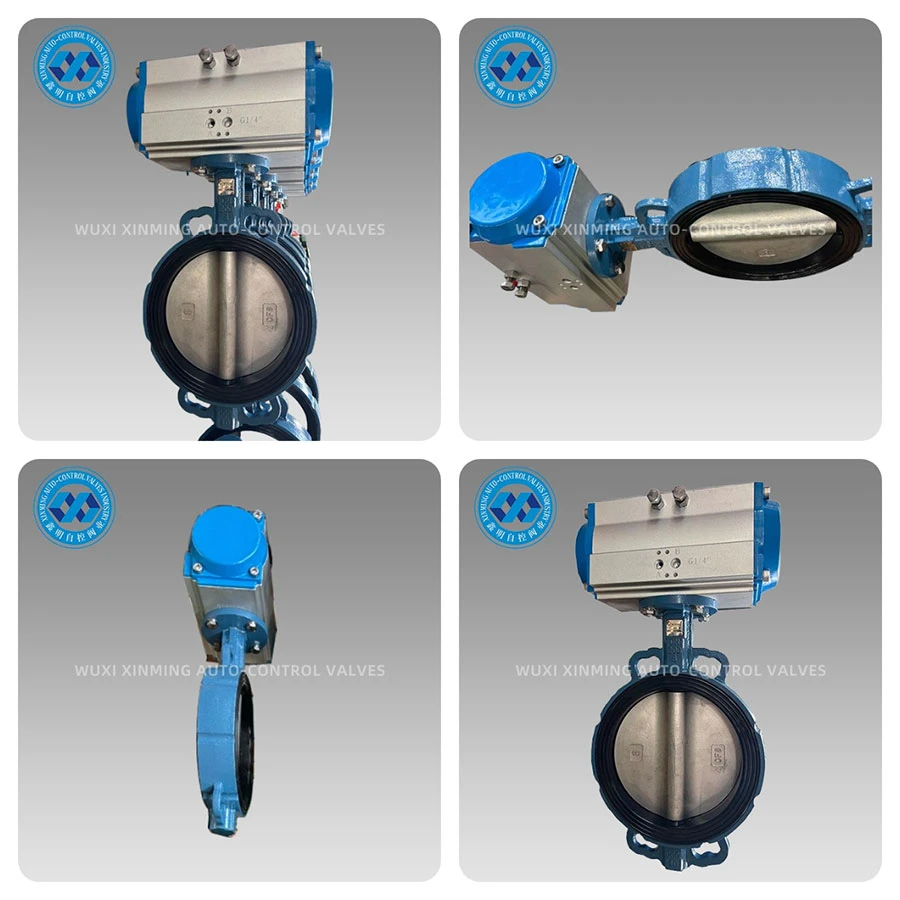

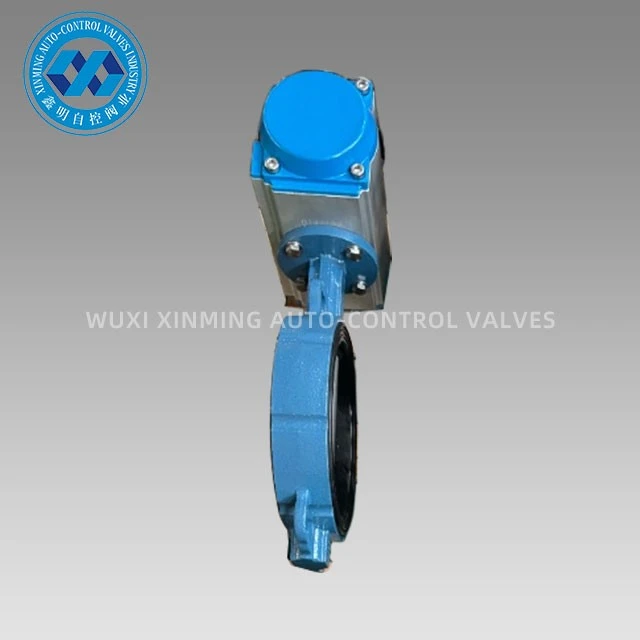

A válvula borboleta operada por atuador pneumático-integra uma válvula borboleta de linha central/excêntrica dupla de alto-desempenho com um atuador pneumático tipo cremalheira e pinhão ou garfo-, conseguindo abertura e fechamento rápidos e ajuste preciso de 0-90 graus usando ar comprimido limpo. O corpo da válvula apresenta um canal de fluxo em forma de disco-agilizado, resultando em queda de pressão extremamente baixa quando totalmente aberta e uma vedação sem bolhas quando fechada. Projetado especificamente para processos automatizados, ele atende aos rigorosos requisitos da indústria moderna em termos de velocidade, segurança e eficiência energética.
Vantagens do produto:
Abertura e fechamento rápido
Simples-ação Menor ou igual a 0,5 s, Dupla-ação Menor ou igual a 1 s, reduzindo o golpe de aríete e o desperdício de mídia.
Saída de alto torque
A estrutura do garfo fornece até 15.000 N·m, acionando facilmente placas de válvula DN1200 de{3}}diâmetro grande.
Vedação-de longa duração
O revestimento de borracha composta EPDM/PTFE mantém zero vazamento ANSI Classe VI mesmo após 500.000 ciclos.
À prova de fogo e anti{0}estático
Em conformidade com API 607 e ISO 10497, adequado para gases inflamáveis e ambientes empoeirados.
Conexão Modular
O atuador e o corpo da válvula utilizam flanges padrão ISO 5211; a substituição-de atuadores elétricos/hidráulicos no local leva apenas 10 minutos.
Economia de energia significativa
O consumo-de energia acionado por ar é apenas 1/3 do consumo de atuadores elétricos com as mesmas especificações; a reinicialização da mola está disponível em caso de falha da fonte de ar, garantindo uma posição segura.
Especificações Técnicas:
Diâmetro: DN40-DN1200 (1½"-48")
Pressão: PN6-PN100 / Classe 125-600
Temperatura: -40 graus ~+200 graus (tipo de baixa-temperatura -60 graus, tipo de alta temperatura +450 graus)
Corpo da válvula: Ferro dúctil, WCB, CF8, CF8M, aço duplex, bronze alumínio
Placa de válvula: CF8, CF8M, revestimento de nylon, Hastelloy
Bucha: EPDM, NBR, PTFE, FKM, borracha de silicone
Atuador: Dupla-ação/retorno por mola, proteção IP66/IP67, opcional à prova de explosão-Ex d IIB T6
Conexão: Wafer, talão, flange, ANSI/JIS/DIN
Taxa de vazamento: ANSI Classe VI / Nível de bolha zero
Controle de qualidade:
→ Inspeção de material duplo: análise espectral e testes de choque-de baixa temperatura
→ Usinagem-única em um centro de usinagem de cinco-eixos, circularidade menor ou igual a 0,02 mm
→ Teste de resistência do invólucro PN 100% 1,5x + 1.1x teste de estanqueidade-de baixa pressão
→ Calibração do curso do atuador com rastreador a laser, relatório de linearidade arquivado por 5 anos
→ Auditorias-terceirizadas de API 6D, CE, ISO 9001, relatórios originais fornecidos com a remessa
Embalagem e entrega:
Embalagem e transporte: O corpo da válvula e o atuador são envoltos com filme antiferrugem VCI, e a caixa externa é feita de cinco camadas de papelão ondulado reforçado; protegido com paletes de madeira e tiras de aço plásticas, adequadas para transporte marítimo em -50 graus a +70 graus. A marca de envio inclui o número do projeto e o código QR; digitalize o código para baixar o certificado de garantia e testar o vídeo.
Serviço-pós-venda:
• Período de garantia de 18 meses, substituição gratuita em caso de defeitos de fabricação.
• Resposta doméstica 24-horas, chegada no local em 72 horas; Diagnóstico de vídeo de 48 horas no exterior, peças de reposição enviadas diretamente via DHL.
• Registro do ciclo de vida: lista de peças vulneráveis, vídeos de manutenção, treinamento online.
• Fornece inspeções anuais e calibração de desempenho para garantir a operação estável das válvulas por 10+ anos.
Nossa força: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD., fundada em 1998, cobre uma área de 38.000㎡ e tem uma capacidade de produção anual de 120.000 conjuntos de válvulas borboleta operadas por atuador pneumático-e atuadores relacionados. Com centros de usinagem da DMG Alemanha e MAZAK Japão, e um laboratório de fluidos API 6D, nossa equipe de P&D é composta por 26 pessoas e detém 42 patentes. Nossos produtos são exportados para 56 países, fornecendo soluções de válvulas para projetos globais como Shell, BASF e Sinopec. Escolha XINMING, escolha confiabilidade e eficiência!
