Introdução do produto

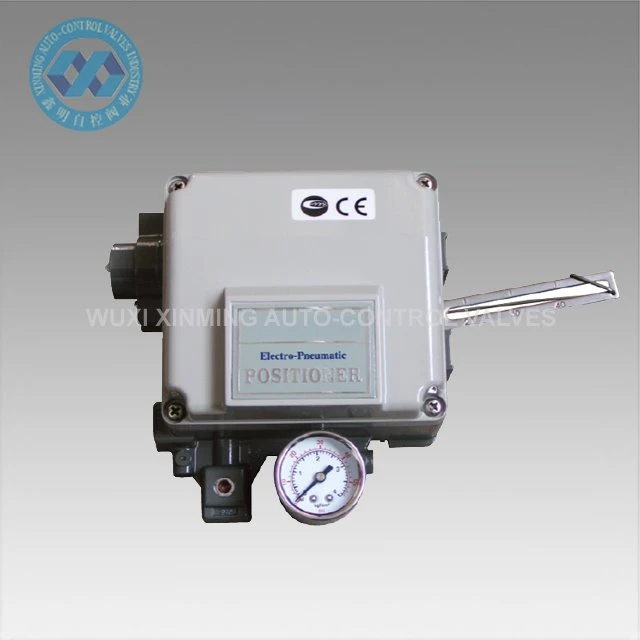

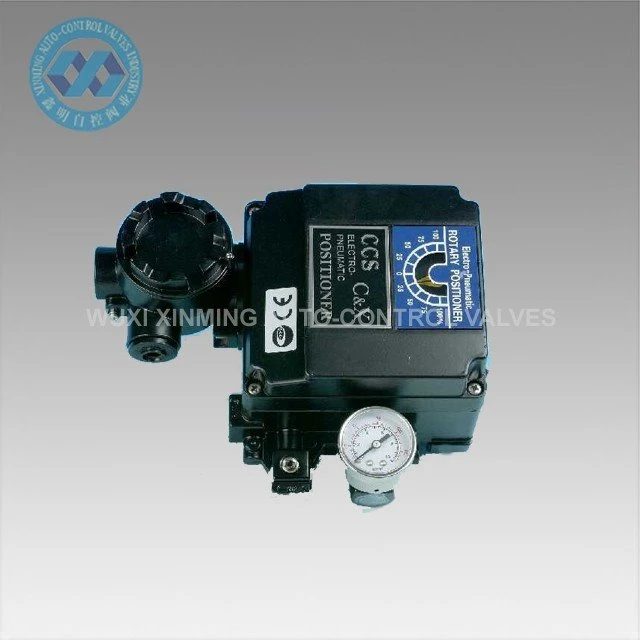

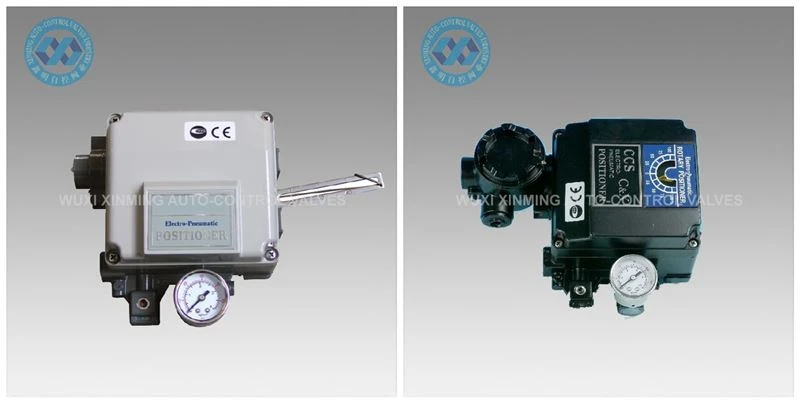

O posicionador de válvula YT1000 é usado com a válvula de controle pneumático para formar um circuito de controle de circuito fechado. O sinal de corrente CC fornecido pelo sistema de controle é convertido em um sinal de gás que aciona a válvula reguladora para controlar a ação da válvula reguladora. Ao mesmo tempo, o feedback é feito de acordo com o grau de abertura da válvula reguladora, para que a posição da válvula possa ser posicionada corretamente de acordo com o sinal de controle emitido pelo sistema. O posicionador elétrico pode ser usado para atuadores pneumáticos de simples ação (tipo retorno por mola) e dupla ação.
Instalação de posicionadores de válvula eletropneumáticos: Esta série é do tipo ajuste e é projetada para atuadores de dupla ação ou simples ação com sinais de feedback de entrada e saída 4-20 mA. O atuador pneumático é equipado com posicionador de válvula eletropneumático e suporte, interligando a alavanca de realimentação através da ranhura do pinhão NAMUR, que é fixada por 4 parafusos. A tubulação da fonte de ar pode ser conectada para realizar o controle de ajuste.
Parâmetros técnicos
O posicionador de válvula elétrico-pneumático da série 1000 é usado com a válvula de controle pneumático para formar um circuito de controle de circuito fechado. O sinal de corrente CC fornecido pelo sistema de controle é convertido em um sinal de gás que aciona a válvula reguladora para controlar a ação da válvula reguladora. , o feedback é feito de acordo com o grau de abertura da válvula reguladora, para que a posição da válvula possa ser posicionada corretamente de acordo com o sinal de controle emitido pelo sistema. O posicionador elétrico pode ser usado para ação simples (tipo retorno por mola) e ação dupla atuadores pneumáticos.Instalação de posicionadores de válvula eletropneumáticos:Esta série é do tipo de ajuste e é projetada para atuadores de ação dupla ou de ação simples com sinais de feedback de entrada e saída 4-20 mA. O atuador pneumático é equipado com um posicionador de válvula eletrico-pneumático e suporte ,ligando a alavanca de feedback através da ranhura NAMUR do pinhão, que é fixada por 4 parafusos. A tubulação da fonte de ar pode ser conectada para realizar o controle de ajuste.

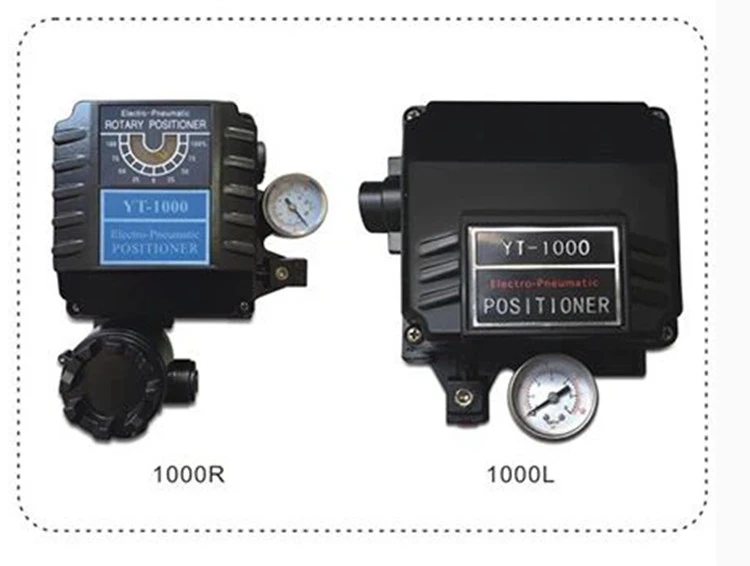

Item | Modelo | 1000L (Tipo Linear) | 1000R (Tipo Rotativo) |
Agindo sozinho Dupla açao | |||
Sinal de entrada, resistência | 4~20Ma.dc 250Ω±15Ω | ||
Pressão de fornecimento de gás | 1,4~7kgf/cm²（20 ~ 100 psi） | ||
AVC | 10~105mm | 0-90grau | |
Interface Elétrica | PT(NPT)1/2 | ||
Grau à prova de explosão | EXD II BT4/Exd II BT6/Exia II CT6 | ||
Nível de proteção | IP66 | ||
Temperatura ambiente | -20grau~70grauRepetibilidade ±0.5% | ||
Linear | ±1%F.S ±2% F.S ±2% F.S | ||
Histerese | ±1%F.S Sensibilidade±0.2%F.S ±0.5% F.S | ||
Consumo de energia aérea | 3LPM(sup=1.4kgf/cm²,20 psi) | ||
Fluxo | 80LPM(sup=1.4kgf/cm²,20 psi) | ||
Material | Alumínio fundido | ||
Peso | 2,7 kg ~ 2,8 kg | ||
Modelo | 1000L/R |
Tipos | L: Tipo linear, R: Tipo rotativo |
Forma de ação | S: ação única, D: ação dupla |
Formulário à prova de explosão | M:Exd II BT4 à prova de explosão Exd II BT6, I: Exia II CT6 intrinsecamente seguro,n:Normal |
Alavanca de feedback | R1,M6*40L;R2,M8*40L;R,NAMUR;1,10~40mm; 2,40~70mm |
Orifício | 90,90~180,180 |
Tipo de interface | PT,TNP |
Opção | 0,+PTM, +L/S |
introdução da companhia
Desde 2007, a WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD foi estabelecida.
Nós fabricamos principalmente Atuador Pneumático, Válvula Esfera Pneumática, Válvula Borboleta Pneumática, Válvula de Controle Pneumática/Elétrica, etc.
Nossa empresa possui equipamentos de processamento avançados e equipamentos de teste sofisticados. Nossos equipamentos de processamento incluem tornos, fresadora, mandriladora, plaina, furadeira, tornos CNC, centros de usinagem CNC e outros equipamentos. São no total 30 conjuntos, dos quais 5 conjuntos de centros de máquinas verticais importados e vários conjuntos de tornos CNC avançados.
Perguntas frequentes
Q 1: Capacidade de condições de pagamento?
A 1: T/T, L/C, Western Union.
P 2: Termos comerciais?
A 2: De acordo com Incoterms 2010, normalmente com EXW, FOB Xangai, CFR, CIF e DDU.
Q 3: Validade da cotação?
A 3: Dentro de 30 dias.
Q 4: Modos de envio?
A 4: Por mar, por via aérea, por expresso ou por via férrea.
P 5: Garantia?
A 5: Garantia de qualidade de um ano gratuitamente e serviço pago vitalício.
Q 6: Instalação e treinamento?
A 6: orientação de vídeo normal para instalação. Se necessário, será fornecido serviço de engenharia pago no exterior.
