Introdução do produto

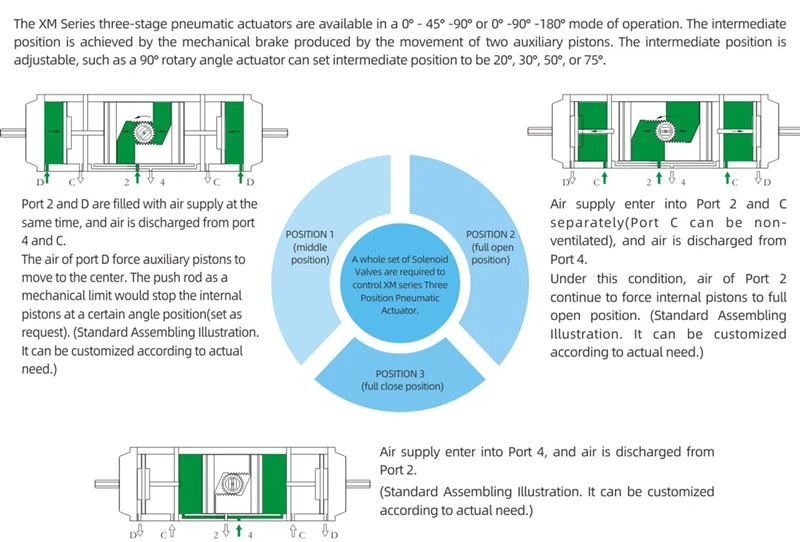

Os atuadores pneumáticos de três estágios da Série XM estão disponíveis em 0 grau - 45 grau -90 grau ou 0 grau -90 grau -180 modo de grau de Operação. A posição intermediária é alcançada pelo freio mecânico produzido pelo movimento de dois pistões auxiliares. A posição intermediária é ajustável, como um atuador de ângulo giratório de 90 graus que pode definir a posição intermediária para 20 graus, 30 graus, 50 graus ou 75 graus.
Detalhes rápidos

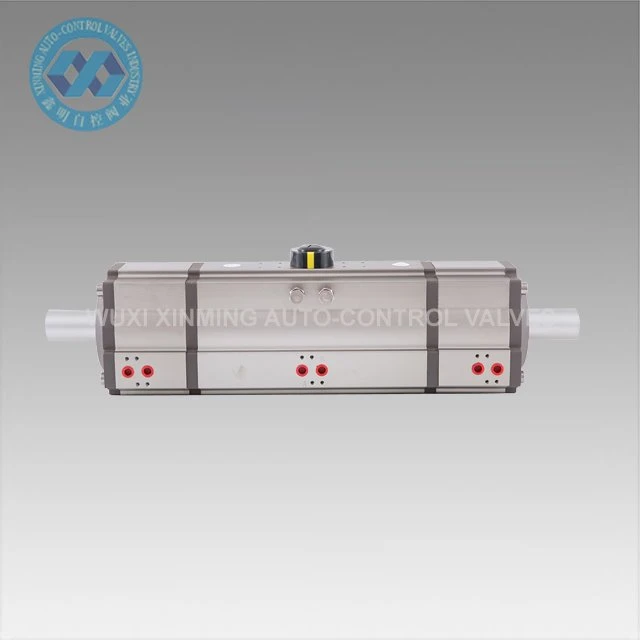

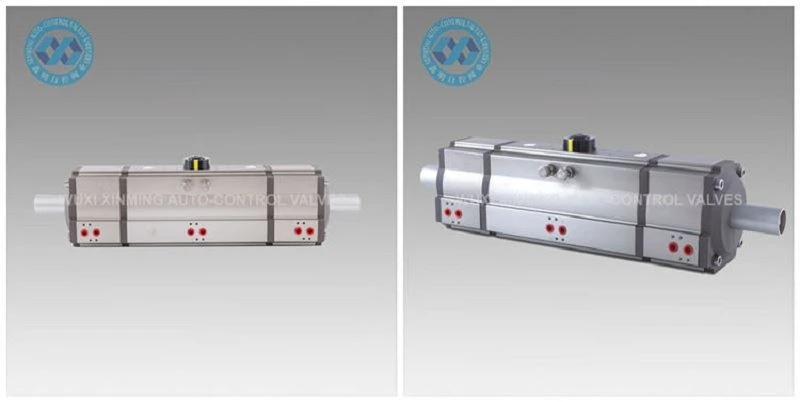

Nome do produto: Atuador pneumático de 3 posições
Nome da marca: XM, e OEM também é aceito
Tamanho do atuador: 32mm-400mm
Ângulo de rotação: 0 graus ~180 graus (±5 graus)
Faixa de temperatura de trabalho: -20 graus ~ mais 80 graus (padrão)
-40 graus ~ mais 80 graus (baixa temperatura)
-15 graus ~150 graus (alta temperatura)
Pressão de suprimento de ar: {{0}},2~0,8MPa, 10Mpa máx.
Conexão superior: VDI/VDE3845 NAMUR
Conexão inferior: ISO 5211 e DIN3337
Material: liga de alumínio
Estrutura: cremalheira e pinhão, pistões de cremalheira dupla
Tratamento da superfície do corpo do atuador: anodizado duro ou oxidação por imersão
Cor da tampa final: cinza preto, preto, azul escuro, azul celeste, vermelho, laranja, verde, etc.
Certificação: CE, ATEX, SIL3, ISO9001:2016
Vantagens dos Atuadores Pneumáticos
1. Aceita sinal de gás contínuo e deslocamento linear de saída (depois de adicionar o dispositivo de conversão de eletricidade/gás, ele também pode aceitar sinal elétrico contínuo), e alguns podem produzir deslocamento angular quando equipado com um balancim.
2. Tem funções positivas e negativas.
3. A velocidade de movimento é grande, mas a velocidade se tornará mais lenta quando a carga aumentar.
4. A força de saída está relacionada à pressão de operação.
5. Alta confiabilidade, mas a válvula não pode ser mantida após a interrupção da fonte de gás (pode ser mantida após a adição de uma válvula de retenção).
6. É inconveniente realizar controle de segmento e controle de programa.
7. Manutenção simples e boa adaptabilidade ao meio ambiente.
8. A potência de saída é grande.
9, com função à prova de explosão.
capacidade de fornecimento
Capacidade de fornecimento: 10000 unidades por mês atuador rotativo pneumático
Embalagem e entrega
Detalhe da embalagem: 1). caixa separada com embalagem de espuma dentro
2). caso de madeira compensada para envio marítimo
3). Palete de madeira compensada para transporte aéreo
Vantagem
1) Todas as peças de reposição importantes seriam tratadas com anodização dura para aumentar a resistência em grande medida para garantir um bom desempenho e vida útil.
2) Todos os processos são formados uma única vez pelo CNC para garantir a precisão do processo e a vida útil.
Parâmetro técnico
TABELA DE TORQUE DE SAÍDA DO ATUADOR PNEUMÁTICO XM 3 POSIÇÃO
Modelo | Pressão do ar de entrada (unidade:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Torque de saída da pressão do ar (Nm) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Nosso serviço
1) linha direta 7x24 horas
2) controle de qualidade rigoroso
3) boa qualidade a um preço favorável
4) excelente serviço pós-venda
5) Suporte técnico online
6) tempo de entrega rápido
