a estrutura básica e o princípio de trabalho dos atuadores pneumáticos

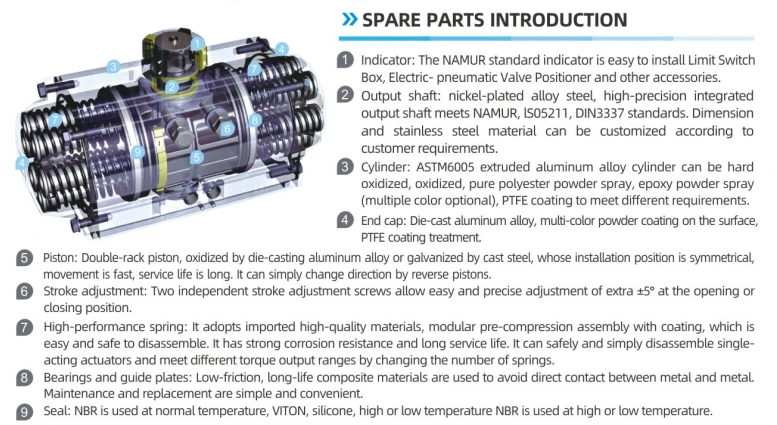

1. Composição do núcleo
Unidade de acionamento pneumático:
Cilindro: pistão ou estrutura de filme que converte a pressão do ar em movimento mecânico.
Pistão/diafragma: empurre o eixo de saída (rotação ou movimento linear) após a compressão.
Mecanismo de transmissão:
Rack e pinhão (tipo rotativo): converte o movimento linear em rotação.
Mecanismo de retorno da mola (tipo de ação única): Usado para redefinição quando não há fonte de ar.
Acessórios de controle:
Válvula solenóide: controle a direção do fluxo de ar para obter ação de comutação.
Posicionador: Receba sinais de controle (como 4-20 ma), ajuste com precisão a abertura.
Chave de limite: sinal de feedback Position para controle de intertravamento.
2. Como funciona
O ar comprimido entra no cilindro através de uma válvula solenóide e empurra o pistão ou o diafragma para produzir um movimento reto ou rotativo. Dependendo do modo de ação:
Ação única (retorno da mola): um lado do suprimento de gás, a mola fornece a força de redefinição. Redefinição automática quando o ar é perdido.
Atuação dupla: Alternando o suprimento de gás de ambos os lados, sem mola, exigindo sinais externos para controlar o movimento bidirecional.
