Características de design
Características de design

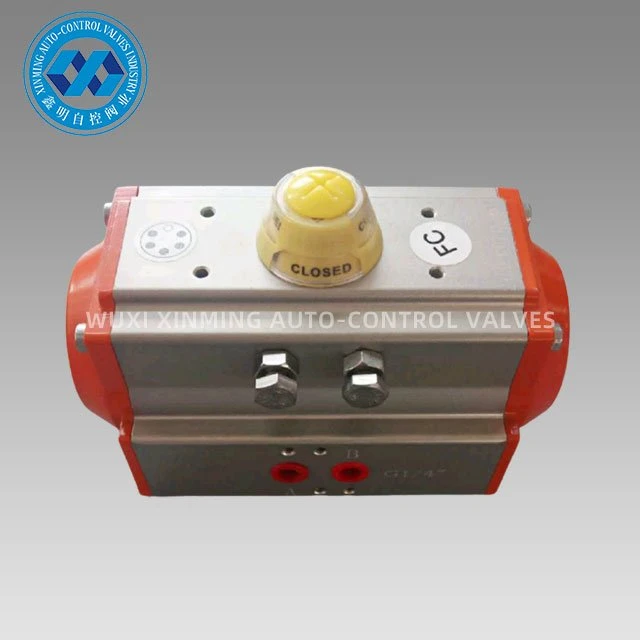

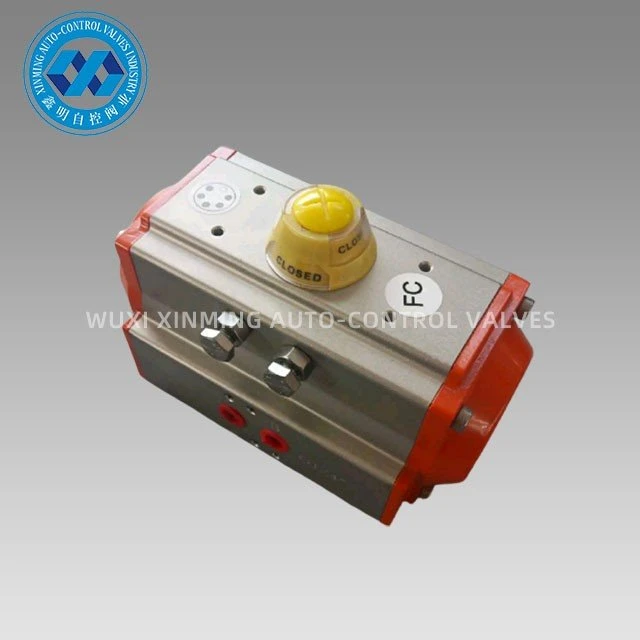

Os atuadores rotativos pneumáticos de dupla ação AT são estudados, desenvolvidos e projetados com base na aplicação abrangente de novas tecnologias, novos materiais, novos processos e conceitos inovadores no país e no exterior, com as seguintes características:
1. Totalmente em conformidade com os regulamentos internacionais: IS05211, DIN3337 e VDI/VDE-3845, padrões NAMUR.
2. Para cilindro de alumínio extrudado de alta resistência, a superfície interna é finamente moída e anodizada dura, com longa vida útil, baixo coeficiente de atrito e ação rápida.
3. A bela forma compacta e moderna e as especificações múltiplas tornam a seleção mais econômica.
4.Todas as superfícies ativas adotam rolamentos de alta qualidade com baixo atrito, longa vida e sem ruído.
5. Dois mecanismos de ajuste de curso independentes são instalados para ajustar facilmente ± 5 graus extra na posição totalmente aberta ou totalmente fechada
6. Atuadores com a mesma estrutura externa estão disponíveis nas versões de ação dupla e ação simples (retorno por mola). A versão de ação única tem tipo normal fechado e normal aberto
capacidade de fornecimento
Capacidade de fornecimento: 10000 unidades por mês Atuador rotativo pneumático
Embalagem e entrega
Detalhe da embalagem: 1). caixa separada com embalagem de espuma dentro
2) caixa de madeira compensada para envio marítimo
3) Palete de madeira compensada para envio aéreo
Porto de partida: Xangai, China
Tempo de espera:
|
Quantidade(Unidades) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Husa. Tempo(dias) |
Mercadorias em estoque |
7 |
20 |
A ser negociado |
Introdução do produto
Os atuadores pneumáticos AT da série XM são usados para controlar válvulas borboleta, válvulas de esfera e máquinas com movimento rotativo automaticamente. Os pistões de cremalheira dupla de liga de alumínio fundido de precisão com tratamento de oxidação dura melhoram a precisão do ângulo de rotação e a vida útil. O corpo do atuador com oxidação dura pode evitar arranhões de forma eficaz.
Vantagem
1) Todas as peças sobressalentes importantes seriam tratadas com anodização dura para aumentar a resistência em grande medida para garantir o bom desempenho e a vida útil.
2) Todos os processos são de formação única por CNC para garantir a precisão do processo e a vida útil.
Inscrição
Os atuadores giratórios pneumáticos podem ser adequados para vários campos magnéticos inflamáveis, corrosivos, empoeirados, fortes, radiação, ambiente corrosivo de vibração interno ou externo, que são amplamente utilizados no campo de energia elétrica, petroquímica, metalurgia, petróleo, gás, cidade, construção, drenagem, indústria química, refino de petróleo, mineração, usina de energia, metalurgia, arquitetura, medicina, alimentos, gás, pesquisa científica, etc.
Parâmetro técnico
TABELA DE TORQUE DE SAÍDA DO ATUADOR DE DUPLA AÇÃO XM
| Modelo |
Pressão do ar de entrada (unidade: bar) | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | |
| Torque de saída de pressão de ar (Nm) | ||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
introdução da empresa
Desde 2007, a WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD estabeleceu.
Fabricamos principalmente atuador pneumático, válvula de esfera pneumática, válvula borboleta pneumática, válvula de controle pneumática/elétrica, etc.

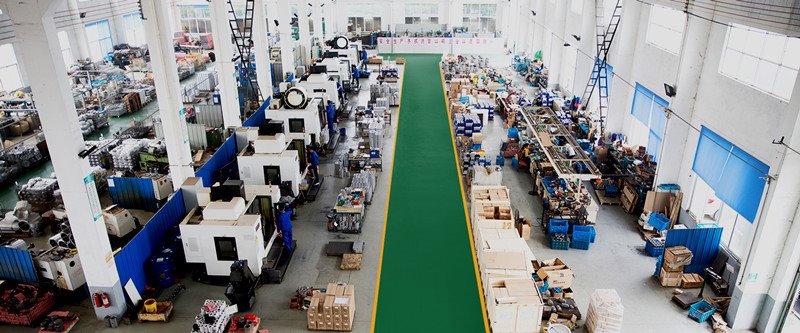

Nossa empresa possui equipamentos avançados de processamento e equipamentos de teste sofisticados. Nossos equipamentos de processamento incluem tornos, fresadoras, mandriladoras, plainas, furadeiras, tornos CNC, centros de usinagem CNC e outros equipamentos. São no total 30 conjuntos, dos quais 5 conjuntos importados de centros de máquinas verticais e vários conjuntos de tornos CNC avançados.
