Em sistemas de automação industrial, muitas empresas frequentemente encontram problemas no controle de válvulas, como velocidade de resposta lenta, torque insuficiente, baixo nível de automação e manutenção frequente. Especialmente em sistemas de tubulações que exigem abertura e fechamento freqüentes de válvulas, o desempenho instável do atuador não afeta apenas a eficiência da produção, mas também pode representar riscos à segurança.
O atuador pneumático de deslocamento angular foi projetado para resolver esses problemas, fornecendo controle automatizado estável, rápido e confiável para várias válvulas rotativas de 90 graus.

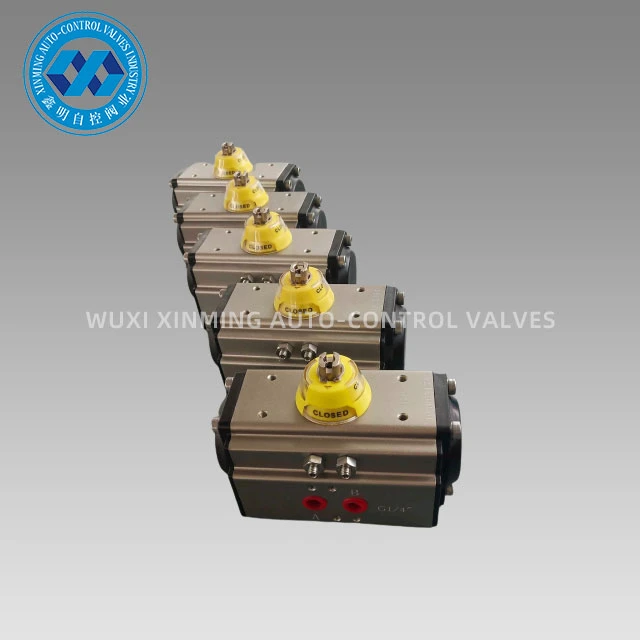

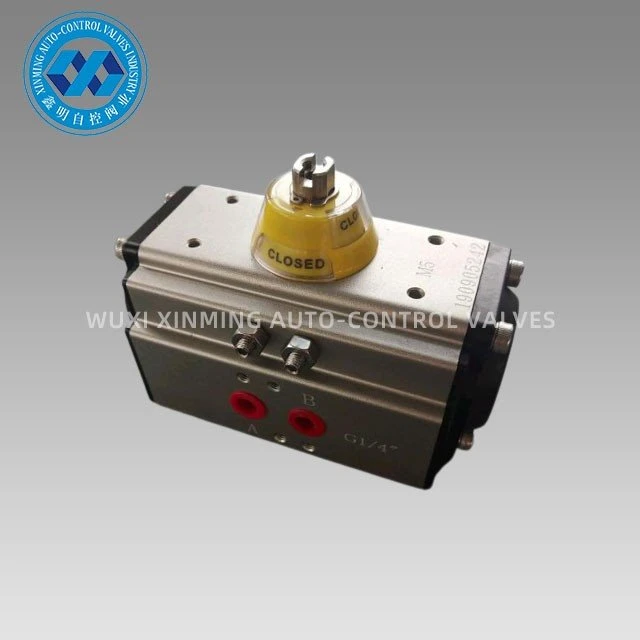

O Atuador Pneumático de Curso Angular é um atuador acionado por ar comprimido. Através de um mecanismo de transmissão interno, converte a energia pneumática em movimento rotacional angular, conseguindo assim a abertura e o fechamento da válvula.
Este atuador é usado principalmente para controlar válvulas de curso angular, como válvulas de esfera, válvulas borboleta e válvulas macho. Possui uma estrutura compacta, operação estável e resposta rápida, tornando-o um importante dispositivo de controle em sistemas industriais de tubulações automatizadas.
Os atuadores pneumáticos de deslocamento angular da série XM são usados para controlar válvulas borboleta, válvulas de esfera e máquinas com movimento rotativo automaticamente. Pistões de rack duplo-de liga de alumínio fundido de precisão-com tratamento de oxidação intensa melhoram a precisão do ângulo de rotação e a vida útil. O corpo do atuador com forte-oxidação pode evitar arranhões de forma eficaz.
Especificações do produto
|
Nome do produto |
Atuador pneumático de deslocamento angular |
|
Material |
Aço inoxidável / liga de alumínio |
|
Certificado |
ISO9001:2015, CE, ATEX, SIL3 |
|
Função |
LIGADO / DESLIGADO |
|
Aplicativo |
Válvula de esfera de automação, válvula borboleta de automação |
|
Faixa de temperatura |
-40~150 graus C |
|
Prazo de entrega |
dentro de 7 dias normalmente. |
|
Porto de embarque |
Xangai, Ningbo, etc. |
|
Detalhe do pacote |
cada caixa dentro, caixa de madeira compensada (remessa marítima) ou palete (remessa aérea) fora |
|
Ângulo Rotativo |
0~90 graus/ 0~120 graus/ 0~180 graus |
|
Estrutura |
atuador rotativo de cremalheira e pinhão |
|
Tratamento de superfície |
anodização dura |
|
Temperatura de trabalho |
Temperatura normal: -20 graus ~ 80 graus (-4 graus F ~ 176 graus F) |
|
Conexão |
NAMUR, ISO5211 e DIN3337 |
|
Cor da tampa |
suporte personalizado |
|
Tipo |
ação dupla e ação simples |
|
Indicador |
Suporte personalizado |
|
Instalar acessórios |
Caixa de interruptor de limite / válvula solenóide / posicionador de válvula, etc. |
|
acessórios de válvula |
Caixa de engrenagens de substituição manual |
|
Pistão |
Anodização Dura |
|
Médio |
Água, óleo, ar ou ambiente corrosivo |
|
Modelo |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Capacidade de fornecimento
Temos um estoque suficiente de modelos padrão e podemos entregá-los rapidamente.
Oferece suporte à personalização OEM/ODM, com conclusão mais rápida de produção personalizada em pequenos-lotes em até sete dias.
Embalagem e entrega
Detalhe da embalagem:
1). caixa separada com embalagem de espuma dentro
2) caixa de madeira compensada para remessa marítima
3) Palete de madeira compensada para remessa aérea
Porto de partida: Xangai, China
Tempo de espera:
|
Quantidade (Unidades) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Husa. Tempo (dias) |
Bens em estoque |
7 |
20 |
A ser negociado |
Vantagem
Todos os processos são formados-uma só vez-pelo CNC para garantir a precisão do processo e a vida útil.

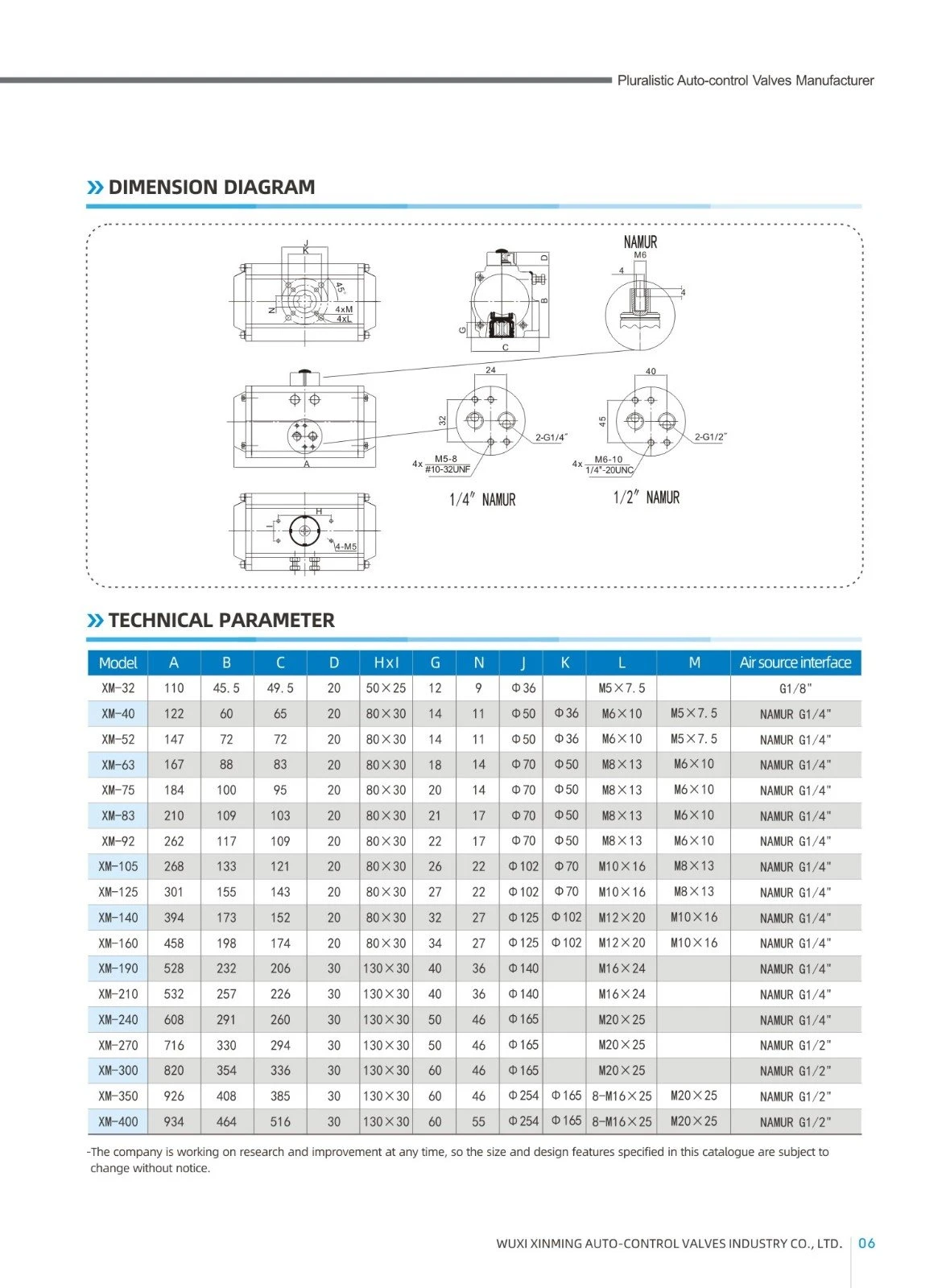

Dimensões do atuador pneumático de deslocamento angular
TABELA DE TORQUE DE SAÍDA DO ATUADOR DE ATUAÇÃO DUPLA XM
|
Modelo |
Pressão de ar de entrada (unidade:bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Torque de saída de pressão de ar (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
