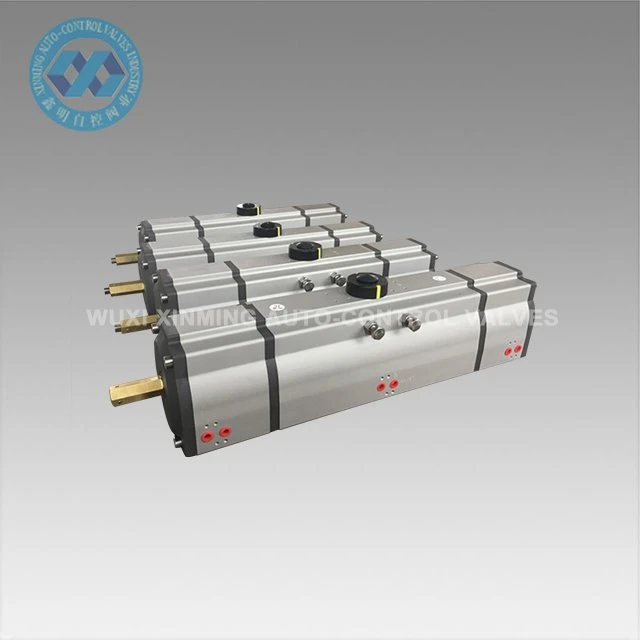

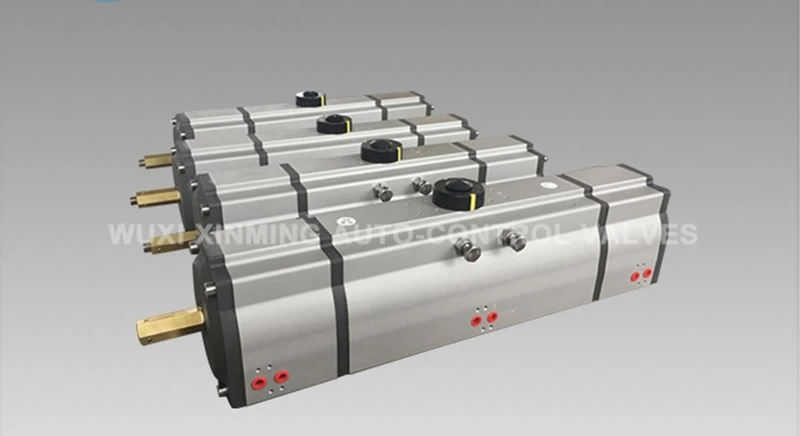

Introdução do produto
O Atonte Pneumático de Três Estágios é usado para controlar válvulas de borboleta, válvulas de esfera e máquinas com movimento rotativo automaticamente. Pistões de alumínio de fundição de precisão com tratamento de oxidação dura melhoram a precisão do ângulo rotativo e a vida útil. O corpo atuador com oxidação dura pode evitar o arranhão de forma eficaz.
Detalhes rápidos
Nome do produto: Atuação pneumática de três estágios
Nome da marca: XM, e OEM também é aceito
Tamanho do atuador: 32mm-400mm
Ângulo rotativo: 0°~180°(±5°)
Faixa de temperatura de trabalho: -20°C~ +80°C (padrão)
-40°C~+80°C (baixa temperatura)
-15°C~150°C (alta temperatura)
Pressão de alimentação de ar: 0,2 ~0,8MPa, 10Mpa max
Conexão superior: VDI/VDE3845 NAMUR
Conexão inferior: ISO 5211 e DIN3337
Material: Liga de alumínio
Estrutura: rack e pinhão, pistões de rack duplo
Tratamento da superfície corporal atuador: anodizado duro, ou oxidação de mergulho
End Cap Color: preto cinza, preto, azul escuro, azul celeste, vermelho, laranja, verde, etc.
Certificação: CE, ATEX, SIL3, ISO9001:2016
Parâmetro Técnico
TABELA DE TORQUE DE SAÍDA DO ATUADOR PNEUMÁTICO XM TRÊS ESTÁGIOS
Modelo | Pressão de ar de entrada (unidade:barra) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Torque de saída de pressão de ar (N.m) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Capacidade de fornecimento
Capacidade de fornecimento: 10000 unidades por mês Atuador Rotativo Pneumático
Embalagem & Entrega
Detalhe da embalagem: 1). caixa separada com embalagem de espuma dentro
2). caso de compensado para embarque em oceano
3). Palete de compensado para embarque aéreo
Porto de partida: Xangai, China
Tempo de espera:
Quantidade (Unidades) | 1-500 | 501-10000 | >10001 |
Est. Tempo(dias) | 15 | 30 | A ser negociado |
Vantagem
1) Todas as peças de reposição importantes seriam tratadas com anodização difícil para aumentar a força em grande medida para garantir o bom desempenho e a vida útil.
2) Todos os processos são únicos formados pela CNC para garantir a precisão do processo e a vida útil.
Aplicação
Os atuadores pneumáticos de rack e pinhão podem ser aplicados a diversos ambientes magnéticos inflamáveis, corrosivos, empoeirados, fortes, radiação, vibração e corrosão ambientes internos ou externos, e são amplamente utilizados em energia elétrica, petroquímica, metalurgia, petróleo, gás natural, cidades, edifícios, drenagem, produtos químicos, refino de petróleo, mineração, usinas, metalurgia, construção, medicina, alimentos, gás natural, pesquisa científica, etc.
Introdução da Empresa
Desde 2007, a WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD estabeleceu.
Fabricamos principalmente atuador pneumático, válvula de esfera pneumática, válvula de borboleta pneumática, válvula pneumática/controle elétrico, etc.

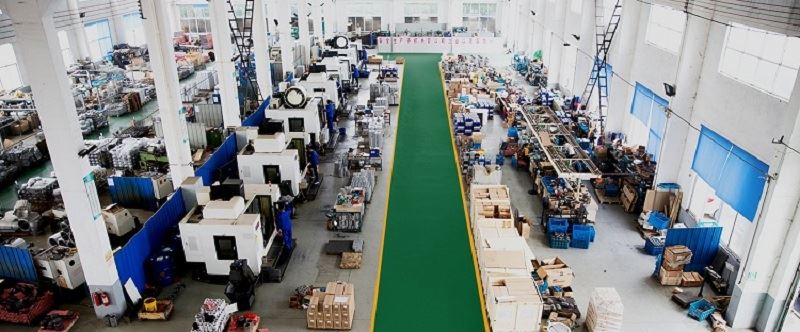

Nossa empresa possui equipamentos avançados de processamento e equipamentos de teste sofisticados. Nossos equipamentos de processamento incluem tornos, máquina de fresar, máquina chata, planer, máquina de perfuração, tornos CNC, centros de usinagem CNC e outros equipamentos. Existem 30 conjuntos, dos quais há 5 conjuntos importados centro de máquinas verticais e vários conjuntos avançados de tornos CNC.
