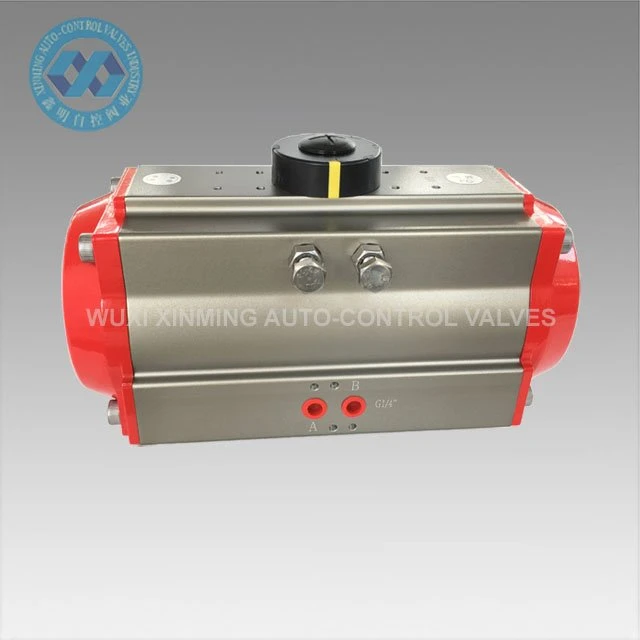

Atuador Rotativo Pneumático

Atuadores rotativos pneumáticos usam ar comprimido para gerar energia operacional. Alguns são projetados para controle remoto de válvulas. Os atuadores rotativos pneumáticos são duráveis, fornecem altas forças em relação ao seu tamanho e podem ser usados em ambientes perigosos....

Enviar inquérito

Descrição

Atuadores rotativos pneumáticos usam ar comprimido para gerar energia operacional. Alguns são projetados para controle remoto de válvulas. Os atuadores rotativos pneumáticos são duráveis, fornecem forças elevadas em relação ao seu tamanho e podem ser usados em ambientes perigosos.

Detalhes do produto:

Nome do produto	Atuador Rotativo Pneumático
Marca	XM e OEM também são aceitos
Tamanho do atuador	32mm-400mm
Ângulo rotativo	0 graus ~90 graus (±5 graus)
Faixa de temperatura de trabalho	-20 graus ~ +80 graus (padrão) -40 graus ~+80 graus (temperatura baixa) -15 graus ~150 graus (alta temperatura)
Pressão de fornecimento de ar	0,2~0,8 MPa, 10 MPa máx.
Conexão superior	VDI/VDE3845 NAMUR
Conexão inferior	ISO 5211 e DIN 3337
Material	Liga de alumínio
Estrutura	pinhão e cremalheira, pistões de cremalheira duplos
Tratamento de superfície corporal do atuador	anodizado-duro
Cor da tampa final	preto, preto, azul escuro, azul celeste, vermelho, laranja, verde, etc.
Certificação	Marcação, ATEX, SIL3, ISO9001:2016

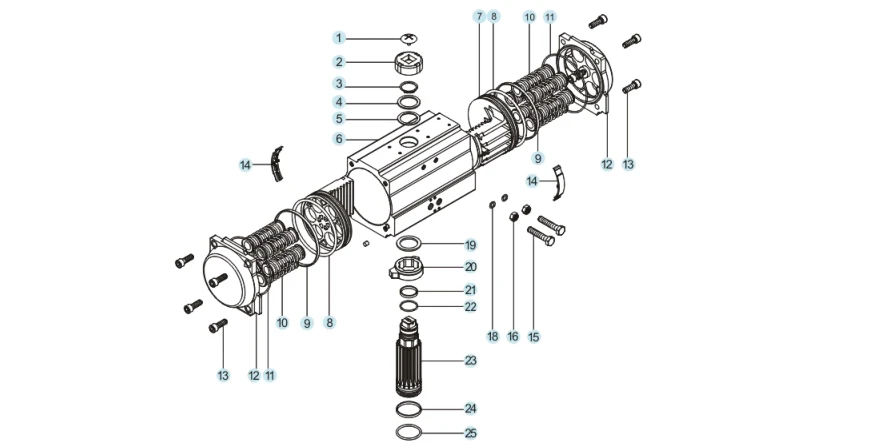

Peças sobressalentes e materiais:

product-869-448

NÃO.	Peça sobressalente	Quantidade	Material	Tratamento anticorrosivo	Material opcional
1	Parafuso indicador	1	Plástico de engenharia
2	Indicador	1	Plástico de engenharia
3	Anel de retenção	1	Aço inoxidável
4	Arruela	1	Aço inoxidável
5	Junta externa	1	Tetrafluoro
6	Corpo do cilindro	1	Liga de alumínio	Oxidação dura, etc.
7	Pistão	2	Liga de alumínio	Oxidação dura	Aço inoxidável
8	O-ring do pistão	2	NBR		VITON/borracha de silicone
9	Rolamento de pistão	2	Plástico de engenharia
10	Montagem de mola	0-12	Aço mola	Mergulhando tinta
11	O-ring da tampa final	2	NBR		VITON/borracha de silicone
12	Tampa final	2	Liga de alumínio	Revestimento em pó, etc.
13	Parafuso da tampa final	8	Aço inoxidável
14	Guia de pistão	2	Plástico de engenharia
15	Parafuso ajustável	2	Aço inoxidável
16	Porca de parafuso ajustável	2	Aço inoxidável
17	Espaçador de parafuso ajustável	2	Aço inoxidável		Opcional
18	Anel-O de parafuso ajustável	2	NBR		VITON/borracha de silicone
19	Junta interna	1	Plástico de engenharia
20	Câmera	1	Liga de aço
21	Rolamento do eixo superior	1	Plástico de engenharia
22	Anel O do eixo superior	1	NBR		VITON/borracha de silicone
23	Pinhão	1	Liga de aço	Niquelagem/cromagem	Aço inoxidável
24	Rolamento do eixo inferior	1	Plástico de engenharia
25	Anel O do eixo inferior	1	NBR		VITON/borracha de silicone

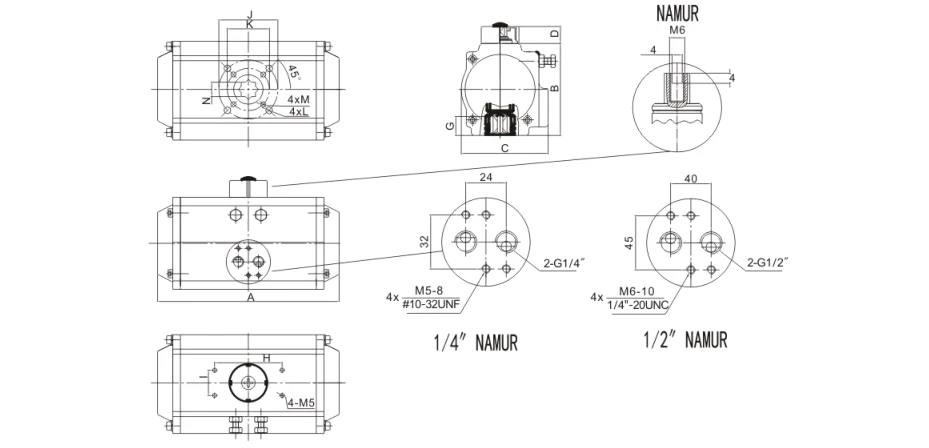

Diagrama de dimensão:

product-929-448

Especificações do produto:

Modelo	A	B	C	D	H×I	G	N	J	K	L	M	Interface de origem-aérea
XM-32	110	45.5	49.5	20	50×25	12	9	Φ36	M5×7.5			G1/8"
XM-40	122	60	65	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-52	147	72	72	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-63	167	88	83	20	80×30	18	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-75	184	100	95	20	80×30	20	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-83	210	109	103	20	80×30	21	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-92	262	117	109	20	80×30	22	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-105	268	133	121	20	80×30	26	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-125	301	155	143	20	80×30	27	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-140	394	173	152	20	80×30	32	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-160	458	198	174	20	80×30	34	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-190	528	232	206	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-210	532	257	226	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-240	608	291	260	30	130×30	50	46	Φ165	M20×25			NAMUR G1/4"
XM-270	716	330	294	30	130×30	50	46	Φ165	M20×25			NAMURG1/2"
XM-300	820	354	336	30	130×30	60	46	Φ165	M20×25			NAMURG1/2"
XM-350	926	408	385	30	130×30	60	46	Φ254	Φ165	8-M16×25	M20×25	NAMURG1/2"
XM-400	934	464	516	30	130×30	60	55	Φ254	Φ165	8-M16×25	M20×25	NAMURG1/2"

Vantagem

1) Todas as peças sobressalentes importantes seriam tratadas com anodização rígida para aumentar sua resistência em grande medida e garantir bom desempenho e vida útil.

2) Todos os processos são formados-uma única vez por CNC para garantir a precisão do processo e a vida útil.

Aplicativo

Atuadores rotativos pneumáticos podem ser aplicados a vários ambientes internos ou externos inflamáveis, corrosivos, empoeirados, fortes, radiação, vibração e corrosão e são amplamente utilizados em energia elétrica, petroquímica, metalurgia, petróleo, gás natural, cidades, edifícios e outros campos. Indústria química, refino de petróleo, mineração, usinas de energia, metalurgia, construção, medicina, alimentos, gás natural, pesquisa científica, etc.

Capacidade de fornecimento

Capacidade de fornecimento: 10.000 unidades por mês, atuador rotativo pneumático

Embalagem e entrega

Detalhe da embalagem:

1) Uma caixa separada com embalagem de espuma dentro

2) Caixa de madeira compensada para remessa marítima

3) Palete de madeira compensada para remessa aérea

Porto de partida: Xangai, China

Tempo de espera:

Quantidade (Unidades)	1-50	51-1000	1001-10000	＞10001
Husa. Tempo (dias)	Bens em estoque	7	20	A ser negociado

Nosso serviço

1) Linha direta 7x24 horas

2) Rigoroso controle de qualidade

3) Boa qualidade a um preço favorável

4) Excelente pós-atendimento

5) Suporte técnico on-line

6) Prazo de entrega rápido

Sobre nós:

é especializada na fabricação de atuadores pneumáticos e válvulas de controle automático da série XM com certificação ISO9001, em conformidade com os padrões ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Com recursos avançados de P&D e instalações de produção, nossos produtos atendem a diversos setores, incluindo petróleo e gás, químicos e usinas de energia, incorporando nosso compromisso com "Tecnologia em Primeiro Lugar, Excelência em Qualidade" por meio de soluções inovadoras e desempenho confiável.

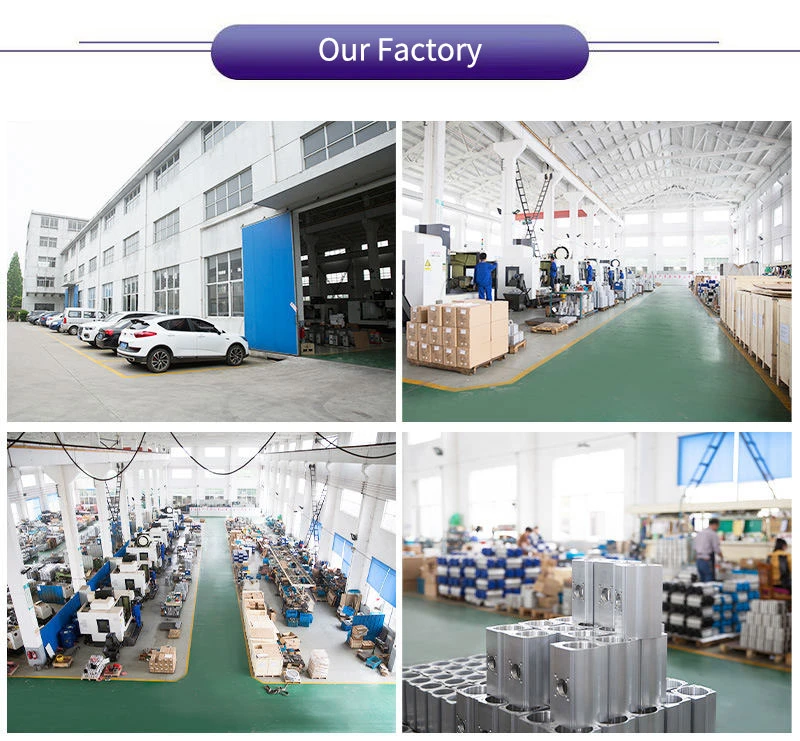

Our Factory
