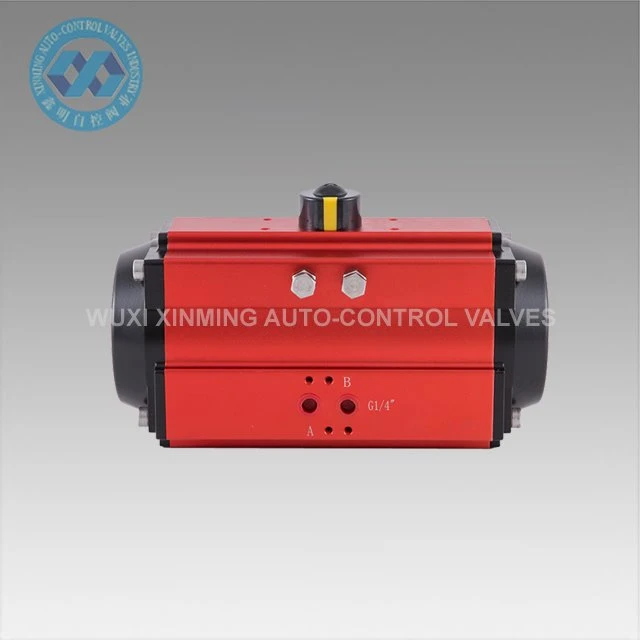

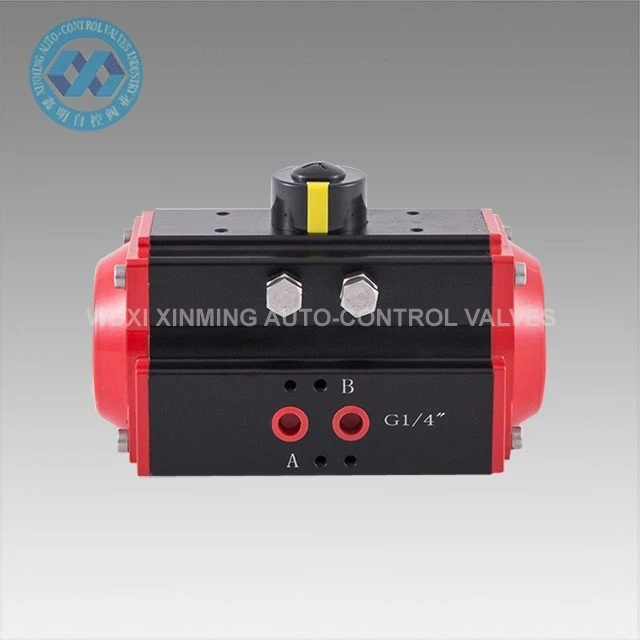

Introdução do produto
Os atuadores pneumáticos de 90 graus têm estilos únicos, tecnologia avançada, fabricação de precisão, design econômico e compacto e podem ser equipados diretamente com outros acessórios para melhorar a eficiência e a economia.
Detalhes rápidos
Nome do produto: atuador pneumático de 90 graus
Nome da marca: XM, e OEM também é aceito
Tamanho do atuador: 32mm-400mm
Ângulo de rotação: 0 graus ~90 graus (±5 graus)
Faixa de temperatura de trabalho: -20 graus ~ mais 80 graus (padrão)
-40 graus ~ mais 80 graus (baixa temperatura)
-15 graus ~150 graus (alta temperatura)
Pressão de suprimento de ar: {{0}},2~0,8MPa, 10Mpa máx.
Conexão superior: VDI/VDE3845 NAMUR
Conexão inferior: ISO 5211 e DIN3337
Material: liga de alumínio
Estrutura: cremalheira e pinhão, pistões de cremalheira dupla
Tratamento da superfície do corpo do atuador: anodizado duro ou oxidação por imersão
Cor da tampa final: preto cinza, preto, azul escuro, azul céu, vermelho, laranja, verde, etc.
Certificação: CE, ATEX, SIL3, ISO9001:2016
Parâmetro técnico
TABELA DE TORQUE DE SAÍDA DO ATUADOR PNEUMÁTICO XM 90 GRAUS
Modelo | Pressão do ar de entrada (unidade:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Torque de saída da pressão do ar (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

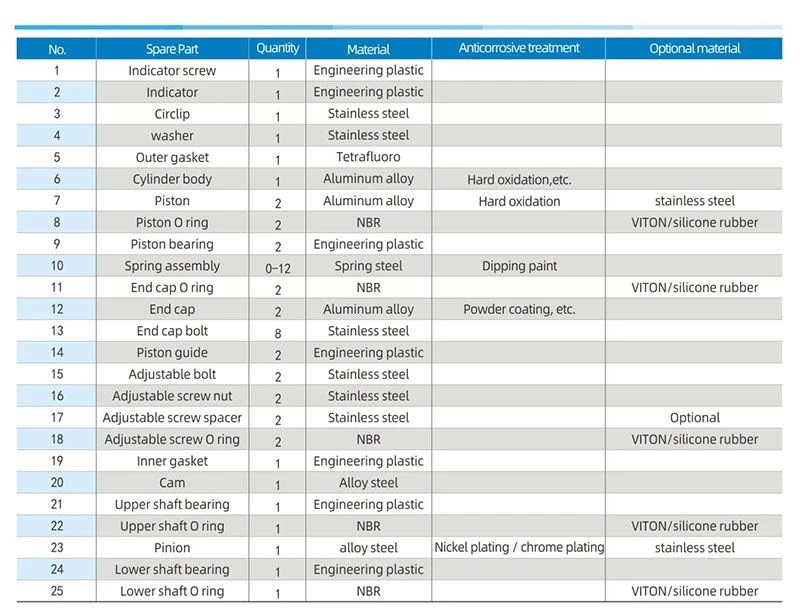

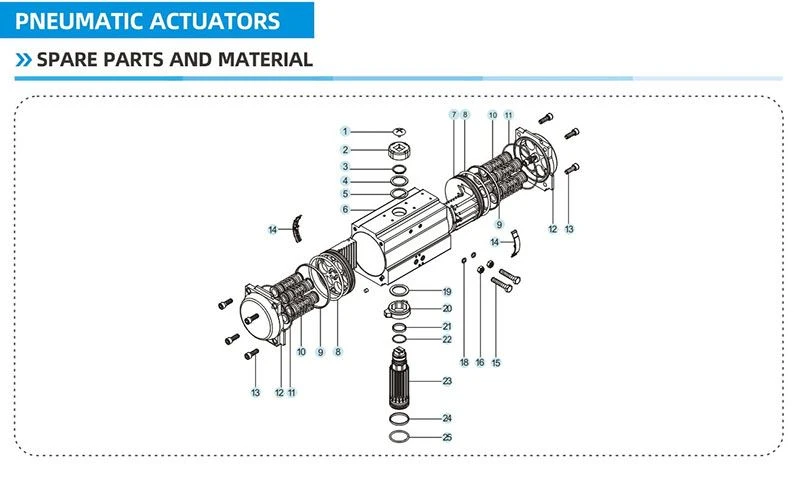

Peças de reposição e materiais

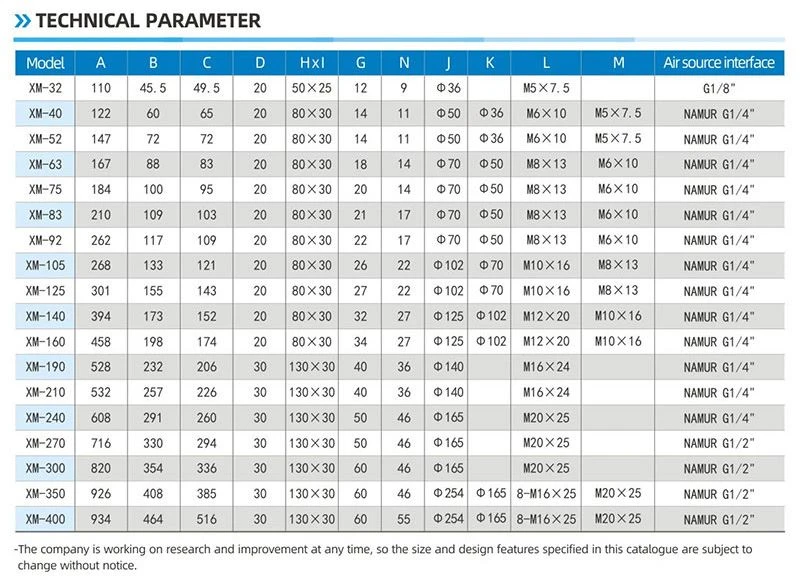

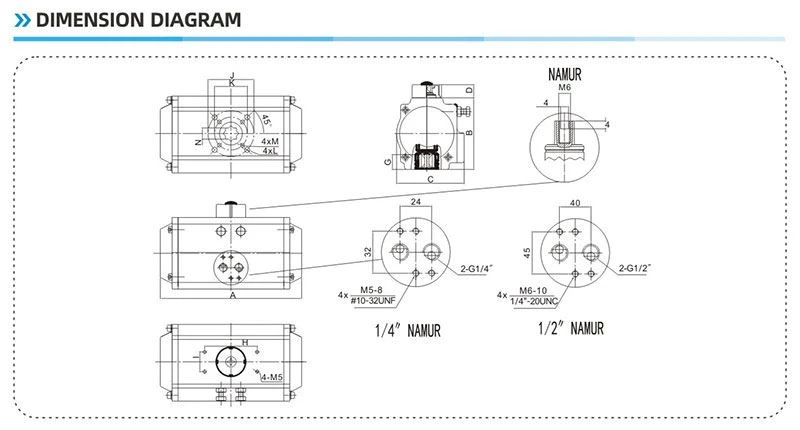

Diagrama de dimensão
Característica
-A estrutura é um atuador pneumático compacto de pinhão e cremalheira.
-Usado para válvulas de um quarto de volta, válvulas de esfera, válvulas borboleta e válvulas macho.
-Liga de alumínio de alta qualidade, superfície anodizada dura mais Teflon.
-Produtos de alta qualidade, excelente qualidade e sistema de certificação perfeito.
-Todos os produtos são rigorosamente testados quando saem da fábrica, e cada atuador é marcado com um código de produção para facilitar a identificação e os serviços de rastreamento.
Vantagem
1) Todas as peças de reposição importantes seriam tratadas com anodização dura para aumentar a resistência em grande medida para garantir o bom desempenho e a vida útil.
2) Todos os processos são formados uma única vez pelo CNC para garantir a precisão do processo e a vida útil.
capacidade de fornecimento
Capacidade de fornecimento: 10000 unidades por mês atuador rotativo pneumático
Embalagem e entrega
Detalhe da embalagem: 1). caixa separada com embalagem de espuma dentro
2). caso de madeira compensada para envio marítimo
3). Palete de madeira compensada para transporte aéreo
Porto de partida: Xangai, China
Tempo de espera:
Quantidade (Unidades) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Husa. Tempo (dias) | Mercadorias em estoque | 7 | 20 | A ser negociado |
