Introdução do produto

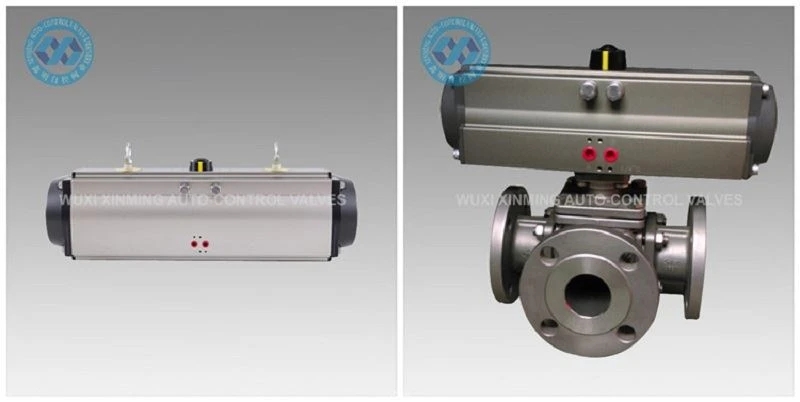

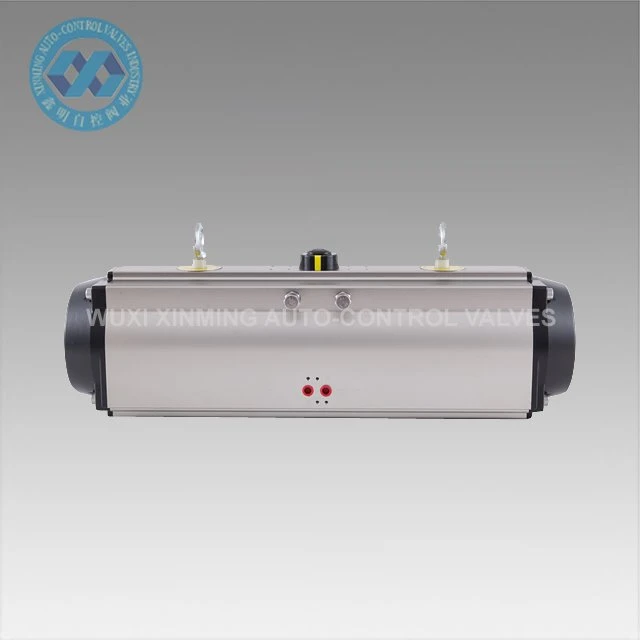

O Atuador Pneumático de 180 graus é composto por pistões duplos conduzidos por um rack e pinhão. Há dois modelos. Um é um tipo de ação dupla, e o outro é um tipo de retorno de primavera, que pode se adaptar a vários ambientes corrosivos dentro ou fora.
Detalhes rápidos
Nome do produto: Atuador pneumático de 180 graus
Nome da marca: XM, e OEM também é aceito
Tamanho do atuador: 32mm-400mm
Ângulo rotativo: 0°~180°(±5°)
Faixa de temperatura de trabalho: -20°C~ +80°C (padrão)
-40°C~+80°C (baixa temperatura)
-15°C~150°C (alta temperatura)
Pressão de alimentação de ar: 0,2 ~0,8MPa, 10Mpa max
Conexão superior: VDI/VDE3845 NAMUR
Conexão inferior: ISO 5211 e DIN3337
Material: Liga de alumínio
Estrutura: rack e pinhão, pistões de rack duplo
Tratamento da superfície corporal atuador: anodizado duro, ou oxidação de mergulho
End Cap Color: preto cinza, preto, azul escuro, azul celeste, vermelho, laranja, verde, etc.
Certificação: CE, ATEX, SIL3, ISO9001:2016

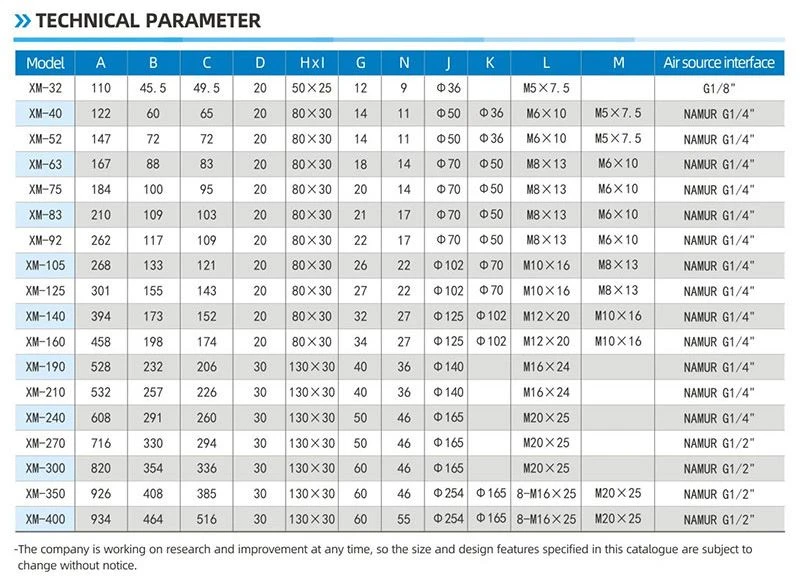

Parâmetro Técnico
TABELA DE TORQUE DE SAÍDA DO ACTUATOR PNEUMÁTICO XM 180 GRAUS
Modelo | Pressão de ar de entrada (unidade:barra) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Torque de saída de pressão de ar (N.m) | ||||||
XM-DA32-180° | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-180° | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-180° | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-180° | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-180° | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-180° | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-180° | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-180° | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-180° | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-180° | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-180° | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-180° | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-180° | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-180° | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-180° | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-180° | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-180° | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-180° | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

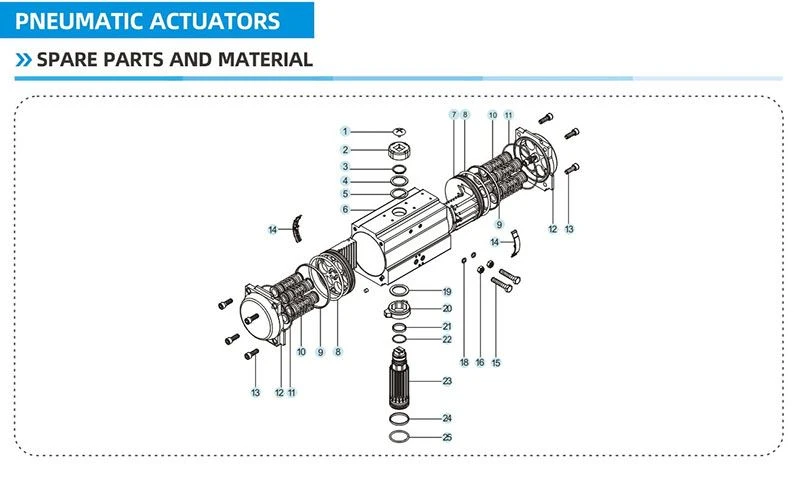

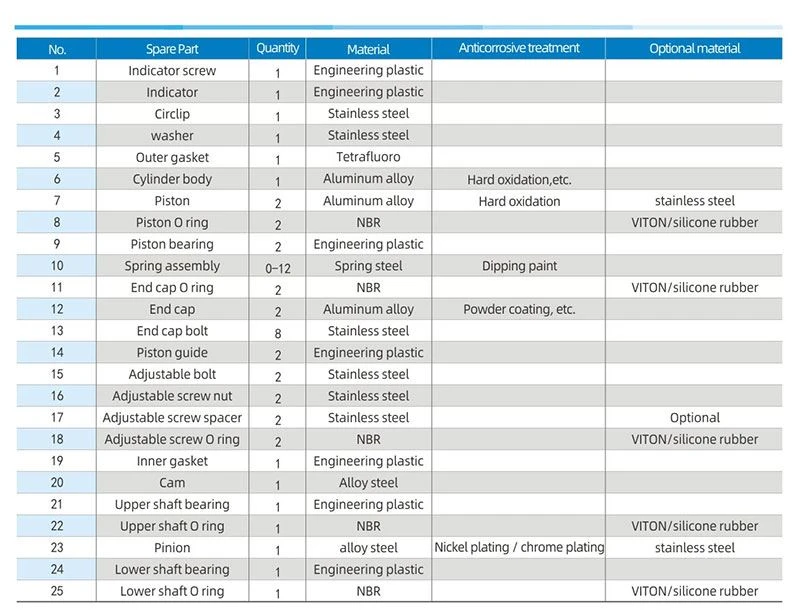

Peças de reposição e material

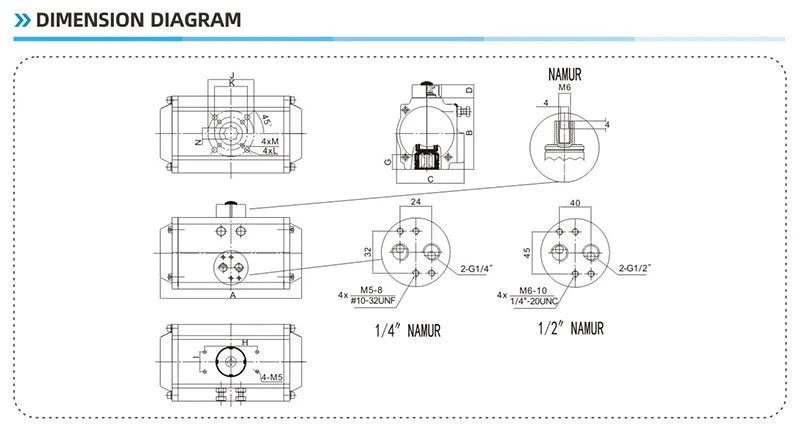

Diagrama de dimensão
PERGUNTAS FREQÜENTES
Q 1: Capacidade de condições de pagamento?
A 1: T/T, L/C, Western Union.
Q 2: Termos comerciais?
A 2: De acordo com a Incoterms 2010, normalmente com EXW, FOB shanghai, CFR, CIF e DDU.
Q 3: Validade da cotação?
Um 3: Dentro de 30 dias.
Q 4: Modos de embarque?
A 4: Pelo mar, pelo ar, pelo expresso, ou por ferrovia.
Q 5: Garantia?
Um 5: Garantia de qualidade de um ano gratuitamente, e serviço pago ao longo da vida.
Q 6: Instalação e treinamento?
Um 6: orientação de vídeo normal para instalação. Se necessário, pagou serviço de engenharia no exterior prestado.
