Visão geral do produto

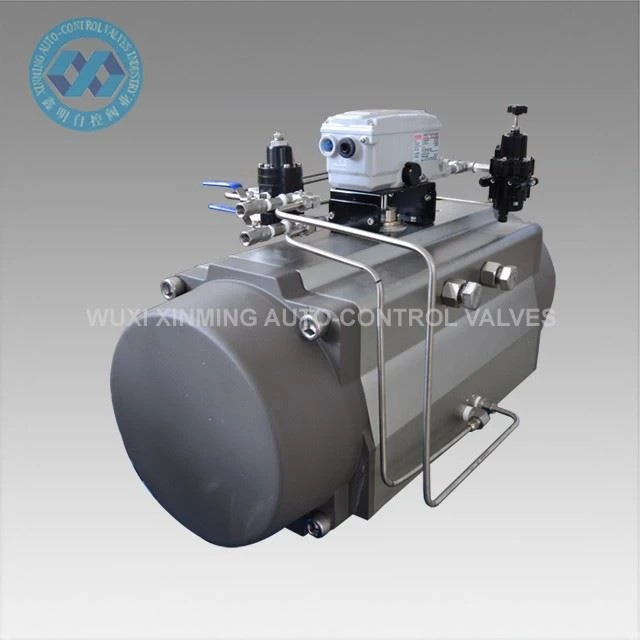

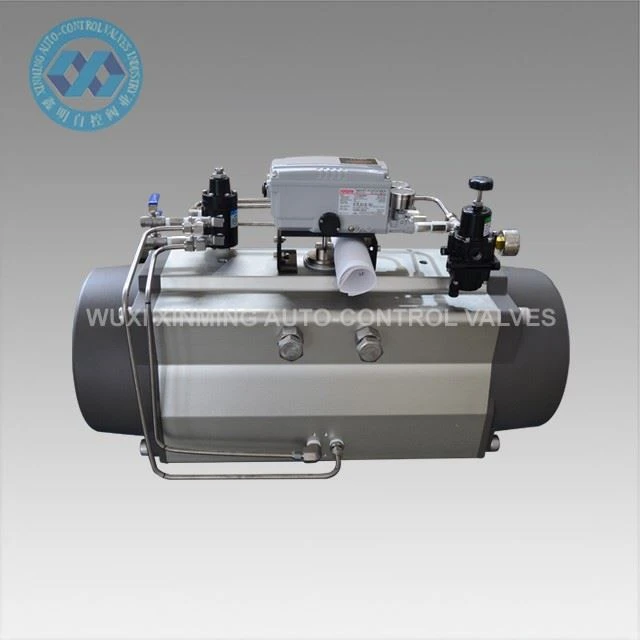

O atuador pneumático de cremalheira e pinhão de dupla ação foi projetado para automatizar válvulas de esfera de quarto de volta e válvulas borboleta em sistemas de tubulações industriais. Ele fornece controle pneumático confiável para operação de válvula de 0 a 90 graus e é compatível com interfaces de montagem padrão, como ISO 5211 e NAMUR VDI/VDE 3845.
É amplamente utilizado em sistemas de automação industrial onde é necessária uma atuação de válvula estável e padronizada.
Parâmetro Técnico
| Nome do produto | Atuador Rotativo Pneumático |
| Marca | XM e OEM também são aceitos |
| Tamanho do atuador | 32mm-400mm |
| Ângulo rotativo | 0 graus ~90 graus |
| Faixa de temperatura de trabalho |
-20 graus ~ +80 graus (padrão) -40 graus ~+80 graus (temperatura baixa) -15 graus ~150 graus (alta temperatura) |
| Pressão de fornecimento de ar | 0,2~0,8MPa, 10Mpa máx. |
| Conexão superior | VDI/VDE3845 NAMUR |
| Conexão inferior | ISO 5211 e DIN 3337 |
| Material | Liga de alumínio |
| Estrutura | pinhão e cremalheira, pistões de cremalheira duplos |
| Tratamento de superfície corporal do atuador | anodizado duro |
| Cor da tampa final | cinza preto, preto, azul escuro, azul celeste, vermelho, laranja, verde, etc. |
| Certificação | Marcação, ATEX, SIL3, ISO9001:2016 |
TABELA DE TORQUE DE SAÍDA DO ATUADOR ROTATIVO PNEUMÁTICO DE DUPLA AÇÃO XM
|
Modelo |
Pressão do ar de entrada (unidade: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Torque de saída de pressão de ar (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Características
- O design de cremalheira e pinhão de dupla ação garante controle estável-de abertura e fechamento pneumático.
- Saída de quarto{2}}de volta de 0 a 90 graus para válvulas esfera e válvulas borboleta.
- A estrutura de pistão de cremalheira dupla melhora o equilíbrio do torque e reduz o estresse mecânico.
- O corpo de alumínio anodizado rígido oferece resistência à corrosão em ambientes industriais.
- Montagem NAMUR VDI/VDE 3845 e ISO 5211 para instalação direta sem adaptadores.
- Opção de ampla faixa de temperatura para condições de trabalho padrão e severas.
- Personalização OEM disponível para requisitos de torque, tamanho e cor.
- Certificado CE, ATEX, SIL3, ISO9001 para uso em automação industrial.
Aplicativo
- Automação de válvulas de esfera em oleodutos e gasodutos
- Controle de válvula borboleta em estações de tratamento de água
- Sistemas de regulação de fluxo de processamento químico
- Sistemas de controle de vapor e fluido para usinas de energia
- Linhas de produção de alimentos, bebidas e produtos farmacêuticos
- Automação geral de processos industriais

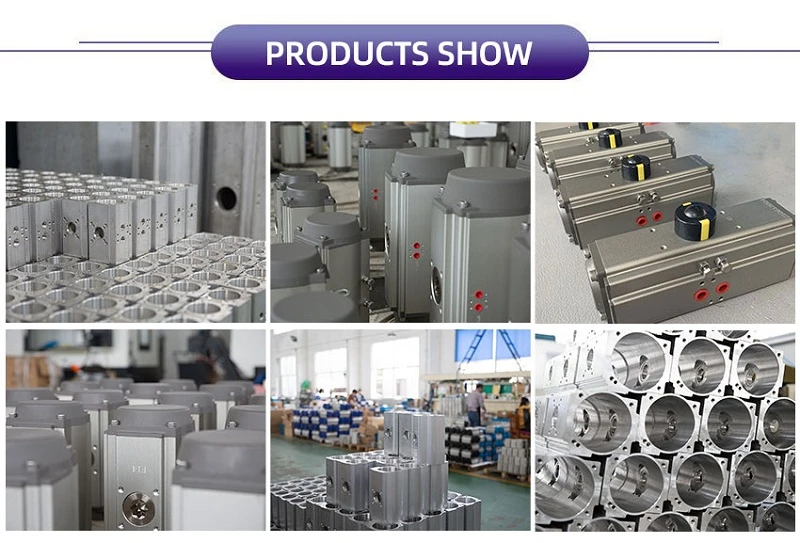

Capacidade de fornecimento
Capacidade de fornecimento: 10.000 unidades por mês Atuador Rotativo Pneumático
Embalagem e entrega
Detalhe da embalagem:
1). caixa separada com embalagem de espuma dentro
2). caixa de madeira compensada para remessa marítima
3). Palete de madeira compensada para remessa aérea
Porto de partida: Xangai, Ningbo, etc. China
Tempo de espera:
|
Quantidade (Unidades) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Husa. Tempo (dias) |
Bens em estoque |
7 |
20 |
A ser negociado |
