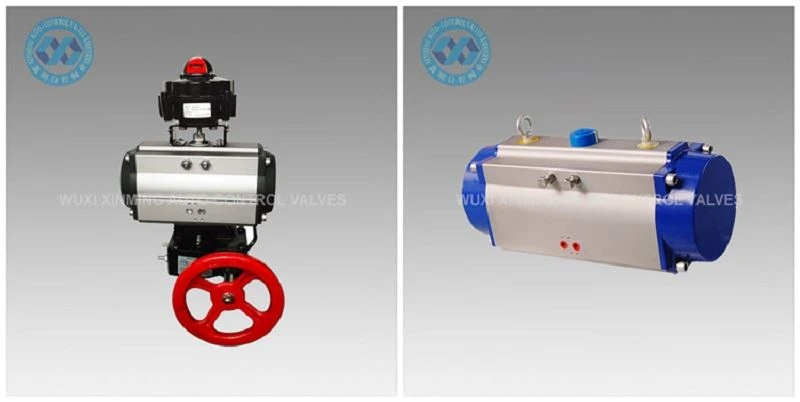

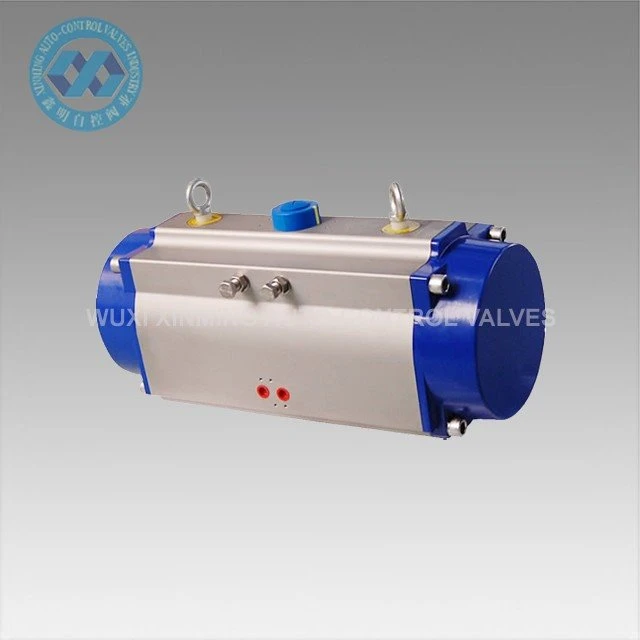

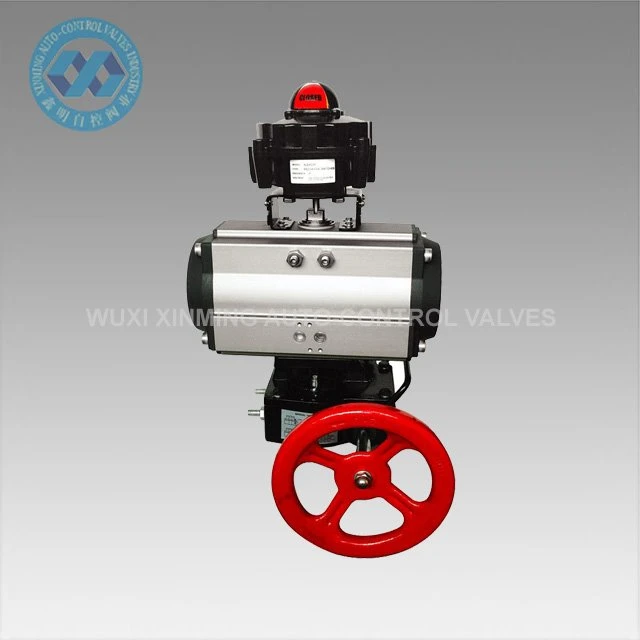

Introdução do produto
Atuador Pneumático On-off é usado para controlar válvulas borboleta, válvulas de esfera e máquinas com movimento rotativo automaticamente. Os pistões de cremalheira dupla de liga de alumínio fundido de precisão com tratamento de oxidação dura melhoram a precisão do ângulo rotativo e a vida útil. O corpo do atuador com oxidação dura pode evitar o risco de forma eficaz.
Detalhes rápidos
Nome do produto: Atuador Pneumático On-off
Nome da marca: XM, e OEM também é aceito
Tamanho do atuador: 32mm-400mm
Ângulo de rotação: 0 graus ~90 graus (±5 graus)
Faixa de temperatura de trabalho: -20 graus ~ mais 80 graus (padrão)
-40 graus ~ mais 80 graus (baixa temperatura)
-15 graus ~150 graus (alta temperatura)
Pressão de suprimento de ar: {{0}},2~0,8MPa, 10Mpa máx.
Conexão superior: VDI/VDE3845 NAMUR
Conexão inferior: ISO 5211 e DIN3337
Material: liga de alumínio
Estrutura: cremalheira e pinhão, pistões de cremalheira dupla
Tratamento da superfície do corpo do atuador: anodizado duro ou oxidação por imersão
Cor da tampa final: preto cinza, preto, azul escuro, azul céu, vermelho, laranja, verde, etc.
Certificação: CE, ATEX, SIL3, ISO9001:2016
Parâmetro técnico
TABELA DE TORQUE DE SAÍDA DO ATUADOR PNEUMÁTICO XM ON-OFF
Modelo | Pressão do ar de entrada (unidade:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Torque de saída da pressão do ar (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

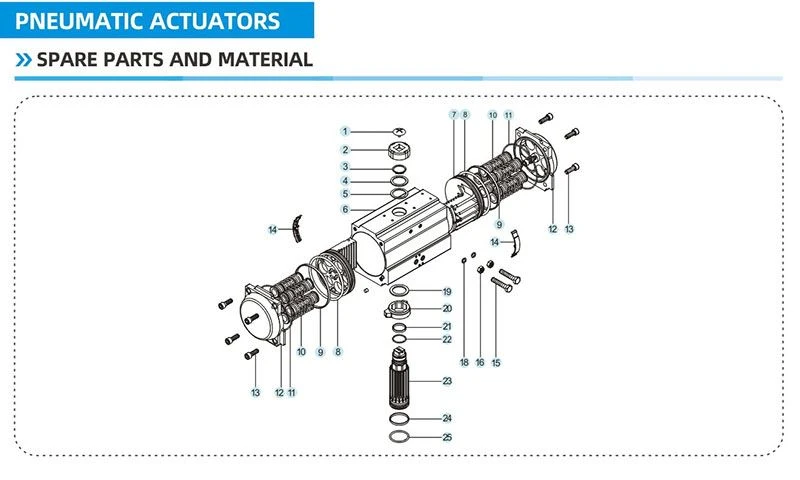

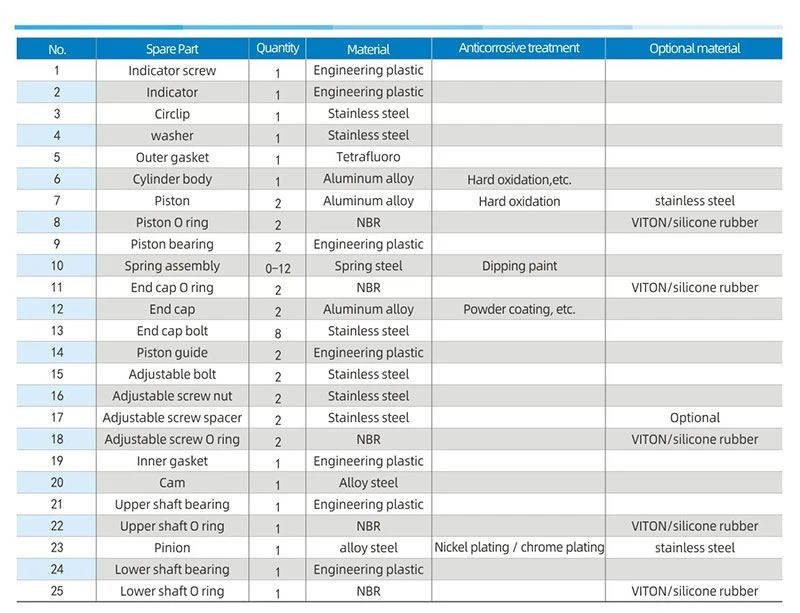

Peças de reposição e materiais

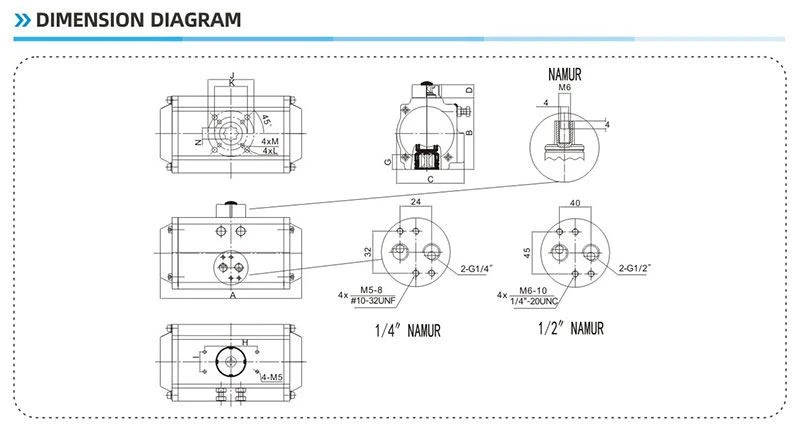

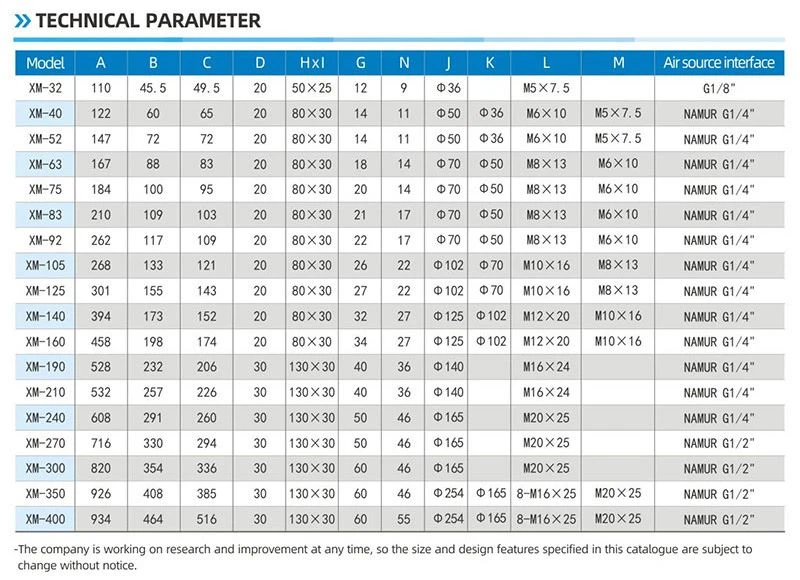

Diagrama de dimensão
capacidade de fornecimento

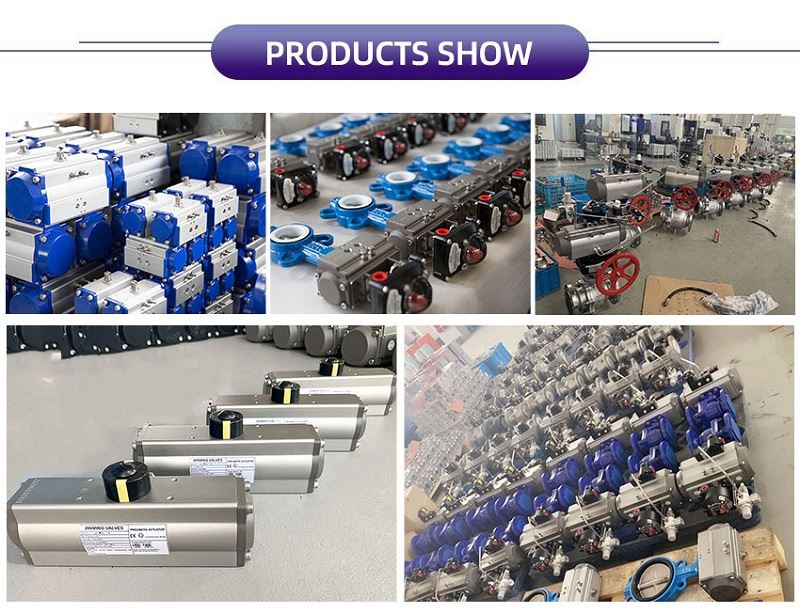

Capacidade de fornecimento: 10000 unidades por mês atuador rotativo pneumático
Embalagem e entrega
Detalhe da embalagem: 1). caixa separada com embalagem de espuma dentro
2). Caixa de madeira compensada para envio marítimo
3). Palete de madeira compensada para transporte aéreo
Porto de partida: Xangai, China
Tempo de espera:
Quantidade (Unidades) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Husa. Tempo (dias) | Mercadorias em estoque | 7 | 20 | A ser negociado |
Vantagem
1) Todas as peças de reposição importantes seriam tratadas com anodização dura para aumentar a resistência em grande medida para garantir o bom desempenho e a vida útil.
2) Todos os processos são formados uma única vez pelo CNC para garantir a precisão do processo e a vida útil.
Inscrição
Os atuadores pneumáticos de cremalheira e pinhão podem ser adequados para vários inflamáveis, corrosivos, dever, campo magnético forte, radiação, ambiente corrosivo de vibração interno ou externo, que são amplamente utilizados no campo de energia elétrica, petroquímica, metalurgia, petróleo, construção, drenagem, indústria química, refino de petróleo, mineração, usina, metalurgia, arquitetura, medicina, alimentos, gás, pesquisa científica, etc.
introdução da empresa
Desde 2007, a WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD estabeleceu.
Nós fabricamos principalmente atuador pneumático, válvula de esfera pneumática, válvula de borboleta pneumática, válvula de controle pneumático/elétrico, etc.
Nossa empresa possui equipamentos de processamento avançados e equipamentos de teste sofisticados. Nossos equipamentos de processamento incluem tornos, fresadora, furadeira, plaina, furadeira, tornos CNC, centros de usinagem CNC e outros equipamentos. Existem totalmente 30 conjuntos, dos quais existem 5 conjuntos importados centro de máquina vertical e vários conjuntos de tornos CNC avançados.
Nosso serviço
1) linha direta 7x24 horas
2) controle de qualidade rigoroso
3) boa qualidade a um preço favorável
4) excelente serviço pós-venda
5) suporte técnico on-line
6) tempo de entrega rápido
Perguntas frequentes
Q 1: capacidade de condições de pagamento?
A 1: T/T, L/C, Western Union.
Q 2: Termos de comércio?
A 2: de acordo com os incoterms 2010, normalmente com exw, fob xangai, cfr, cif e ddu.
Q 3: Validade da cotação?
A 3: Dentro de 30 dias.
Q 4: Modos de envio?
A 4: Por mar, por via aérea, por expresso ou por via férrea.
Q 5: Garantia?
A 5: garantia de qualidade de um ano para serviço pago gratuito e vitalício.
Q 6: Instalação e treinamento?
A 6: orientação de vídeo normal para instalação. Se necessário, serviço pago de engenharia no exterior fornecido.
