Introdução do produto
Em sistemas de automação de válvulas industriais, o atuador é o componente que determina se uma válvula pode operar de forma confiável durante ciclos longos. Em muitas instalações reais que vimos, os problemas da válvula não são causados pela válvula em si, mas pela seleção inadequada do atuador-torque insuficiente, comutação instável ou resposta inadequada sob operação contínua.

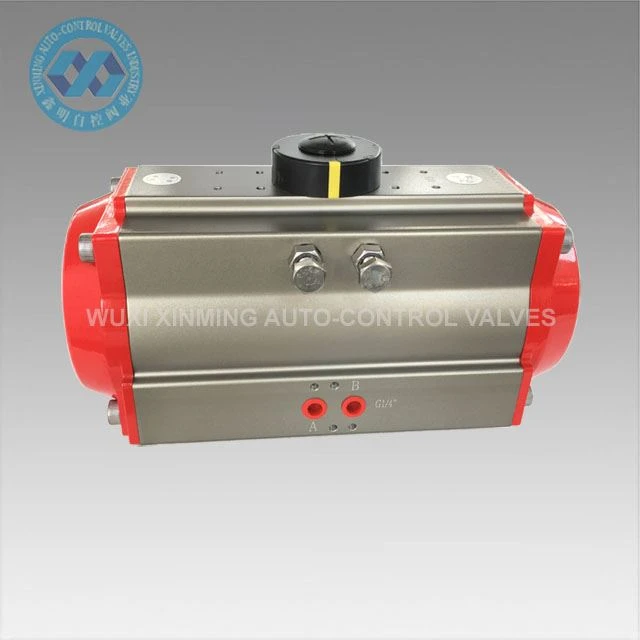

O atuador de válvula pneumática XM foi projetado para automação de válvulas de quarto de volta, incluindo válvulas esfera e válvulas borboleta. Ele converte ar comprimido em movimento rotativo através de um mecanismo de cremalheira e pinhão, permitindo uma operação rápida e estável da válvula em sistemas de processos industriais.
É amplamente utilizado em tratamento de água, processamento químico, sistemas HVAC e automação industrial em geral, onde é necessário um controle confiável de válvula liga/desliga.
Características
- Estrutura de cremalheira e pinhão para movimento rotativo estável
- Resposta pneumática rápida para controle automatizado de válvulas
- Disponível em tipos de dupla ação e retorno por mola
- Montagem ISO 5211 para fácil instalação da válvula
- Carcaça compacta em liga de alumínio para uso industrial
- Adequado para operações de ciclagem contínua
- Compatível com válvulas solenóides e caixas de interruptores de limite
Especificações Técnicas
Tipo de produto: Atuador de válvula pneumática
Design: Cremalheira e Pinhão
Tipo de Operação: Retorno por Primavera
Ângulo de rotação: padrão de 90 graus
Meio de trabalho: Ar comprimido limpo e seco
Material do corpo: liga de alumínio
Padrão de montagem: ISO 5211
Pressão operacional: 2,5 – 8 bar
Faixa de temperatura: Opções de temperatura padrão/alta disponíveis
Sistema de controle: Compatível com automação pneumática
Instalação de Atuadores Pneumáticos
A instalação razoável é garantir que o eixo do atuador pneumático e a haste da válvula tenham coaxialidade. Antes da montagem do atuador e da válvula, a válvula deve ser medida e o torque necessário não deve ser excedido. Após a montagem, o atuador pneumático e a válvula são testados e a pressão nominal é aplicada à válvula. A pressão da fonte de ar do atuador é de 0,4 mpa ou de acordo com a necessidade do usuário. A abertura e o fechamento da válvula devem ser flexíveis e não deve haver travamento, rastejamento e outros fenômenos, e fazer vários testes.
Atuadores pneumáticos equipados com válvulas solenóides devem ser equipados com dispositivos manuais durante a depuração. Ligue o botão vermelho da válvula solenóide e faça o comissionamento elétrico. Ao usar o mecanismo de operação manual, a fonte de gás ou líquido deve ser cortada e, em seguida, o mecanismo pneumático deve ser depurado. Os atuadores pneumáticos devem manter a fonte de ar seca e limpa, e os atuadores devem ser mantidos e mantidos regularmente, e o filtro de ar deve ser drenado e drenado regularmente para evitar entrar na válvula solenóide ou no atuador pneumático e afetar o trabalho normal.
Aplicações
- Sistemas de automação de válvulas de esfera
- Sistemas de controle de válvula borboleta
- Estações de tratamento de água
- Sistemas de dutos HVAC
- Linhas de processos químicos
- Tubulações de utilidades industriais
- Sistemas de produção automatizados
OEM e personalização
- A XM fornece soluções OEM flexíveis para diferentes requisitos de projeto:
- Configuração de dupla ação ou retorno por mola
- Ajuste de torque para diferentes tamanhos de válvulas
- Interfaces de montagem especiais, se necessário
- Válvula solenóide e integração de feedback de posição
- Suporte de marca e embalagem OEM
